Hypertherm Powermax30 XP Rev.1 Service manual - Handbuch (Seite 118)

118 Powermax30 XP Wartungshandbuch 808151
6 – Ersetzen der Stromquellenkomponenten

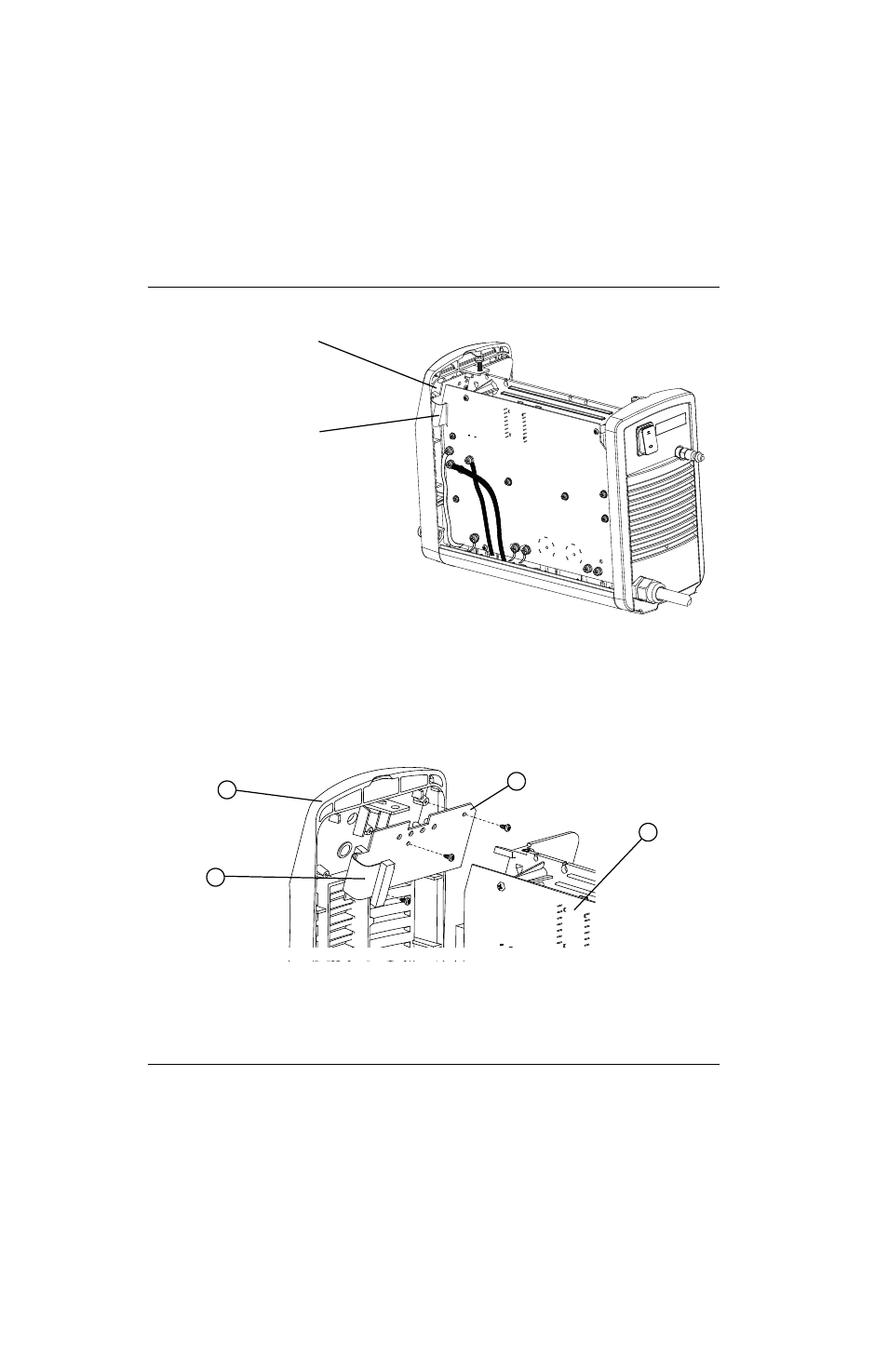

Abb. 44
4. Trennen Sie das Netzkabel von der Stromversorgung, stecken Sie das Flachbandkabel ab und legen Sie die neue
Steuerplatine beiseite.
5. Entfernen Sie den Stromstärkeregler von der Vorderseite der Stromquelle, indem Sie ihn von der Platte abziehen.
(Er hat keine Feststellschraube.)
6. Entfernen Sie die 3 Halteschrauben von der Steuerplatine und heben Sie sie aus der Frontplatte heraus.
Abb. 45
7. Schieben Sie die neue Steuerplatine an ihre Stelle und befestigen Sie sie mit den drei Halteschrauben an der
Frontplatte.
Steuerplatine
Flachbandkabel
1
2
3
4
1 Vorderseite
2 Flachbandkabel
3 Leistungsplatine
4 Steuerplatine
