6 – Ersetzen der Stromquellenkomponenten
4. Schrauben Sie die Zugentlastungsmutter an der Außenseite der Stromquelle ab, damit die Drähte frei
beweglich sind.
5. Wird die Zugentlastung ausgetauscht?
 Falls ja, verwenden Sie einen verstellbaren Schraubenschlüssel, um die Zugentlastungsmutter auf der Innenseite
der Stromquelle abzuschrauben.
 Falls nicht, fahren Sie mit dem nächsten Schritt fort.

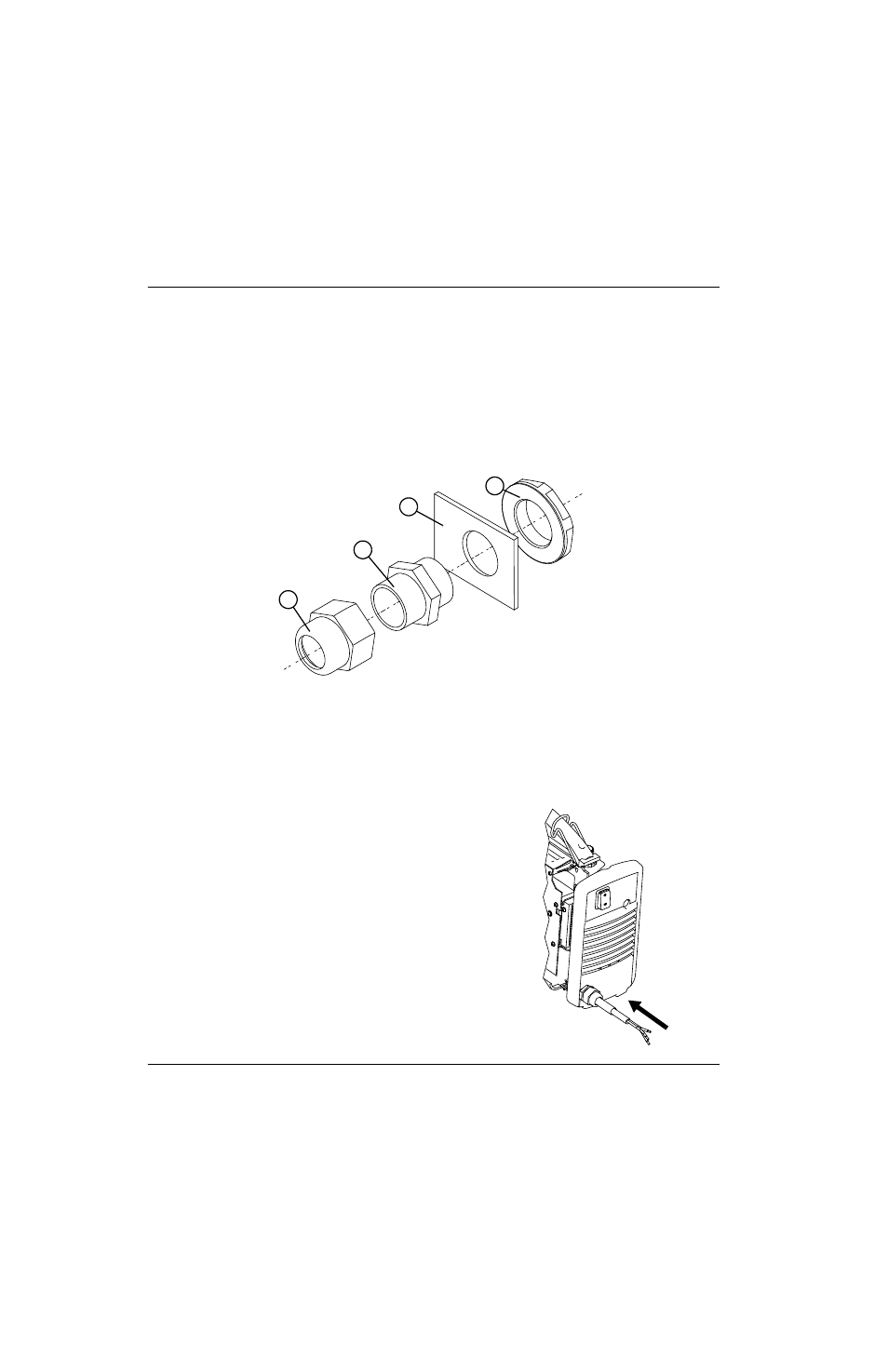

Abb. 40
6. Entfernen Sie den Stecker vom alten Netzkabel.
7. Ziehen Sie die Drähte von der Innenseite der
Stromquelle durch die Zugentlastung und das Loch
in der Rückplatte. (Die Drähte können wegen des
Ferritkerns, der auf den Drähten sitzt, nicht von
außerhalb der Stromquelle entfernt werden.)
8. Wird die Zugentlastung ausgetauscht?
 Falls ja, entfernen Sie die Zugentlastung von
der Rückplatte.
 Falls nicht, fahren Sie mit Einbauen des
Netzkabels und der Zugentlastung auf Seite
113 fort.
1
2
3
4
Außen
Innen
1 Zugentlastungsmutter (außerhalb der Stromquelle)
2 Zugentlastung
3 Rückplatte
4 Haltemutter (innerhalb der Stromquelle)
