Powermax30 XP Wartungshandbuch 808151 141
6 – Ersetzen der Stromquellenkomponenten
3. Stecken Sie den Gasversorgungsschlauch vom Anschlussstück des Magnetventils an der Seite der hinteren Platte
ab. (Siehe Abb. 56 auf Seite 129.)
4. Stecken Sie den Gasversorgungsschlauch vom Anschlussstück an der Frontplattenseite des Magnetventils ab.

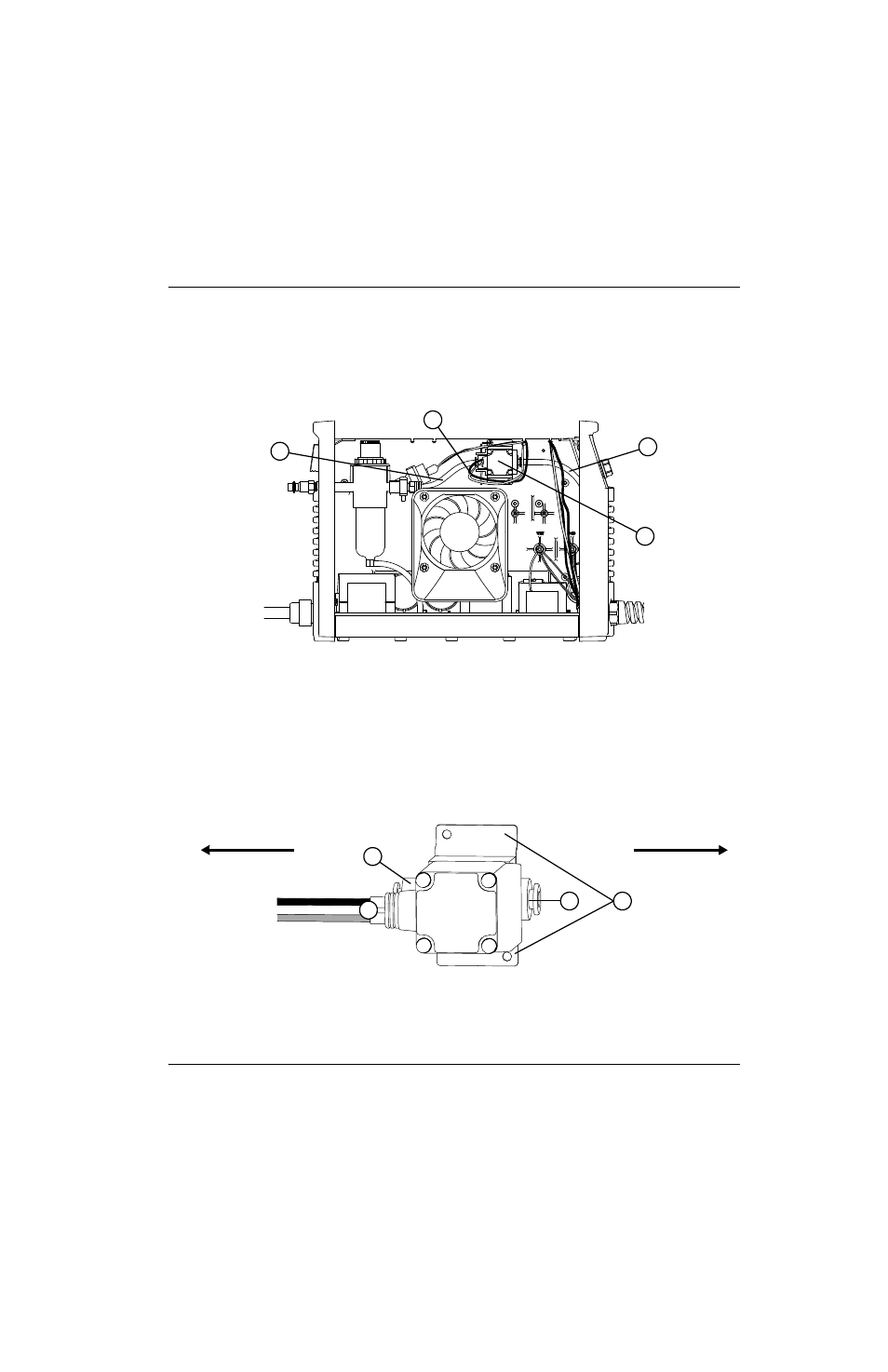

Abb. 64
5. Entfernen Sie die 2 Schrauben, mit denen die Halterung des Magnetventils an der mittleren Platte befestigt ist.
6. Richten Sie das neue Magnetventil so aus, dass das rosa/graue Drahtpaar J6 an der Seite des Ventils zur hinteren
Platte ist.
Abb. 65
2
1
4
3
1 Gasversorgungsschlauch (Rückseite)
2 Magnetventil
3 Gasversorgungsschlauch (Frontplattenseite)
4 Drahtpaar J6
1
3
2
1
(Rückplatte) (Frontplatte)
1 Steckverbindung
2 Rosa/graues Drahtpaar J6
3 Magnetventilhalterung
