Hypertherm Powermax30 XP Rev.1 Service manual Benutzerhandbuch
Seite 116
116
Powermax30 XP Wartungshandbuch 808151
6 – Ersetzen der Stromquellenkomponenten
7. Drücken Sie den neuen Netzschalter in die neue Platte, mit der Aufschrift ON (I) des Schalters nach oben.
Der Schalter sollte hörbar einrasten.
8. Schieben Sie die Steckverbinder für die beiden weißen Drähte, die an der Leistungsplatine befestigt sind, bei „AC“
auf die unteren beiden Stifte des Netzschalters auf. Der linke „AC“-Draht
wird am linken unteren Stift des
Netzschalters angeschlossen; der rechte „AC“-Draht
am rechten unteren Stift des Netzschalters. Siehe
und

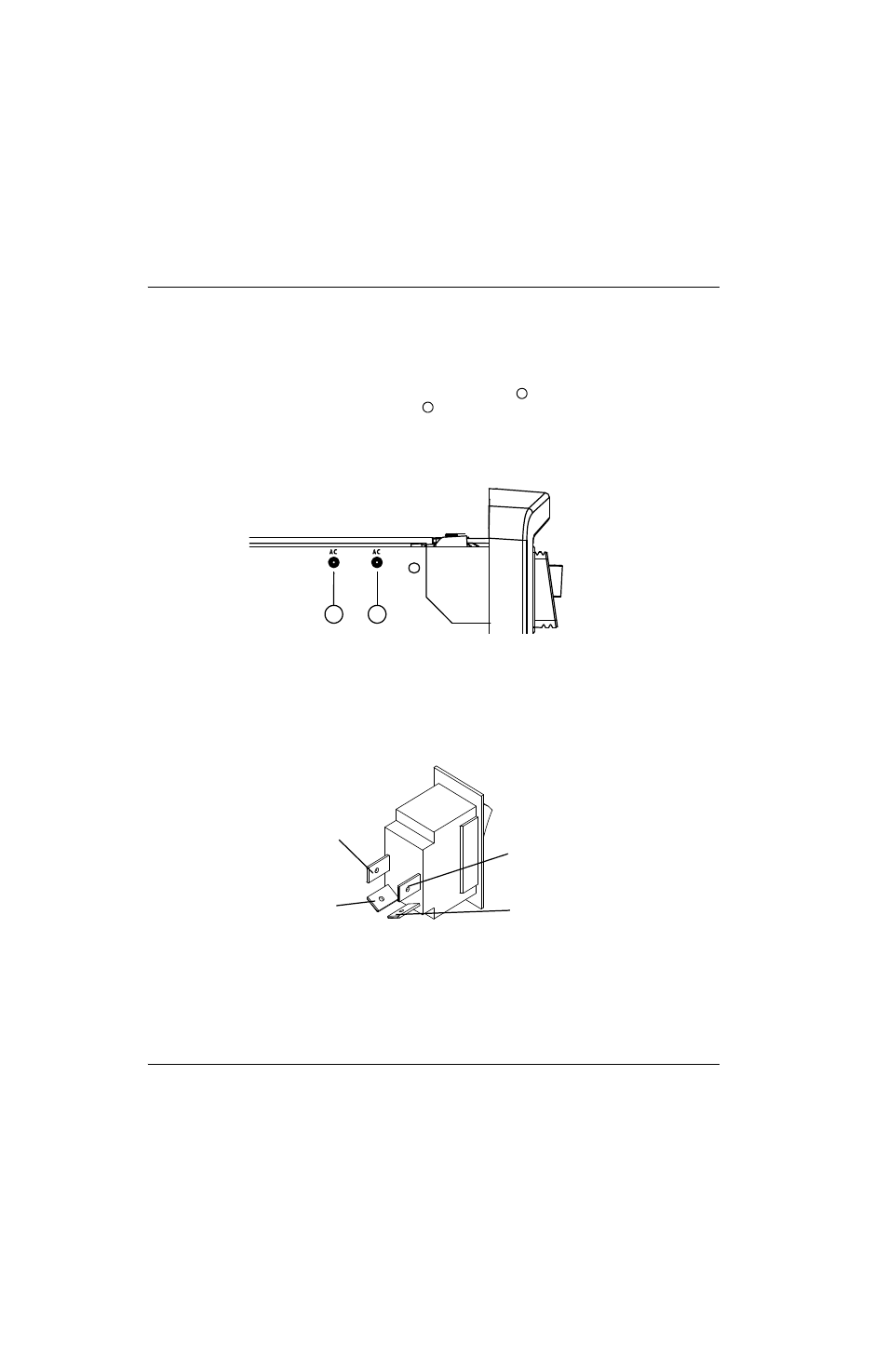

Abb. 42
9. Drücken Sie den Steckverbinder für den schwarzen (CSA) bzw. den braunen (CE/CCC) Draht auf den Stift an der
linken oberen Seite des Netzschalters.
10. Drücken Sie den Steckverbinder für den weißen (CSA) bzw. den blauen (CE/CCC) Draht auf den Stift an der
rechten oberen Seite des Netzschalters.
Abb. 43
11. Schließen Sie den Erdungsdraht wieder an die Erdungsklemme an der Rückplatte an.
12. Führen Sie die folgenden Vorgänge aus:
a. Siehe Einbau der Komponentenabsperrung auf Seite 101.
b. Siehe Einbau der Stromquellenabdeckung auf Seite 99.
c. Schließen Sie die Gasversorgung und das Netzkabel wieder an und schalten Sie den Netzschalter EIN (ON/I).
1
2
AC
AC
1
2
Weiß (AC) (linker Stift)
Schwarz (CSA)
Braun (CE/CCC)
Weiß (AC) (rechter Stift)
Weiß (CSA)
Blau (CE/CCC)
