Powermax30 XP Wartungshandbuch 808151
5 – Fehlerbeseitigung und Systemtests

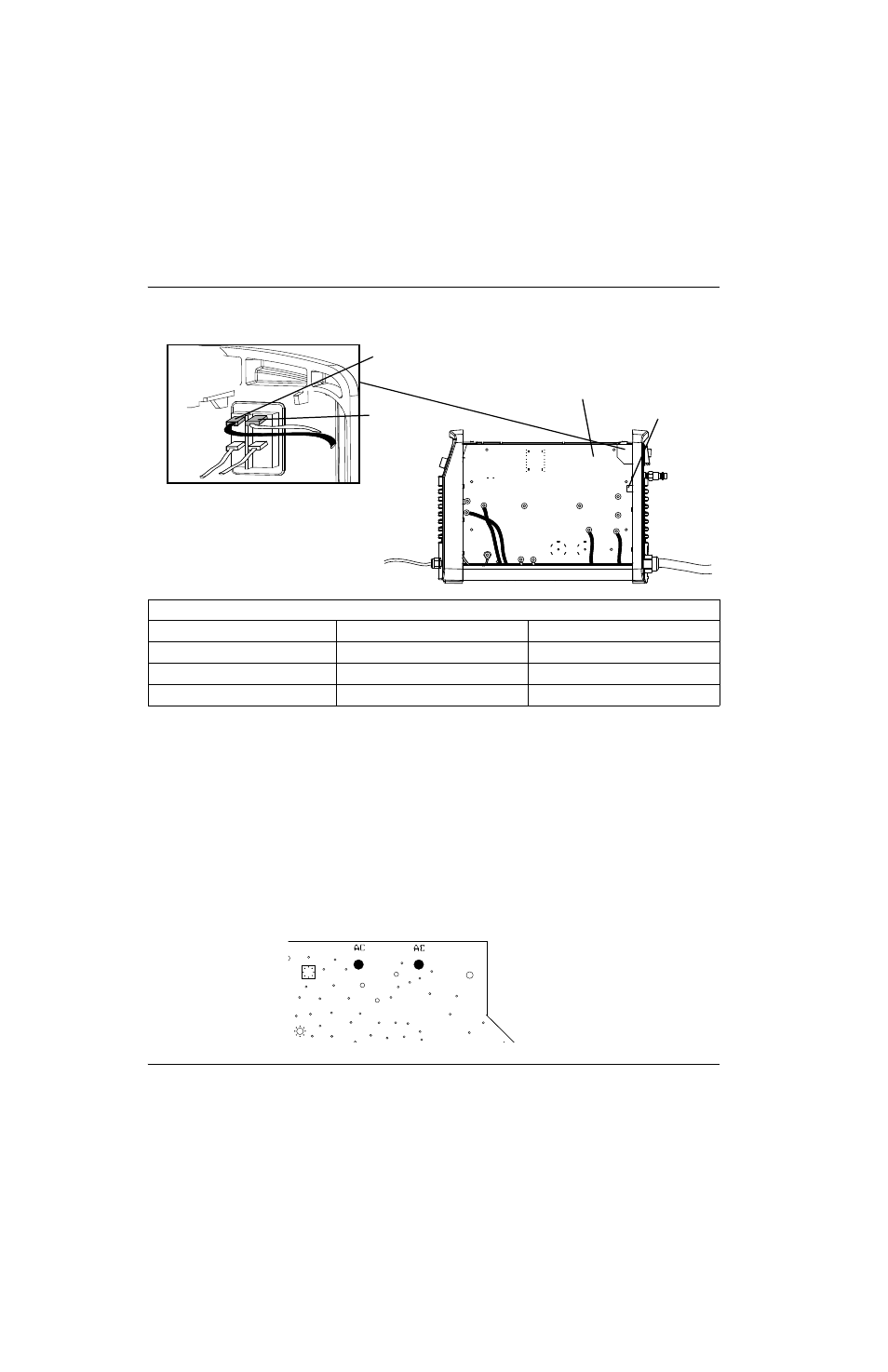

Abb. 14
6. Wenn die Wechselspannung nicht stimmt, prüfen Sie, ob das Gerät mit Strom versorgt wird. Wenn Strom zugeführt
wird, prüfen Sie das Netzkabel auf Beschädigung und ersetzen Sie es nötigenfalls. (Siehe
und der Zugentlastung auf Seite 108.)
7. Wenn die Stromquelle und das Netzkabel richtig funktionieren, trennen Sie das Netzkabel nochmals und schließen
Sie die beiden Drähte erneut an den Netzschalter an.
8. Schließen Sie die Stromversorgung wieder an und schalten Sie den Netzschalter EIN (ON/I).
9. Messen Sie die Wechselspannung zwischen J1 und J2 (auf der Rückseite der Leistungsplatine mit „AC“
gekennzeichnet). Dieser Wert sollte mit der eingehenden Netzspannung übereinstimmen. Wenn nicht, prüfen Sie den
Netzschalter und ersetzen Sie ihn nötigenfalls.
Abb. 15
Einphasige Stromquellen
Kennzeichnung
CSA-Drahtfarben
CE/CCC-Drahtfarben
L (spannungsführend)
Schwarz
Braun
N (Neutralleiter)
Weiß
Blau
PE (Erdung)
Grün
Grün/gelb
N
L
PE
J1, J2 (AC)
