Powermax30 XP Wartungshandbuch 808151 99
6 – Ersetzen der Stromquellenkomponenten
Einbau der Stromquellenabdeckung
1. Schieben Sie die Abdeckung wieder auf die Stromquelle auf und achten Sie dabei darauf, keine Drähte
einzuklemmen. Richten Sie die unteren Kanten an den Führungen aus und richten Sie den Schlitz an der Oberseite
der Abdeckung an der Lasche an der Frontplatte aus, sodass die Lüftungsschlitze in der Abdeckung vor dem
Lüfter sind.

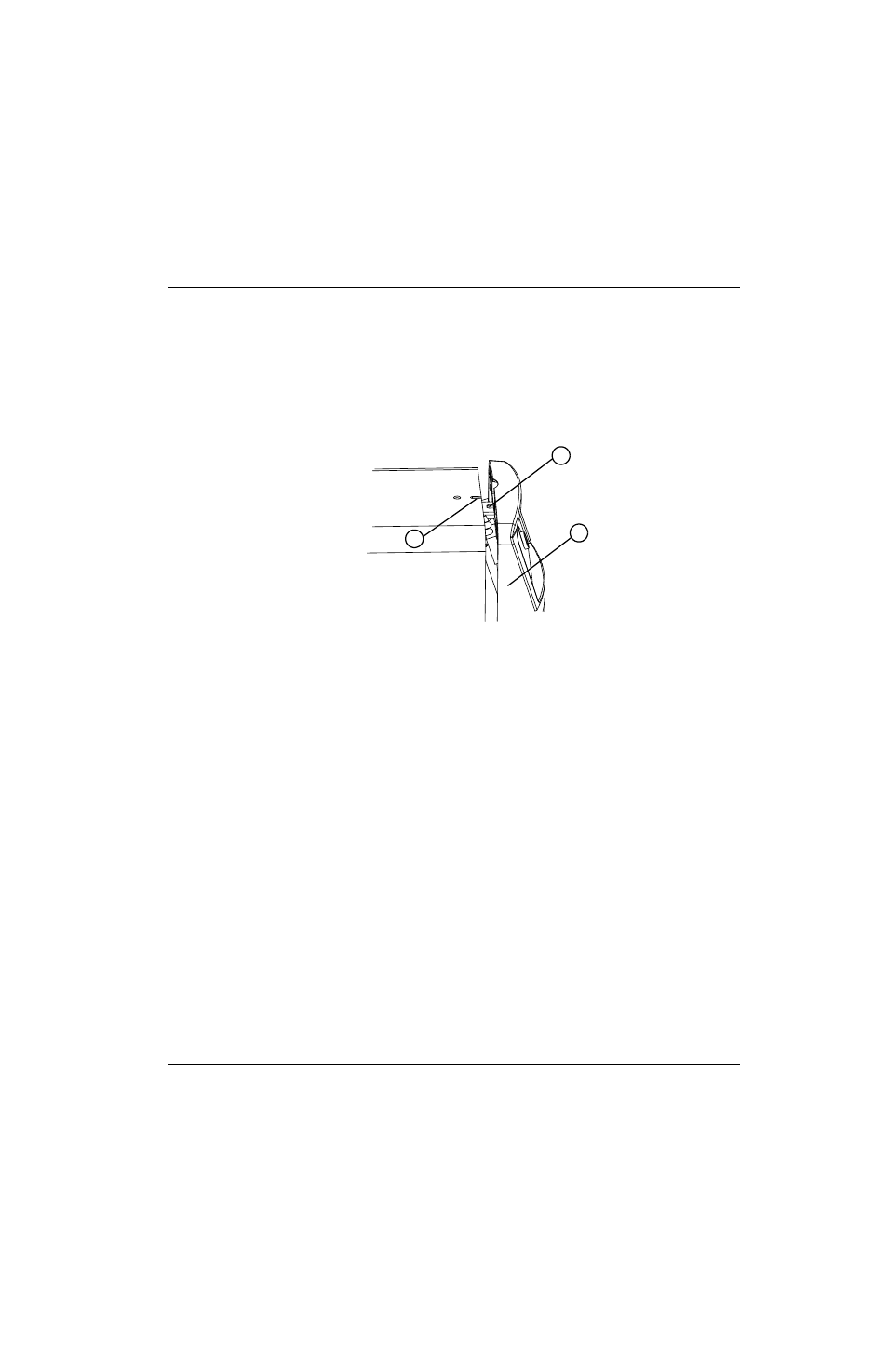

Abb. 25
2. Richten Sie die Frontplatte an der Stromquelle aus.
3. Richten Sie die hintere Abdeckung an der Stromquelle aus und stellen Sie dabei sicher, dass das Schraubenloch in
der Erdungsklemme an den Schraubenlöchern in der Abdeckung und an der Stromquelle ausgerichtet ist.
4. Positionieren Sie den Griff über den Löchern in der Abdeckung und bringen Sie dann die Enden des Griffs unter die
Ränder der Platten.
5. Schrauben Sie die beiden Schrauben, die Abdeckung und Griff festhalten, mit einem Anzugsdrehmoment von
23,0 kgcm wieder ein.
6. Schließen Sie die Gasversorgung und das Netzkabel wieder an und schalten Sie den Netzschalter EIN (ON/I).
1
2
3
1 Abdeckungs-Einführungsschlitz
2 Vorderseite
3 Lasche
