Powermax30 XP Wartungshandbuch 808151 177
6 – Ersetzen der Stromquellenkomponenten
Ersetzen von Werkstückkabel und Erdungsklemme
Aus- und Einbau des Werkstückkabels
1. Führen Sie die folgenden Vorgänge aus:
a. Stellen Sie den Netzschalter auf AUS (OFF/O), trennen Sie das Netzkabel von der Stromquelle und sperren Sie
die Gasversorgung ab.
b. Siehe Ausbau der Stromquellenabdeckung auf Seite 98.
c. Siehe Ausbauen der Komponentenabsperrung auf Seite 100.
d. Siehe Nehmen Sie die Frontplatte ab. auf Seite 102.
2. Lockern Sie die Zugentlastungmutter am Werkstückkabel.
3. Entfernen Sie die Schraube und die Beilagscheibe von J22 an der Leistungsplatine (mit „WERKSTÜCKKABEL“
beschriftet), die das Kabel an der Platine festhält.

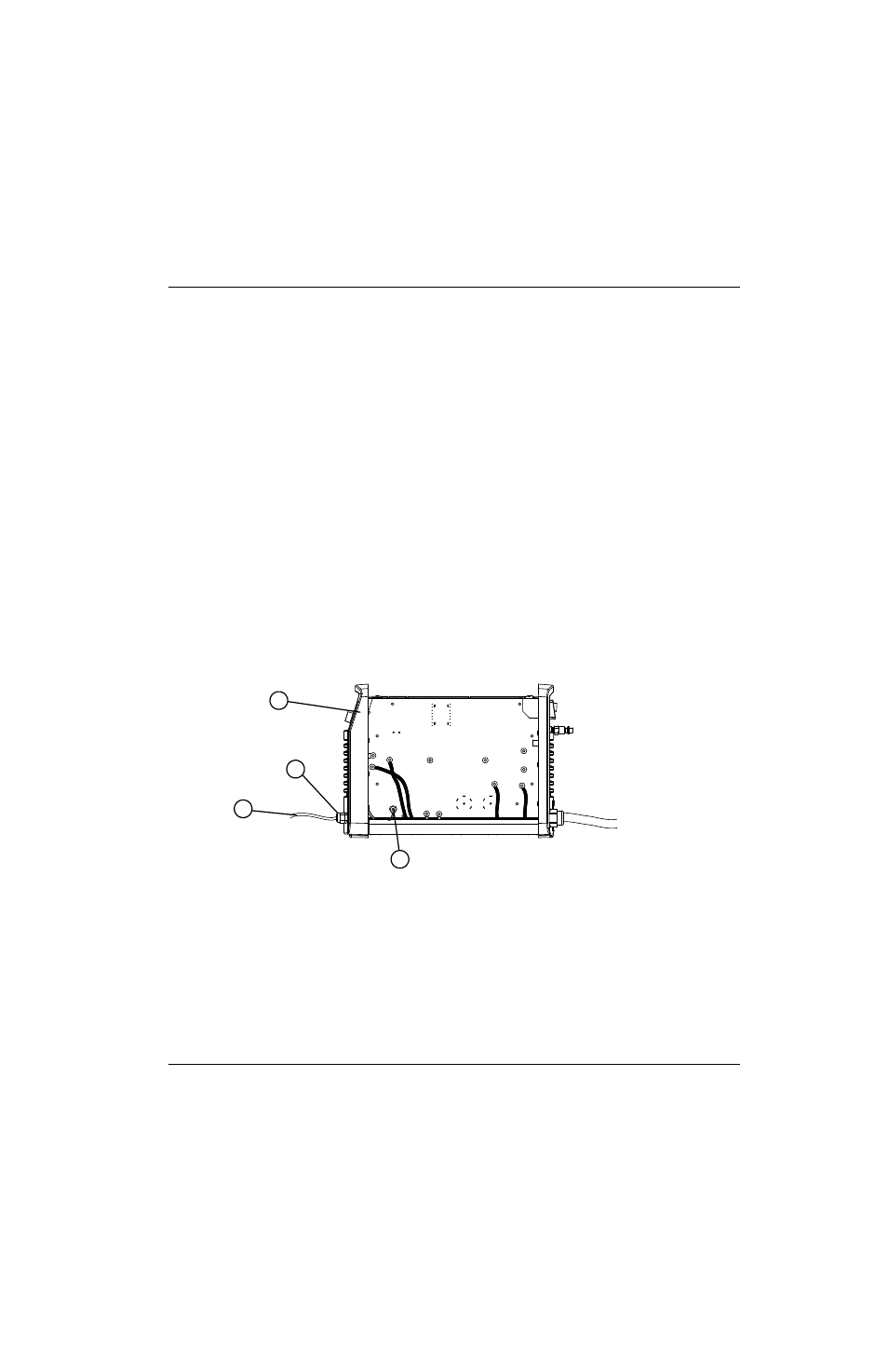

Abb. 98
Set-Nr. Beschreibung
428239 Set: Werkstückkabel 4,6 m, mit Erdungsklemme
228561 Set: Erdungsklemme
1
2
3
4
1 Vorderseite
2 Zugentlastungsmutter
3 Werkstückkabel
4 Werkstückkabel-Verbindung mit der
Leistungsplatine (J22)
