6 – Ersetzen der Stromquellenkomponenten
Ersetzen der Stromquellenabdeckung
Ausbau der Stromquellenabdeckung
1. Stellen Sie den Netzschalter auf AUS (OFF/O), trennen Sie das Netzkabel von der Stromquelle und sperren Sie die
Gasversorgung ab.
2. Entfernen Sie die beiden Schrauben vom Griff an der Oberseite der Stromquelle. Ziehen Sie sanft an der Abdeckung
in der Nähe der Schraube, die Sie gerade entfernen wollen, um Druck auf die Schraube auszuüben. Wenn die
Schraube fast heraußen ist, kippen Sie den Schraubendreher etwas, um die Schraube besser aus der Öffnung
zu bekommen.
3. Lösen Sie die vordere und die hintere Abdeckung etwas von der Stromquelle, sodass Sie die Ränder des Griffs unter
ihnen heraus bekommen. Nehmen Sie den Griff ab und legen Sie ihn und die beiden Schrauben beiseite.
4. Kippen Sie die Endabdeckungen weiter nach außen, um die Lüfterseite der Abdeckung aus der Führung frei
zu bekommen. Heben Sie dann die Abdeckung von der Stromquelle ab.

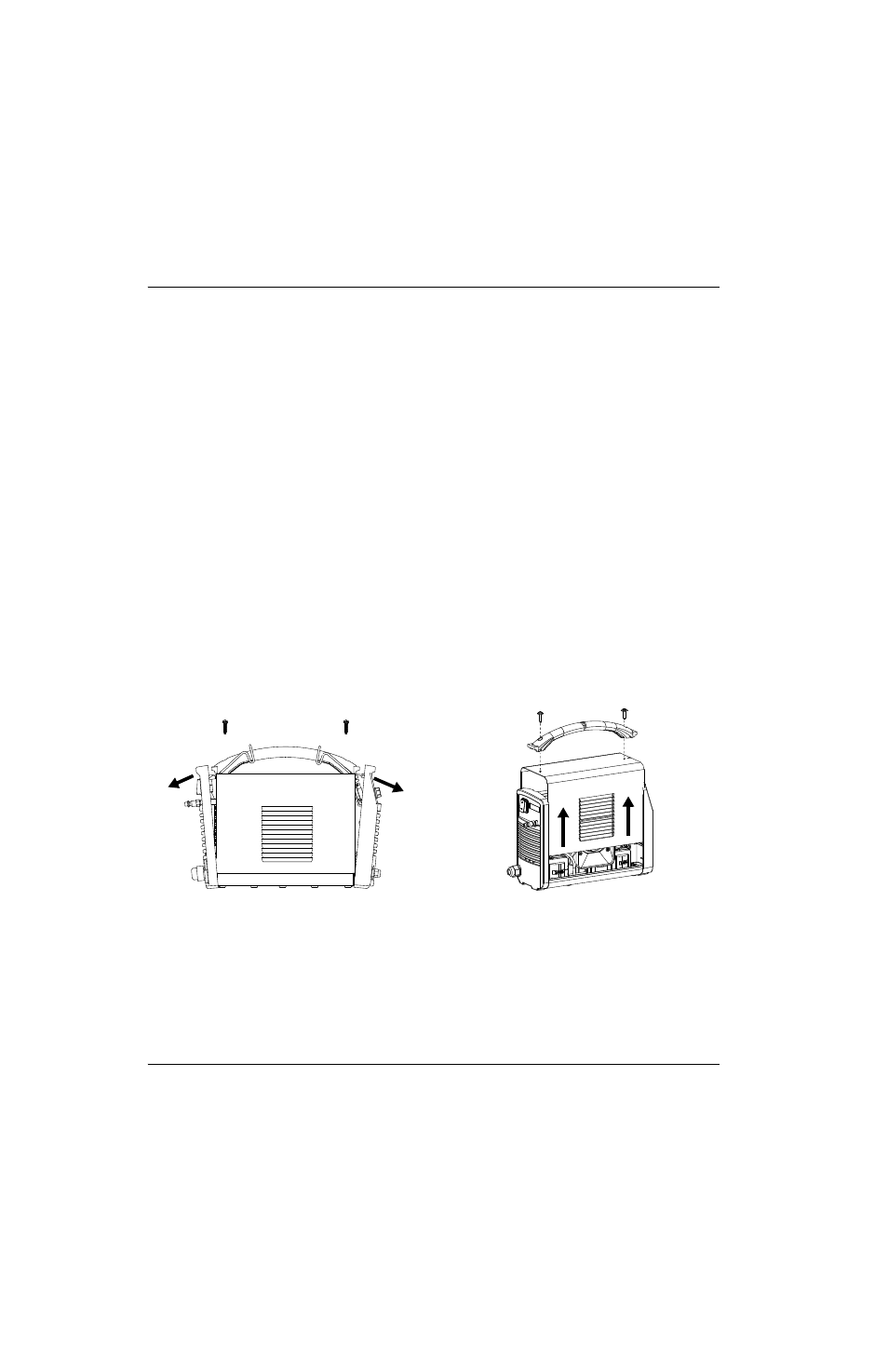

Abb. 24
Set-Nr. Beschreibung
428221 Set: Stromquellenabdeckung mit Etiketten, CSA
428222 Set: Stromquellenabdeckung mit Etiketten, CSA, in Amerika gebaut
428224 Set: Stromquellenabdeckung mit Etiketten, CE
428225 Set: Stromquellenabdeckung mit Etiketten, CCC
