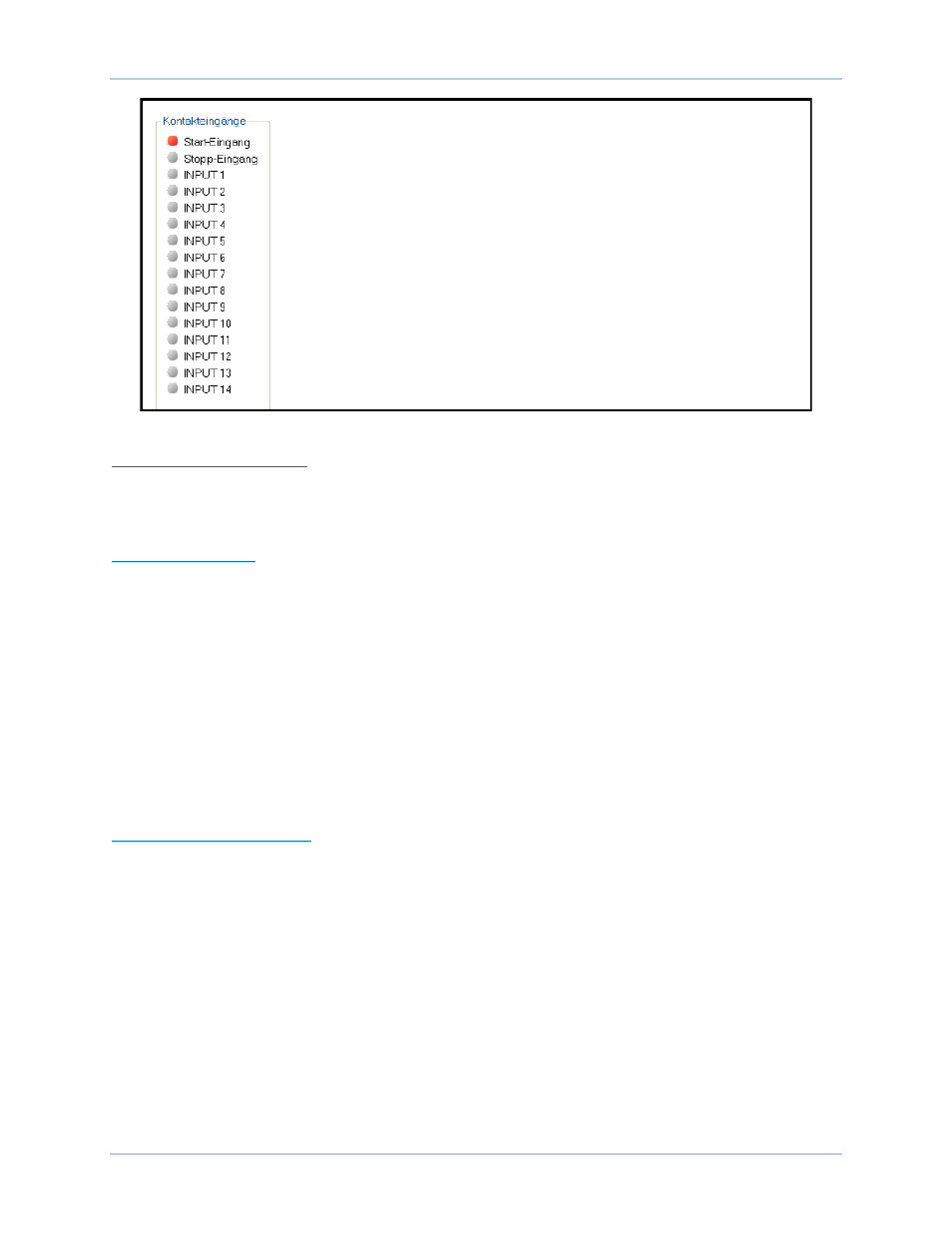

Abbildung 70. Fenster Anzeige des DECS-250 Kontakteingangsstatus
CEM-2020 Kontakteingänge
Der Status der 10 Kontaktabtasteingänge des optionalen CEM-2020 Kontakterweiterungsmoduls wird im
Fenster Fernsteuerungs-Kontakteingänge von BESTCOMSPlus
®
angezeigt. Konsultieren Sie das Kapitel
Kontakterweiterungsmodul in diesem Handbuch für eine Beschreibung und Darstellung dieses Fensters.
AEM-2020 Eingänge
Statusanzeigen für die Analogeingänge sowie die Eingänge für RTD, Thermoelement und analoge
Messung des optionalen AEM-2020 Analogerweiterungsmoduls werden in den Fenstern Fernsteuerungs-
Analogeingänge, Fernsteuerungs-RTD Eingänge, Fernsteuerungs-Thermoelementeingänge und
Fernsteuerungs-Analogeingangswerte von BESTCOMSPlus angezeigt. Diese Fenster werden im Kapitel
Analogerweiterungsmodul in diesem Handbuch beschrieben und dargestellt.
Ausgänge
BESTCOMSPlus Navigationspfad: Messungs-Explorer, Status, Ausgänge
MMS Navigationspfad: Messungs-Explorer, Status, Ausgänge
Die Statusanzeige wird für die Kontaktausgänge des DECS-250 und des optionalen
Kontakterweiterungsmoduls (CEM-2020) angeboten. Eine Anzeige wird auch für Analogausgänge des
optionalen Analogerweiterungsmoduls (AEM-2020) angeboten.
DECS-250 Kontaktausgänge
Die Statusanzeige für die Wächter- und 11 Kontaktausgänge des DECS-250 werden im Fenster
Kontaktausgänge von BESTCOMSPlus™ angezeigt, das in Abbildung 71 dargestellt wird. Eine Anzeige
wechselt von Grau auf Grün, wenn der entsprechende Ausgang seinen Zustand ändert
(Wächterausgang) bzw. schließt (Ausgänge 1 bis 11).
