Wenn sie das blaue Viereck zu den Pfeilkästchen für "oben" (Positionsanzeiger A), "rechts"
(Positionsanzeiger B) oder "unten" (Positionsanzeiger C) ziehen, wird das Messungsfenster am oberen,
seitlichen oder unteren Rand des Fensters angeordnet. Ist es einmal platziert, kann das Reißnagelsymbol
des Fensters angeklickt werden, um das Fenster an der entsprechenden oberen, rechten oder unteren
Leiste anzudocken. Ein angedocktes Fenster kann betrachtet werden, indem der Mauszeiger über das
angedockte Fenster gehalten wird.
Wenn Sie das blaue Viereck auf eines der vier Pfeilkästchen (Positionsanzeiger D) ziehen, wird das
Messfenster innerhalb des gewählten Fensters entsprechend des gewählten Pfeilkästchens platziert. Ein
Messfenster kann als Register innerhalb des gewählten Fensters platziert werden, indem Sie das
Messfenster auf das Registerkästchen in der Mitte der vier Pfeilkästchen ziehen.
Wenn Sie das blaue Viereck an eine andere Stelle als die Pfeil-/Registerkästchen ziehen, wird das
Messfenster als frei verschiebbares Fenster platziert.
Gemessene Parameter
Die Messkategorien des DECS-250 beinhalten Parameter für Generator, Leistung, Bus, Feld,
Netzstabilisator (PSS) und Generatorsynchronisation.
Generator
BESTCOMSPlus
®
Navigationspfad: Messungs-Explorer, Generator
MMS Navigationspfad: Messungs-Explorer, Generator
Die gemessenen Generatorparameter beinhalten die Spannung (Stärke und Winkel), den Strom (Stärke
und Winkel) und die Frequenz. Es sind Primär- und Per-Unit Einheiten verfügbar. Abbildung 58 zeigt das
Generatormessfenster mit Primärwerten.

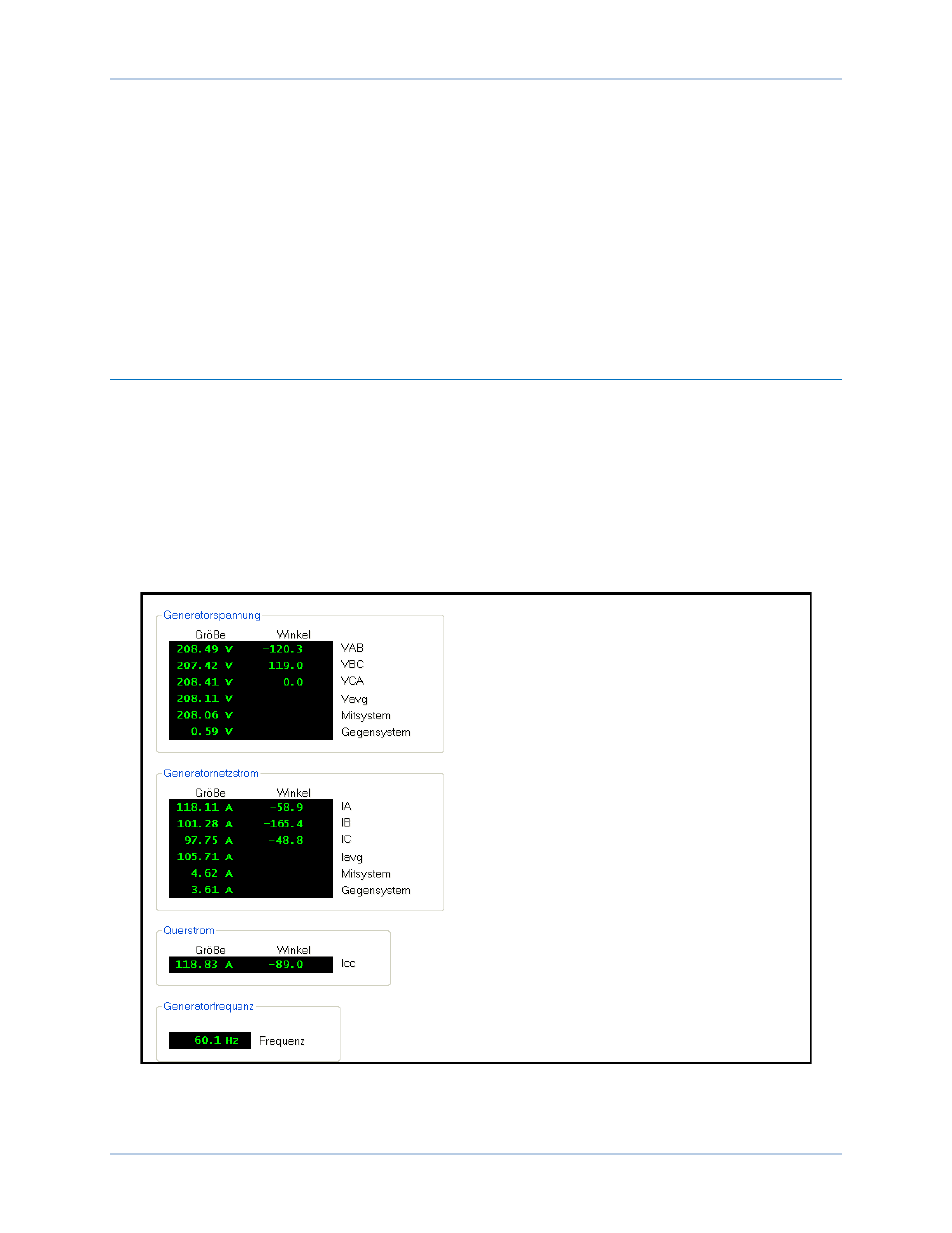

Abbildung 58. Messung Generator Primärwerte
