48 9440375990 Rev H
A Generatorunterspannungsabgriff (V): Einstellbar von 0 bis 600.000Vac in Schritten von 1 Vac.
B Generatorunterspannung Zeitverzögerung (s): Einstellbar von 0,1 bis 60 Sekunden in Schritten von 0,1
Sekunden.
C Generatorunterspannung Aktiviert/Deaktiviert: Wählen Sie aktiviert oder deaktiviert.
Generatorüberspannung
Ein Überspannungsabgriffzustand tritt auf, wenn die abgetastete Generatorklemmenspannung über die
Einstellung für den Abgriff ansteigt
A . Eine Überspannungsauslösebedingung tritt auf, wenn die
Generatorspannung für den Zeitraum der Zeitverzögerungseinstellung B über dem Abgriffschwellwert
bleibt. Generatorüberspannungsschutz kann aktiviert oder deaktiviert werden C , ohne die Einstellungen für
den Abgriff und die Zeitverzögerung zu verändern. Elemente für Überspannungsabgriff und -auslösung in
BESTLogicPlus können in einem Logikschema verwendet werden, um als Reaktion auf den Zustand
Korrekturmaßnahmen zu initiieren. Die BESTCOMSPlus Einstellungen für die Generatorüberspannung
werden in Abbildung 29 dargestellt.

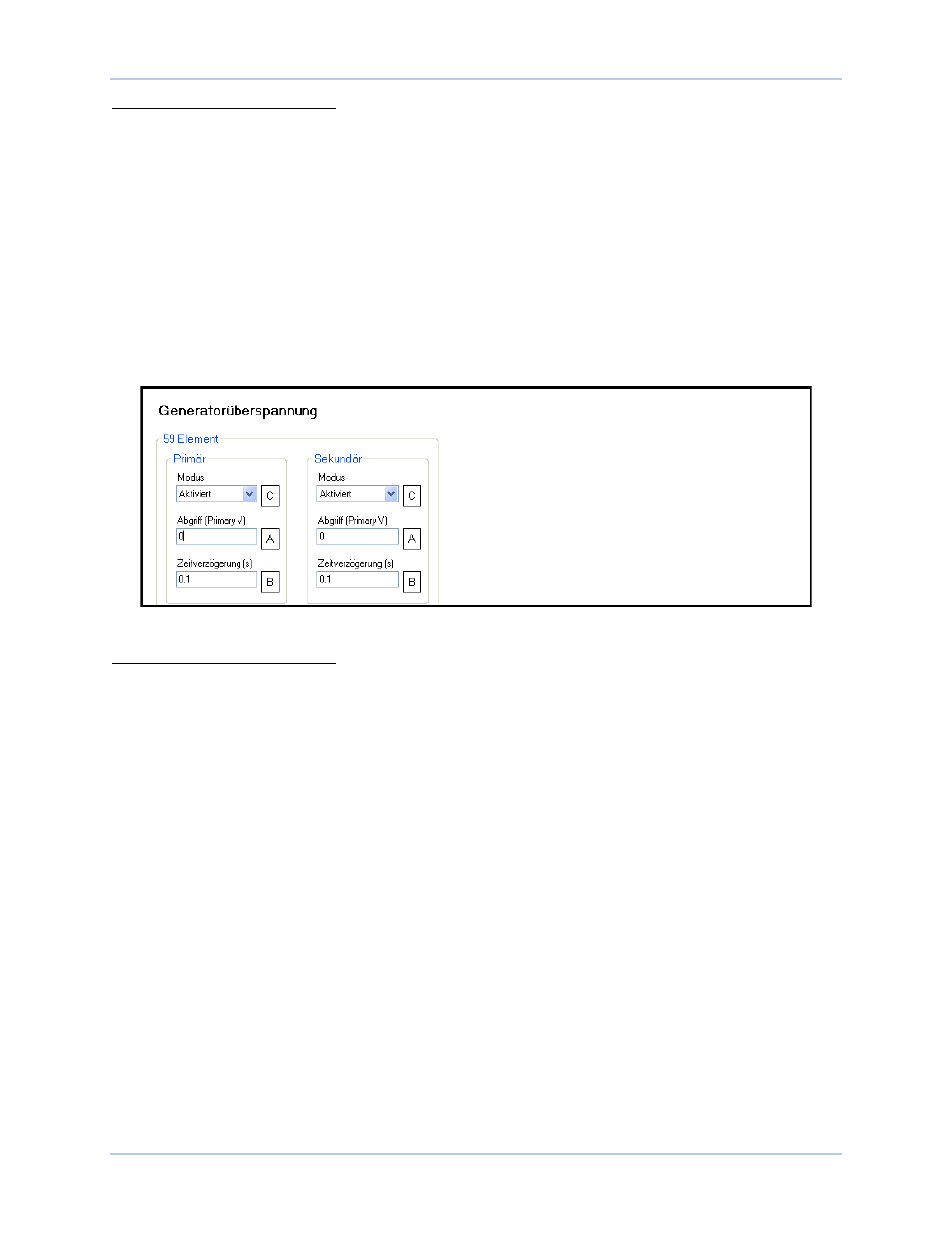

Abbildung 29. Einstellungen zum Generatorüberspannungsschutz
A Generatorüberspannungsabgriff (V): Einstellbar von 0 bis 600.000Vac in Schritten von 1 Vac.
B Generatorüberspannung Zeitverzögerung (s): Einstellbar von 0,1 bis 60 Sekunden in Schritten von 0,1
Sekunden.
C Generatorüberspannung, Aktivieren oder Deaktivieren: Wählen Sie aktiviert oder deaktiviert.
Ausfall der Abtastung
Die Generatorspannung wird auf Ausfall der Abtastung (loss of sensing - LOS) überwacht. Die LOS
Schutzeinstellungen werden in Abbildung 30 dargestellt.
Im DECS-250 wird ein Abtastungsverlust-Ereignis unter Verwendung von Sequenzkomponenten
berechnet. Ein Abtastungsverlust-Ereignis tritt auf, wenn die mitläufige Spannung unter den Prozentwert
der symmetrischen
A Einstellung für den AVR Sollwert fällt oder, wenn die gegenläufige Spannung über
den Prozentwert der unsymmetrischen B Einstellung für die mitläufige Spannung ansteigt. Wenn das
Ereignis auftritt, wird ein Verzögerungs-Timer C gestartet, der den Alarm um eine vordefinierte Zeitspanne
verzögert.
Ein LOS Zustand kann verwendet werden, um einen Übergang zum manuellen Steuermodus (FCR) D zu
initiieren. Er kann auch in BESTLogicPlus verwendet werden, um andere Aktionen zu initiieren. Die
Schutzfunktion kann aktiviert oder deaktiviert
E werden, ohne die individuellen Einstellungen für den
Abtastungsverlust zu verändern.
Wenn ein Kurzschluss auftritt, wird der Schutz gegen Abtastungsverlust automatisch deaktiviert. Ein
Kurzschluss wird erkannt, wenn der gemessene Strom größer ist als das Doppelte des Nennstroms für
eine einphasige CT Verbindung und wenn der mitlaufende Strom größer ist als das Doppelte des
Nennstromes für eine dreiphasige CT Verbindung.
Schutz DECS-250
