9440375990 Rev H 17

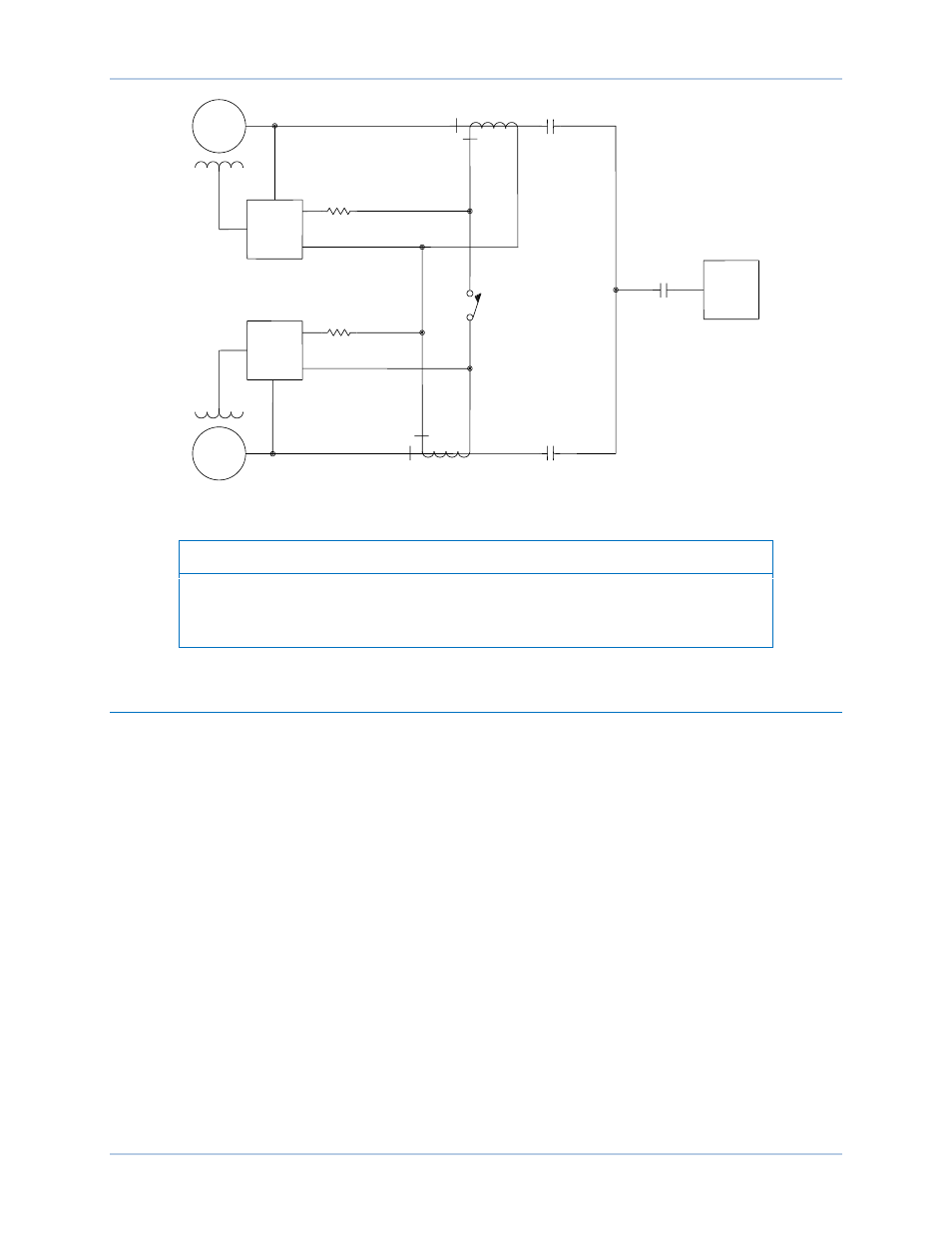

Abbildung 7. Verbindungen für Querstromkompensation
Hinweis
Wird eine Maschine aus dem Netz genommen, muss die sekundärseitige Windung
des Querstromkompensations-CT dieser Maschine kurzgeschlossen werden.
Ansonsten wird das Querstromkompensationsschema nicht funktionieren.
Busspannung
Die Busspannungsüberwachung ermöglicht Fehlererkennung, Spannungsabgleich zwischen Generator-
und Busspannung sowie Synchronisation des Generators mit dem Versorgungsnetz / Bus. Diese
Funktionen werden im Kapitel Synchronisator dieses Handbuchs erläutert. Dreiphasen-
Busabtastspannung wird an die Klemmen B1, B2 und B3 des DECS-250 angelegt. Diese
Abtastspannung wird normalerweise über einen vom Benutzer bereitgestellten Spannungstransformator
angelegt, kann aber auch direkt angelegt werden. Diese Klemmen akzeptieren Dreiphasen-,
Dreidrahtanschlüsse an den Klemmen B1 (A), B2 (B) und B3 (C) oder einphasige Anschlüsse an B3 (A)
und B1 (C).
Der Busspannungsabtasteingang akzeptiert eine Maximalspannung von 600 Vac und hat eine Last von
weniger als 1 VA.
Die Spannungen der Primär- und Sekundärwicklungen des Transformators werden bei den Einstellungen
eingegeben, die das DECS-250 verwendet, um die angelegte Abtastspannung auszuwerten.
Informationen über die Konfiguration des DECS-250 für die Busabtastspannung finden Sie im Kapitel
Konfiguration dieses Handbuchs.
Abbildung 8 zeigt typische Verbindungen für die Bus-Spannungsabtastung.
GEN 1
GEN 2
CCCT +
CCCT –
DECS - 250
CCCT +
CCCT –
CT
CT
LAST CCC
Aktivierungskontakt
P 0062 - 47
DECS - 250
1 Ohm
1 Ohm
DECS-250 Spannungs- und Stromabtastung
