Seite 79
9440375990 Rev H
63
Begrenzer
Die Begrenzer des DECS-250 stellen sicher, dass die gesteuerte Maschine ihre Leistungsgrenzen nicht
überschreitet. Das DECS-250 begrenzt Übererregung, Untererregung, Statorstrom und Blindleistung. Es
begrenzt außerdem die Spannung während Unterfrequenzzuständen.
Übererregungsbegrenzer
BESTCOMSPlus
®
Navigationspfad: Sollwerte, Begrenzer, OEL
MMS Navigationspfad: Einstellungen, Sollwerte, Begrenzer, OEL
Ein Betrieb im übererregten Bereich der Lastkennlinie eines Generators kann zu überhöhtem Feldstrom
und Aufheizung der Feldwicklungen führen. Der Übererregungsbegrenzer (OEL) überwacht den Pegel
des Feldstroms, der vom DECS-250 bereitgestellt wird und begrenzt ihn, um Feldüberhitzung zu
vermeiden.
Der OEL kann in allen Regelmodi aktiviert werden
A
. Das Verhalten des OEL im manuellen Modus kann so
konfiguriert werden, dass entweder die Erregung begrenzt wird oder ein Alarm ausgegeben wird. Dieses
Verhalten wird in BESTlogicPlus konfiguriert.
Im DECS-250 sind zwei Arten der Übererregungsbegrenzung verfügbar: Additionsstelle oder
Übernahme
B
. Die Einstellungen des OEL werden in Abbildung 44, Abbildung 45 und Abbildung 47
gezeigt.
Additionsstellen-OEL
Additionsstellen-Übererregungsbegrenzung kompensiert Feldüberstrombedingungen während die
Maschine Offline oder Online ist. Das Verhalten von Offline- und Online-OEL wird durch zwei
unterschiedliche Einstellungsgruppen bestimmt. Primäre und sekundäre Einstellungsgruppen
(auswählbar in der konfigurierbaren Logik) bieten zusätzliche Steuerungsmöglichkeiten für zwei
unterschiedliche Zustände beim Betrieb der Maschine.
Offline- Betrieb
Es gibt zwei Pegel für die Additionsstellen-Übererregungsbegrenzung im Offline-Betrieb: niedrig und
hoch. Abbildung 42 stellt die Beziehung zwischen den Hochpegel und Niedrigpegel OEL Schwellwerten
dar.

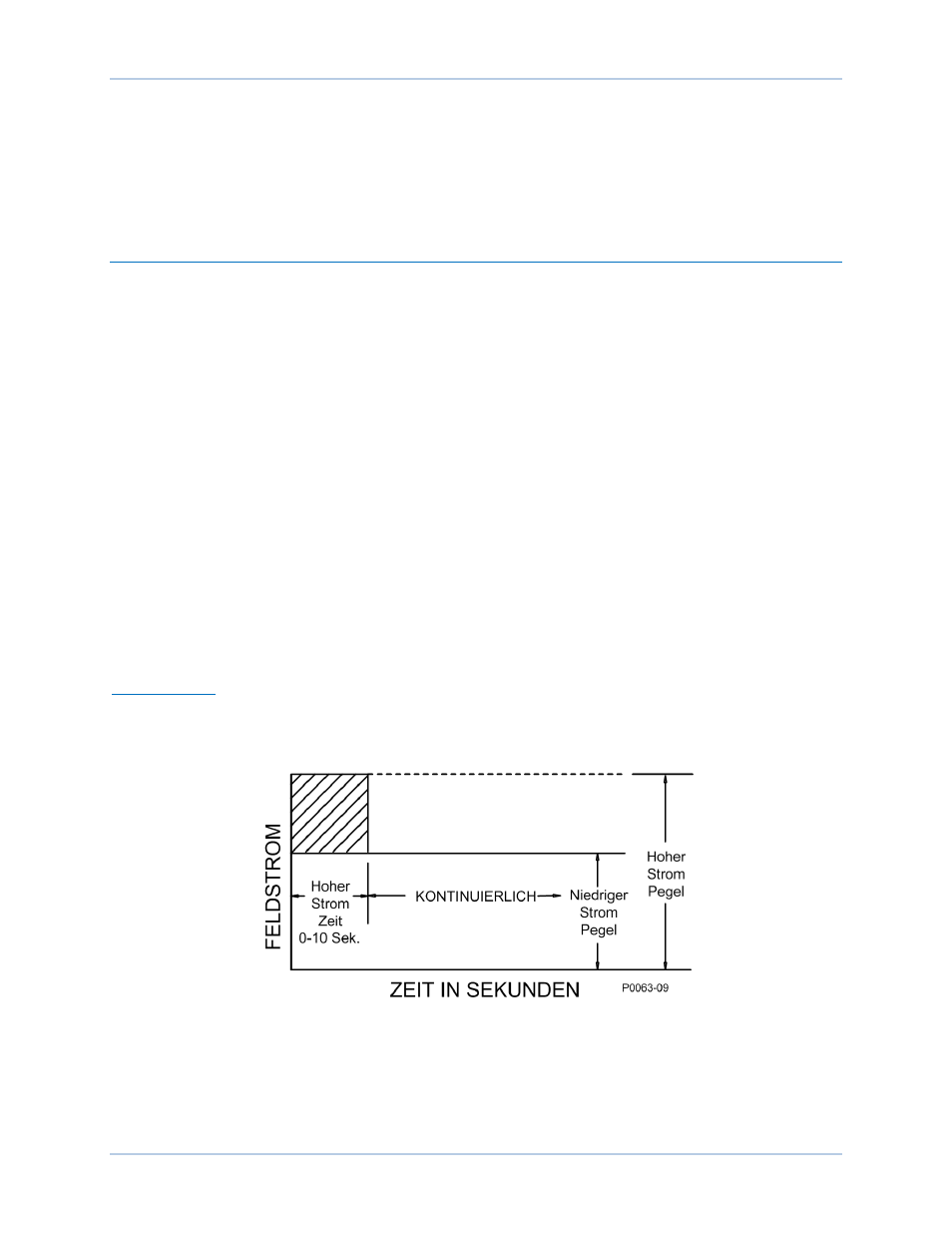

Abbildung 42. Additionsstelle, Offline, Übererregungsbegrenzung
Der Schwellwert des Offline- Niedrigpegel OEL wird durch die Einstellung für den niedrigen Pegel
bestimmt
C
. Wenn sich der Erregungspegel unter der Einstellung für den Niedrigpegel befindet,
unternimmt das DECS-250 nichts. Bei diesem Erregungspegel kann der Generator unbegrenzt arbeiten.
Der Schwellwert für Offline- Hochpegel OEL wird durch eine Einstellung für Hochpegel
D
und Hochpegel-
Zeit
E
bestimmt. Wenn der Erregungspegel die Einstellung für den Hochpegel überschreitet, greift das
DECS-250
Begrenzer
