Kontaktausgänge – Basler Electric DECS-250 Benutzerhandbuch
Seite 385
9440375990 Rev H
369
Das CEM-2020 bietet 10 programmierbare Kontakteingänge mit der gleichen Funktionalität wie die
Kontakteingänge am DECS-250. Die Beschriftung jedes Kontakteinganges kann benutzerdefiniert
angepasst werden und akzeptiert eine Zeichenkette von maximal 64 Zeichen.
Die Fernsteuerungs-Kontakteingänge werden in ein programmierbares BESTlogicPlus Logikschema
eingebunden, indem sie in BESTlogicPlus aus der E/A Gruppe ausgewählt werden. Konsultieren Sie das
Kapitel BESTlogicPlus für weitere Details.
Die Einstellungen für Fernsteuerungs-Kontakteingänge in BESTCOMSPlus werden in Abbildung 191
dargestellt.

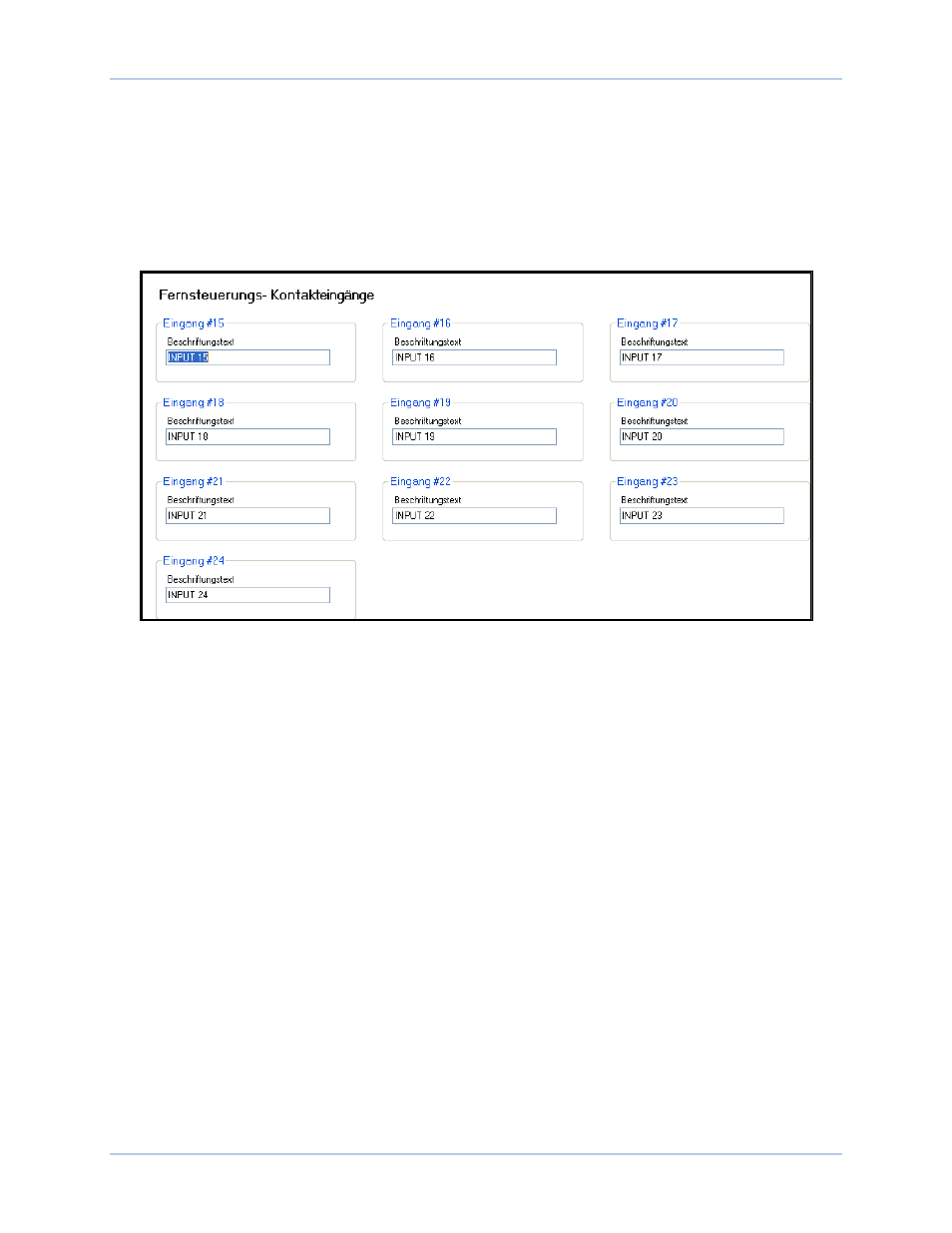

Abbildung 191. Einstellungen für Fernsteuerungs- Kontakteingänge
Kontaktausgänge
BESTCOMSPlus
®
Navigationspfad: Einstellungs-Explorer, Programmierbare Ausgänge,
Fernsteuerungs-Kontaktausgänge
MMS Navigationspfad: Einstellungs-Explorer, Programmierbare Ausgänge, Fernsteuerungs-
Kontaktausgänge
Das CEM-2020 bietet 24 programmierbare Kontaktausgänge mit der gleichen Funktionalität wie die
Kontaktausgänge am DECS-250. Ausgänge 12 bis 23 können 1 A führen. Ausgänge 24 bis 35 können 4
A führen.
Das CEM-2020H bietet 18 programmierbare Kontaktausgänge mit der gleichen Funktionalität wie die
Kontaktausgänge am DECS-250. Ausgänge 12 bis 23 können 2 A führen. Ausgänge 24 bis 29 können 10
A führen.
Die Beschriftung jedes Kontaktausganges kann benutzerdefiniert angepasst werden und akzeptiert eine
Zeichenkette von maximal 64 Zeichen.
Die Fernsteuerungs-Analogausgänge werden in ein programmierbares BESTlogicPlus Logikschema
eingebunden, indem sie in BESTlogicPlus aus der E/A Gruppe ausgewählt werden. Konsultieren Sie das
Kapitel BESTlogicPlus für weitere Details.
Die Einstellungen für Fernsteuerungs-Kontaktausgänge in BESTCOMSPlus werden in Abbildung 192
dargestellt.
DECS-250
Kontakterweiterungsmodul
