9440375990 Rev H 27
Regelung
In jedem der fünf verfügbaren Regelmodi regelt das DECS-250 präzise den Pegel der gelieferten
Erregungsleistung. Die stabile Regelung wird noch durch die automatische Verfolgung des Sollwertes des
aktiven Modus durch die Sollwerte der passiven Regelmodi verbessert. Vorpositionierte Sollwerte
innerhalb jedes Regelmodus erlauben es, das DECS-250 für die Anforderungen mehrerer Systeme und
Anwendungen zu konfigurieren.
BESTCOMSPlus ® Navigationspfad: Einstellungs-Explorer, Sollwerte, AVR/FCR/FVR und VAR/PF
MMS Navigationspfad: Einstellungs-Explorer, Sollwerte, AVR/FCR/FVR und VAR/PF
Regelmodi
Das DECS-250 verfügt über fünf Regelmodi: Automatische Spannungsregelung (AVR),
Feldstromregelung (FCR), Feldspannungsregelung (FVR), VAR und Leistungsfaktor-Regelung (PF).
AVR
Wenn es im AVR Modus (automatische Spannungsregelung) arbeitet, regelt das DECS-250 den
Erregungspegel, um den Sollwert der Generatorklemmenspannung
A trotz Änderungen der Last- und
Betriebsbedingungen zu halten. Der AVR Sollwert (oder Arbeitspunkt) wird eingestellt über:
•
das Anlegen von Kontakten an den Kontakteingängen des DECS-250, die für das Anheben und
Senken des aktiven Sollwerts konfiguriert sind,
•
das Anlegen eines analogen Steuersignals am Hilfssteuereingang des DECS-250,
•
die BESTCOMSPlus Bedienoberfläche (verfügbar im BESTCOMSPlus Messungs-Explorer),
•
einen Befehl zum Anheben oder Senken, der über die Modbus Schnittstelle des DECS-250
übertragen wird.
Der Einstellungsbereich wird durch Minimal B - und Maximaleinstellungen C definiert, die als Prozentwert der
Generatornennspannung ausgedrückt werden. Die Zeitspanne, die erforderlich ist, um den AVR Sollwert
von einem Limit zum anderen zu verändern, wird durch die Einstellung für die Übergangsrate bestimmt
D .
Diese Einstellungen werden in Abbildung 15 gezeigt.

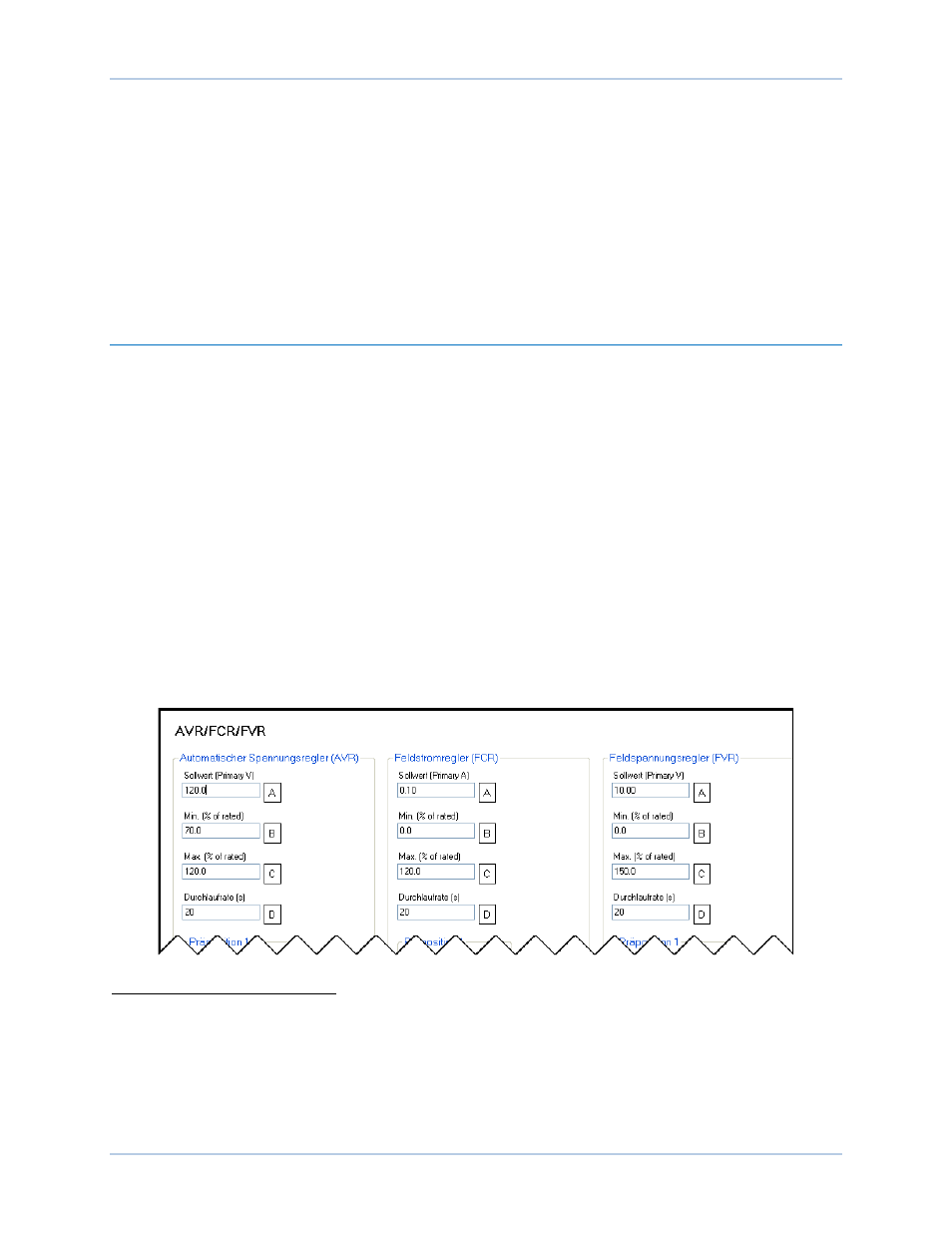

Abbildung 15. Einstellungen zur AVR, FCR und FVR Regelung
A AVR Sollwert: Der Einstellungsbereich basiert auf der Generatornennspannung und ist durch die
Einstellungen für AVR Min (B) und Max (C) begrenzt.
B Min. (% des Nennwertes): Einstellbar von 70 bis 120% in Schritten von 0,1%.
C Max. (% des Nennwertes): Einstellbar von 71 bis 120% in Schritten von 0,1%.
D Übergangsrate (s): Einstellbar von 10 bis 200 Sekunden in Schritten von 1 Sekunde.
DECS-250 Regelung
