BESTlogic™Plus Beispiele
Beispiel 1 - GOVR Logikblock Anschlüsse

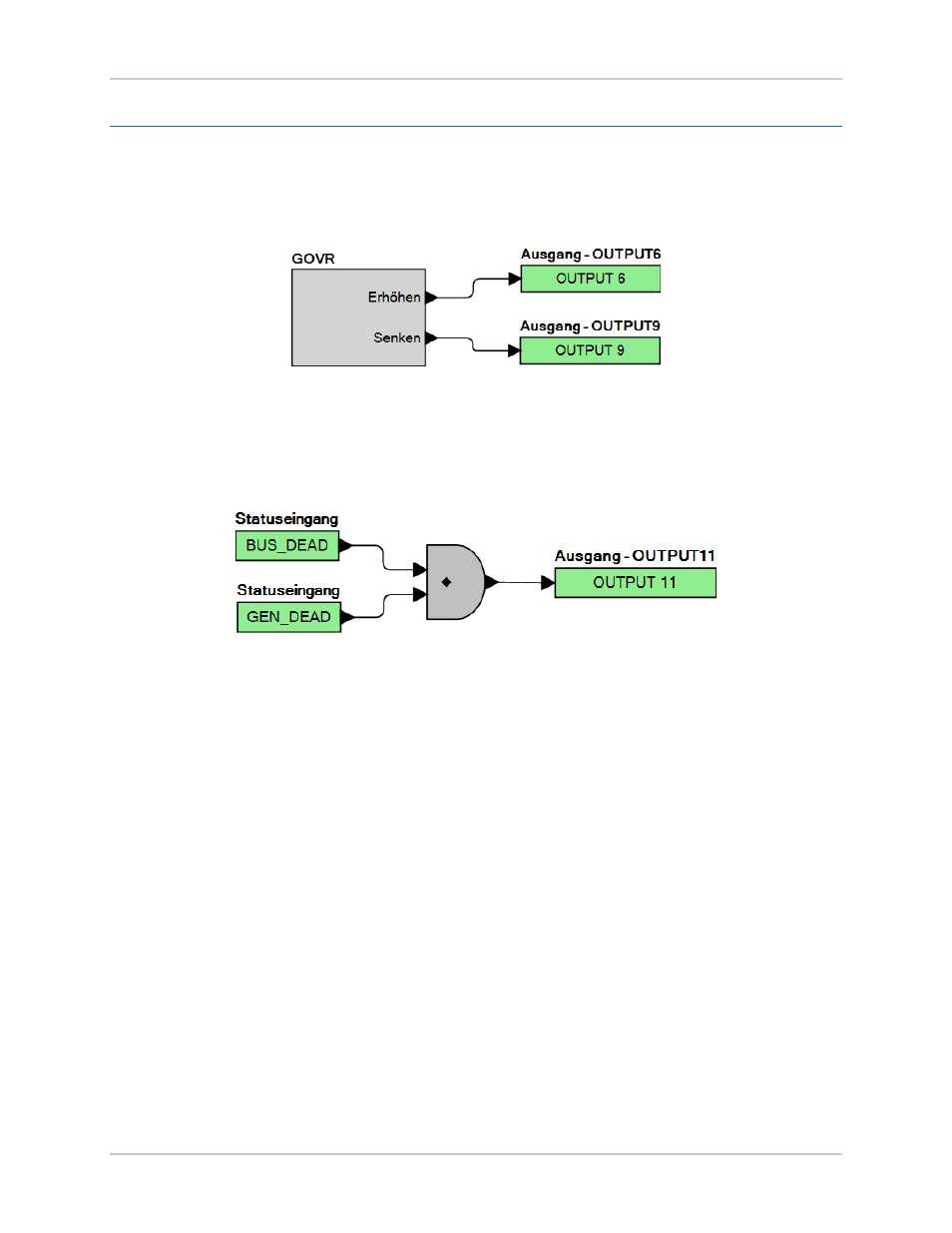

Abbildung 132 zeigt den GOVR Logikblock und zwei Ausgangslogikblöcke. Ausgang 6 ist aktiv, wenn der
Regler erhöht wird und Ausgang 9 ist aktiv, wenn der Regler gesenkt wird.
Abbildung 132. Beispiel 1 - GOVR Logikblock Anschlüsse
Beispiel 2 - AND Gatter Anschlüsse
Abbildung 133 zeigt typische AND Gatter Verbindungen. In diesem Beispiel wird Ausgang 11 aktiv, wenn
der Bus und der Generator stromlos werden.
Abbildung 133. Beispiel 2 - AND Gatter Anschlüsse
