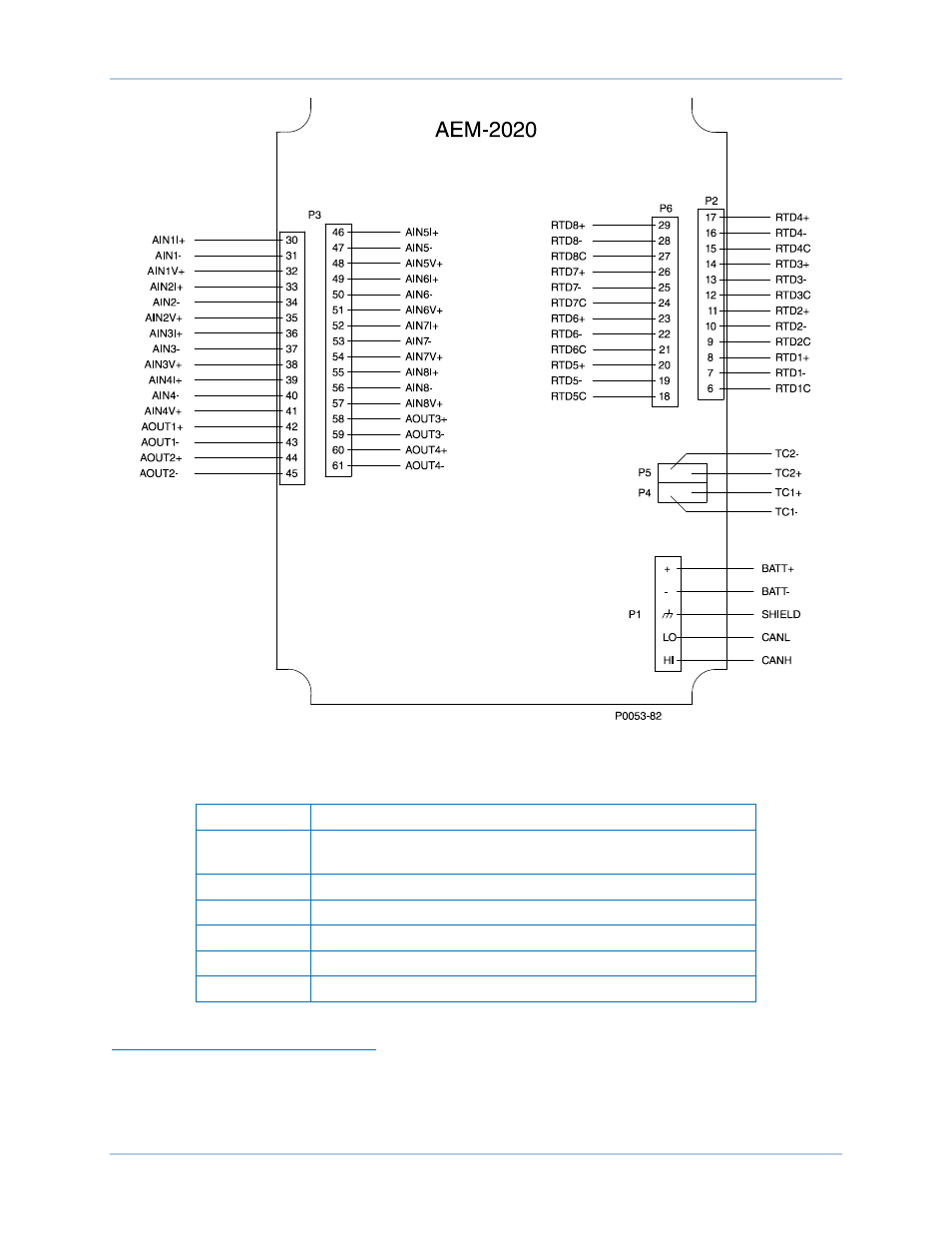

Abbildung 166. Eingangs- und Ausgangsklemmen
Tabelle 41. Eingangs- und Ausgangsklemmen
Verbinder
Beschreibung
P1
Betriebsleistung und CAN Bus
P2
RTD Eingänge 1 - 4
P3
Analogeingänge 1 - 8 und Analogausgänge 1 - 4
P4
Thermoelement 1 Eingang
P5
Thermoelement 2 Eingang
P6
RTD Eingänge 5 - 8
Externe Analogeingangsverbindungen
Spannungseingangsverbindungen werden in Abbildung 167 dargestellt und Stromeingangsverbindungen
werden in Abbildung 168 dargestellt. Wenn der Stromeingang verwendet wird, müssen AIN V+ und AIN
I+ verbunden werden.
