ein Anlegen von Kontakten an den Kontakteingängen des DECS-250, die für das Anheben und
Senken des aktiven Sollwerts konfiguriert sind,
•
das Anlegen eines analogen Steuersignals am Hilfssteuereingang des DECS-250,
•
die BESTCOMSPlus® Bedienoberfläche (verfügbar im BESTCOMSPlus Messungs-Explorer),
•
einen Befehl zum Anheben oder Senken, der über die Modbus Schnittstelle des DECS-250
übertragen wird.
Der Einstellungsbereich wird durch Minimal B - und Maximaleinstellungen C definiert, die als Prozentwert
des Nenn-kVA Ausgangs des Generators ausgedrückt werden. Die Zeitspanne, die erforderlich ist, um
den VAR Sollwert von einem Limit zum anderen zu verändern, wird durch die Einstellung für die
Übergangsrate
D bestimmt. Eine Einstellung für die Bandbreite zur Spannungsfeineinstellung E definiert die
oberen und unteren Grenzen der Spannungskorrektur, wenn in einem der Modi VAR oder
Leistungsfaktorregelung gearbeitet wird.
Die Einstellungen des VAR Modus werden in Abbildung 16 gezeigt.
Leistungsfaktor
Wenn es im Leistungsfaktormodus (PF) arbeitet, steuert das DECS-250 den VAR Ausgang des
Generators auf der Grundlage des Leistungsfaktorsollwerts
F , da die kW Last am Generator variiert. Der
Einstellungsbereich des PF Sollwerts wird durch die Einstellung für PF – Voreilung G und PF –
Nacheilung H bestimmt. Die Zeitspanne, die erforderlich ist, um den PF Sollwert von einem Limit zum
anderen zu verändern, wird durch die Einstellung für die Übergangsrate I bestimmt. Eine Einstellung für
die Bandbreite zur Spannungsfeineinstellung E definiert die oberen und unteren Grenzen der
Spannungskorrektur, wenn das DECS-250 in einem der Modi VAR oder Leistungsfaktorregelung
arbeitet. Der Pegel für die PF Wirkleistung J legt den Pegel der Generatorausgangsleistung (kW) fest, bei
dem das DECS-250 von/zum Statikkompensations-/Leistungsfaktormodus umschaltet. Sinkt der
Leistungspegel unter die Einstellung, schaltet das DECS-250 vom Leistungsfaktormodus in den
Statikkompensationsmodus. Umgekehrt schaltet das DECS-250 vom Statikkompensationsmodus in den
Leistungsfaktormodus, wenn der Leistungspegel über die Einstellung ansteigt. Eine Einstellung von 0 bis
30% kann in Schritten von 0,1% eingegeben werden.
Die Einstellungen des Leistungsfaktormodus werden in Abbildung 16 gezeigt.

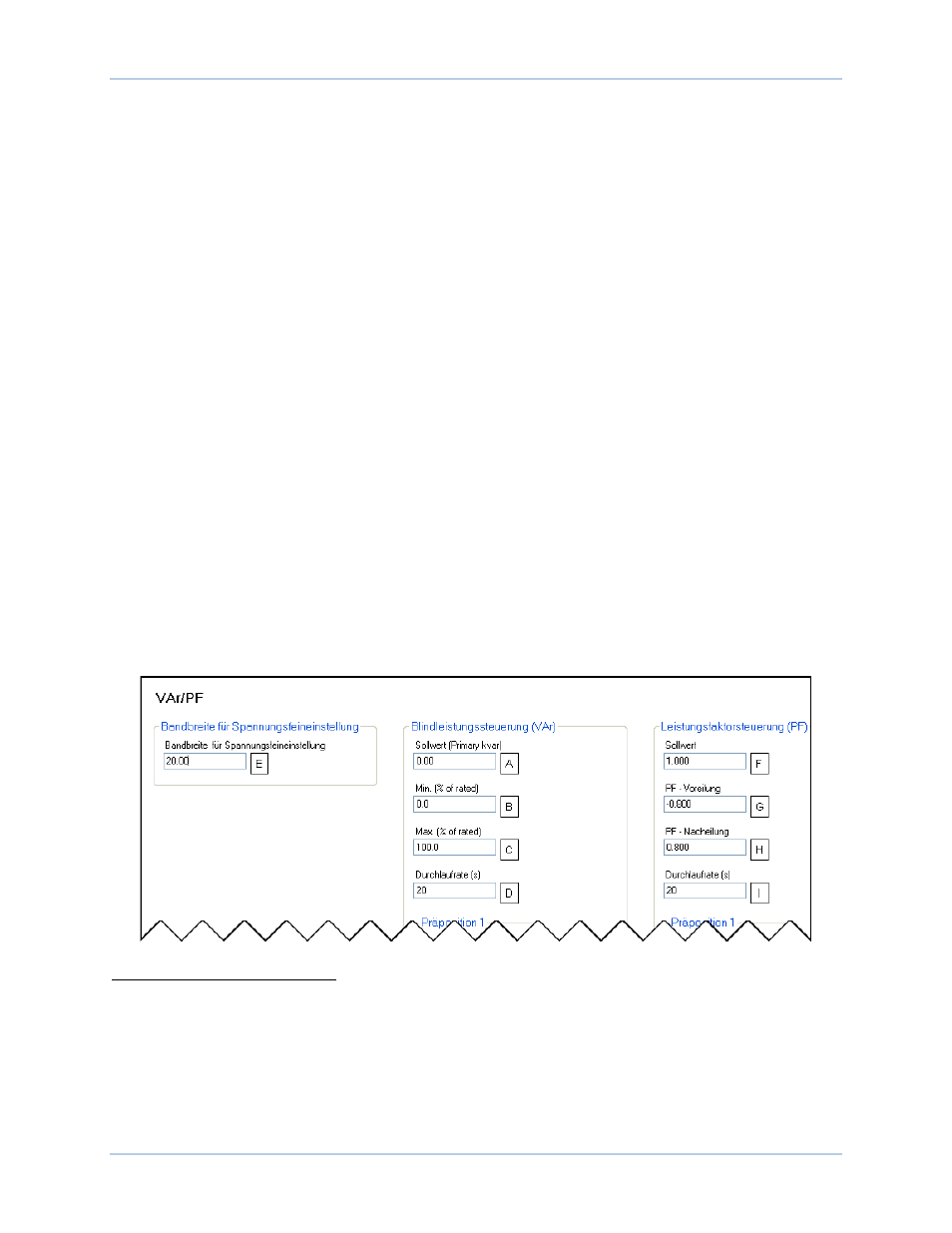

Abbildung 16. Einstellungen zur VAR and Leistungsfaktorregelung
A Sollwert: Der Einstellungsbereich basiert auf den Nennwerten des Generators und ist durch die
Einstellungen für VAR Minimum (B) und VAR Maximum (C) begrenzt.
B Min. (% des Nennwertes): Einstellbar von –100 bis 100% in Schritten von 0,1%.
C Max. (% des Nennwertes): Einstellbar von 0 bis 100% in Schritten von 0,1%.
D Übergangsrate (s): Einstellbar von 10 bis 200 Sekunden in Schritten von 1 Sekunde.
E Bandbreite für Spannungsfeineinsstellung: Einstellbar von 0 bis 30% in Schritten von 0,01%.
F PF Sollwert: Der Einstellungsbereich wird durch die Einstellungen für PF Min (B) und Max (C) bestimmt.
G PF – Voreilung: Einstellbar von –1 bis –0,5 in Schritten von 0,005.
H PF – Nacheilung: Einstellbar von 0,5 bis 1 in Schritten von 0,005.
