Überfrequenz (81O) Zeitverzögerung (s): Einstellbar von 0,1 bis 300 Sekunden in Schritten von 0,1
Sekunden.
C
Überfrequenz (81O) Modus: Wählen Sie Deaktiviert oder Über.
Unterfrequenz
Ein Unterfrequenzzustand tritt auf, wenn die Frequenz der Generatorspannung den 81U
AbgriffschwellwertA für die Dauer der Einstellung für die 81U Zeitverzögerung unterschreitetB. Eine
Einstellung zur SpannungssperrungC, ausgedrückt als Prozentwert der Generatornennspannung, kann
angewandt werden, um zu verhindern, dass eine Unterfrequenzauslösung während des Anlaufs auftritt,
wenn die Generatorspannung auf den Nennwert ansteigt. Der Unterfrequenzschutz kann aktiviert oder
deaktiviertD werden, ohne die Einstellungen für Abgriff, Verzögerung und Sperrung zu verändern.
Elemente für Unterfrequenzabgriff und -auslösung in BESTLogicPlus können in einem Logikschema
verwendet werden, um als Reaktion auf den Zustand Korrekturmaßnahmen zu initiieren. Die
BESTCOMSPlus Einstellungen zur Unterfrequenz werden in Abbildung 32 gezeigt.

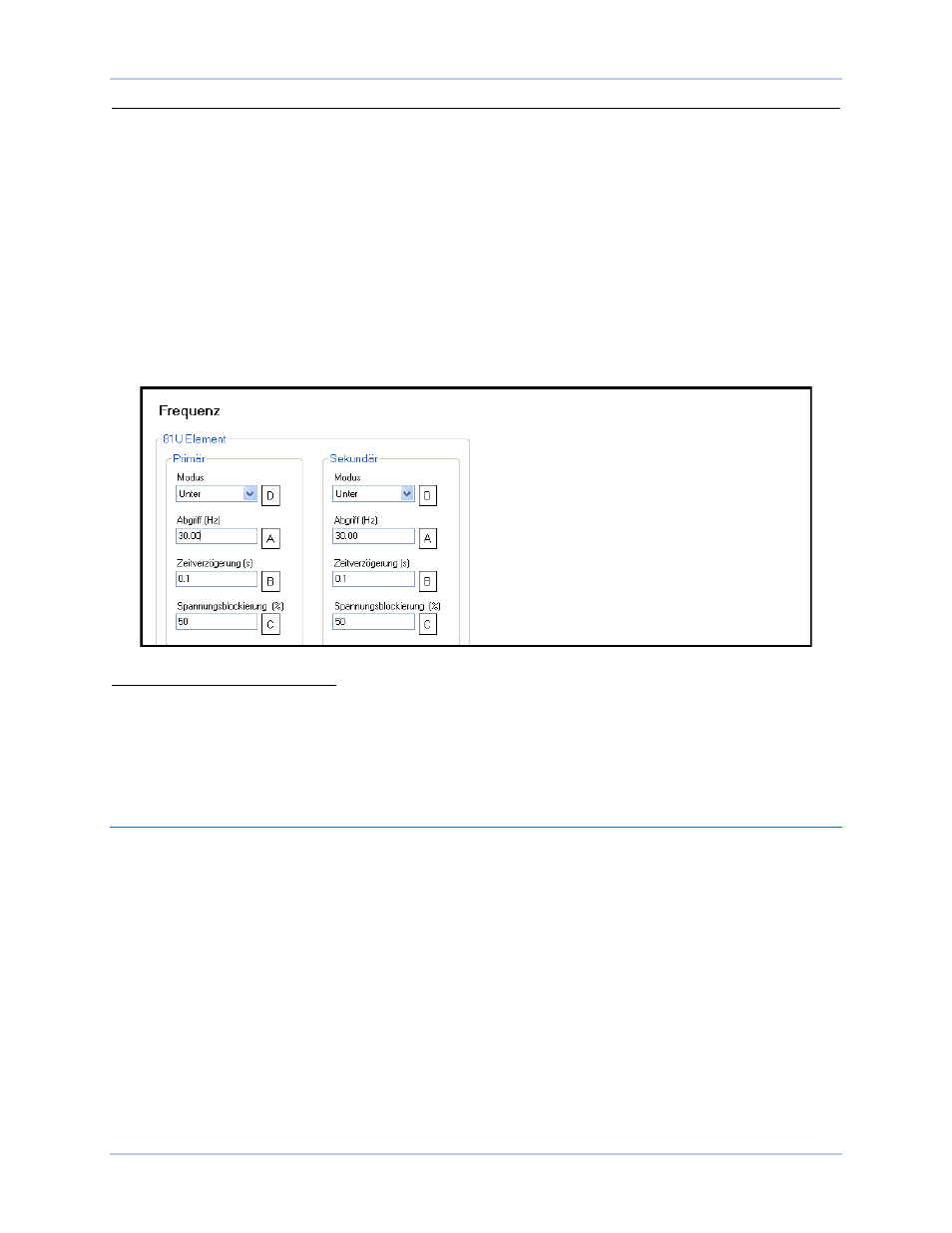

Abbildung 32. Einstellungen zum Unterfrequenzschutz
A
Unterfrequenz (81U) Abgriff (Hz): Einstellbar von 30 bis 70 Hertz in Schritten von 0,01 Hertz.
B
Unterfrequenz (81U) Zeitverzögerung (s): Einstellbar von 0,1 bis 300 Sekunden in Schritten von 0,1
Sekunden.
C
Unterfrequenz (81U) Spannungssperre (%): Einstellbar von 50 bis 100% in Schritten von 1%.
D
Unterfrequenz (81U) Modus: Wählen Sie Deaktiviert oder Unter.
Leistungsschutz
BESTCOMSPlus Navigationspfad: Einstellungs-Explorer, Schutz, Leistung
MMS Navigationspfad: Einstellungs-Explorer, Schutz, Leistung
Die Leistungspegel des Generators werden überwacht, um ihn gegen Rückleistungsfluss und
Erregungsverlust zu schützen.
Rückleistung
Der Rückleistungsschutz schützt gegen Rückleistungsfluss, der aus einem Verlust von Drehmoment in
der Antriebsmaschine herrühren kann (und zu einem Motorbetrieb des Generators führen kann). Ein
Rückleistungszustand tritt auf, wenn der Fluss der Rückleistung den 32R Abgriffschwellwert
A
für die
Dauer der 32R Zeitverzögerung
B
auftritt. Rückleistungsschutz kann aktiviert oder deaktiviert
C
werden,
ohne die Einstellungen für den Abgriff und die Zeitverzögerung zu verändern. Elemente für
Rückleistungsabgriff und -auslösung in BESTLogicPlus können in einem Logikschema verwendet
werden, um als Reaktion auf den Zustand Korrekturmaßnahmen zu initiieren. Die BESTCOMSPlus
Einstellungen zum Rückleistungsschutz werden in Abbildung 33 gezeigt.
