Das Menü Datei enthält Optionen für Import, Export und Ausdruck von Diagrammdateien (.gph).
Das Menü Diagnose (Abbildung 99) beinhaltet eine Option zum Öffnen des Fensters Diagnoseansicht.
Dieses Fenster zeigt die Parameter für Generatordrehzahl, Generatorspannung, Feldspannung,
Feldstrom, Hilfseingang, Leistungseingangsverbindung, Feldverbindung und
Generatorspannungsabtastung (Vac, Vab, Vbc) an. Klicken Sie auf Start, um die Diagnose zu starten.

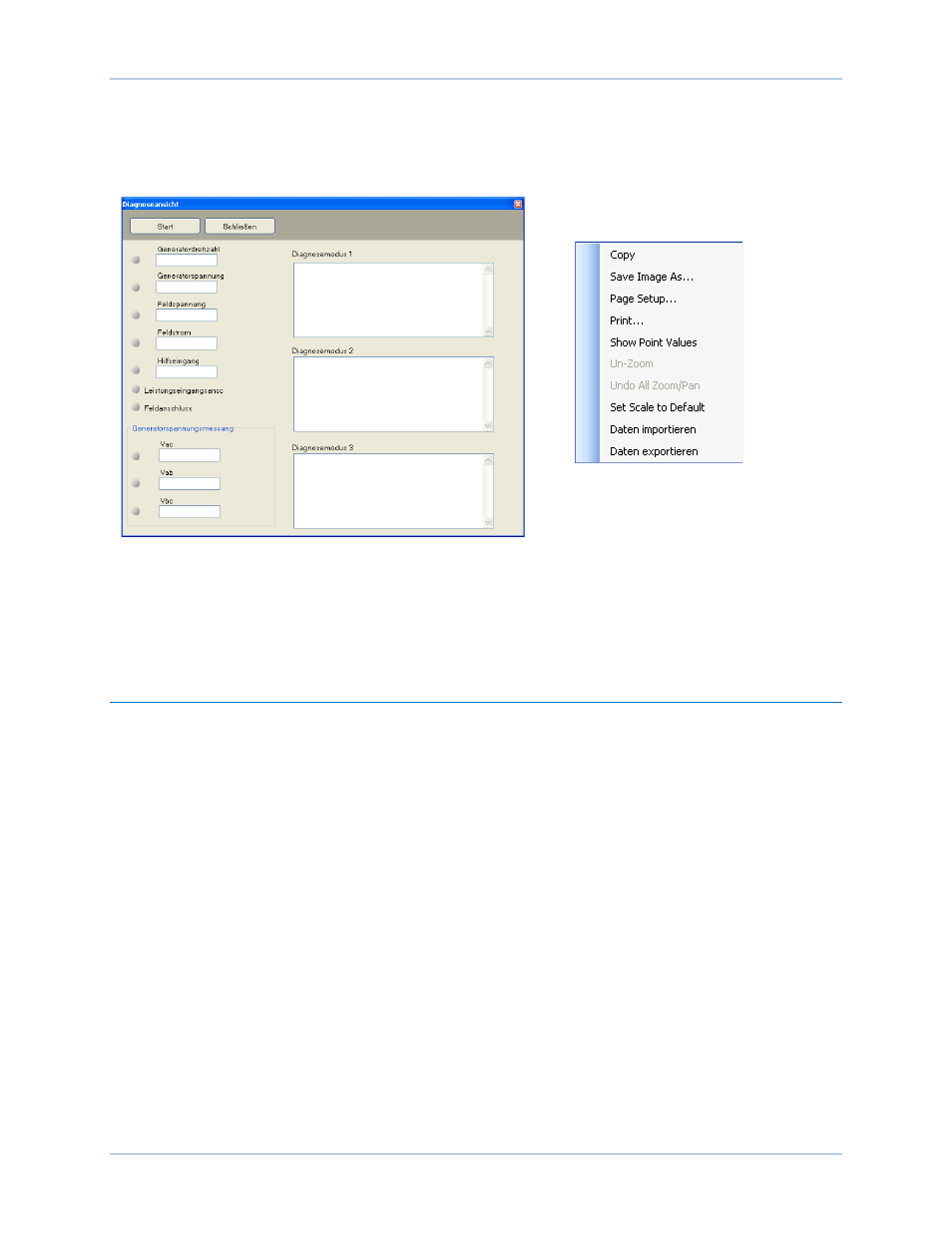

Abbildung 99. Fenster Diagnoseansicht
Abbildung 100. Kontextmenü
des Diagramms
Ein Rechtsklick auf den Diagrammbereich zeigt Optionen (Abbildung 100) zum Kopieren, Speichern,
Drucken, Importieren und Exportieren der Diagrammdaten an sowie Optionen für das
Anzeigen/Verbergen von Punktwerten, Zoom und Zurücksetzen auf Standardskalierung. Wird das
Mausrad auf und ab gedreht, wenn sich der Cursor über dem Diagrammbereich befindet, zoomt die
Ansicht heraus und hinein.
FCR und FVR Modi
BESTCOMSPlus
®
Navigationspfad: Einstellungs-Explorer, Sollwerte, Verstärkung, FCR/FVR
MMS Navigationspfad: Einstellungs-Explorer, Sollwerte, Verstärkung, FCR oder FVR
Die Stabilitätsabstimmung kann für optimale Leistung zugeschnitten werden, wenn im
Feldstromregelungs- oder Feldspannungsregelungsmodus gearbeitet wird. Die FCR und FVR
Stabilitätseinstellungen von BESTCOMSPlus werden in Abbildung 101 dargestellt.
Stabilitätseinstellungen im FCR Modus
Das DECS-250 basiert seinen Feldstromausgang auf die folgenden Werte.
Die Proportionalverstärkung (KP)
A
wird mit dem Fehler zwischen dem Feldstromsollwert und dem
eigentlichen Feldstromwert multipliziert. Eine Verringerung des Kp reduziert Überschwingen bei der
Reaktion auf Schwankungen. Ein Erhöhen von Kp beschleunigt die Reaktion auf Schwankungen.
Die Integralverstärkung (Ki)
B
wird mit dem Integral des Fehlers zwischen dem Stromsollwert und dem
eigentlichen Feldstromwert multipliziert. Eine Erhöhung von Ki reduziert die Zeit bis zum Erreichen eines
Stabilitätszustandes.
Die Differentialverstärkung (Kd)
C
wird mit dem Differential des Fehlers zwischen dem Stromsollwert und
dem eigentlichen Feldstromwert multipliziert. Eine Erhöhung des Kd-Wertes verringert Nachschwingen
bei der Reaktion auf Schwankungen.
Zusätzliche FCR Stabilitätseinstellungen entfernen den Rauscheffekt auf die numerische Differenzierung
(Differentialzeitkonstante Td)
D
und stellen den Pegel der Spannungsreglerverstärkung auf den PID
Algorithmus (Ka)
E
mit einer empfohlenen Verstärkungsberechnung
F
ein.
