Stabilitätseinstellungen im FVR Modus
Das DECS-250 basiert seinen Feldspannungsausgang auf die folgenden Werte.
Die Proportionalverstärkung (Kp)
G
wird mit dem Fehler zwischen dem Feldspannungssollwert und dem
eigentlichen Wert der Feldspannung multipliziert. Eine Verringerung des Kp reduziert Überschwingen bei
der Reaktion auf Schwankungen. Ein Erhöhen von Kp beschleunigt die Reaktion auf Schwankungen.
Die Integralverstärkung (Ki)
H
wird mit dem Integral des Fehlers zwischen dem Spannungssollwert und
dem eigentlichen Wert der Feldspannung multipliziert. Eine Erhöhung von Ki reduziert die Zeit bis zum
Erreichen eines Stabilitätszustandes.
Die Differentialverstärkung (Kd)
I
wird mit dem Differential des Fehlers zwischen dem Spannungssollwert
und dem eigentlichen Wert der Feldspannung multipliziert. Eine Erhöhung des Kd-Wertes verringert
Nachschwingen bei der Reaktion auf Schwankungen.
Zusätzliche FVR Stabilitätseinstellungen entfernen den Rauscheffekt auf die numerische Differenzierung
(Differentialzeitkonstante Td)
J
und stellen den Pegel der Spannungsreglerverstärkung auf den PID
Algorithmus (Ka)
K
mit einer empfohlenen Verstärkungsberechnung
L
ein.

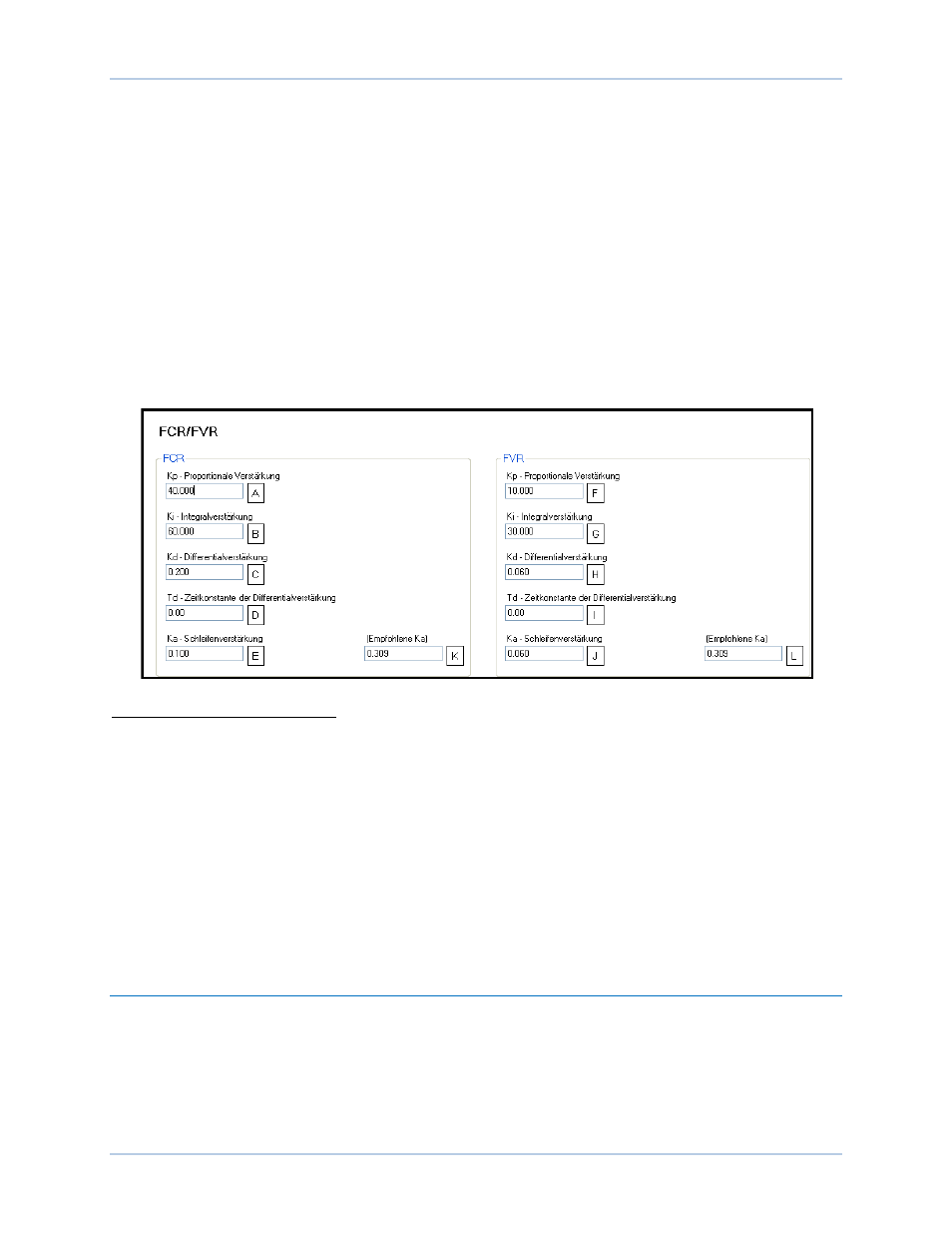

Abbildung 101. FCR und FVR Verstärkungseinstellungen
A
Kp – Proportionale Verstärkung: Einstellbar von 0 bis 1.000 in Schritten von 0,1.
B
Ki – Integralverstärkung: Einstellbar von 0 bis 1.000 in Schritten von 0,1.
C
Kd – Differentialverstärkung: Einstellbar von 0 bis 1.000 in Schritten von 0,1.
D
Td – Zeitkonstante der Differentialverstärkung: Einstellbar von 0 bis 1.000 in Schritten von 0,1.
E
Ka – Spannungsreglerverstärkung: Einstellbar von 0 bis 1 in Schritten von 0,001.
F
Kp – Proportionale Verstärkung: Einstellbar von 0 bis 1.000 in Schritten von 0,1.
G
Ki – Integralverstärkung: Einstellbar von 0 bis 1.000 in Schritten von 0,1.
H
Kd – Differentialverstärkung: Einstellbar von 0 bis 1.000 in Schritten von 0,1.
I
Td – Zeitkonstante der Differentialverstärkung: Einstellbar von 0 bis 1.000 in Schritten von 0,1.
J
Ka – Spannungsreglerverstärkung: Einstellbar von 0 bis 1 in Schritten von 0,001.
K
Empfohlene Ka – Empfohlene Ka basiert auf Berechnung unter Verwendung von Leerlauffeldspannung und
Betriebsleistungseingangsspannung.
L
Empfohlene Ka – Empfohlene Ka basiert auf Berechnung unter Verwendung von Leerlauffeldspannung und
Betriebsleistungseingangsspannung.
Andere Modi und Funktionen
BESTCOMSPlus
®
Navigationspfad: Einstellungs-Explorer, Sollwerte, Verstärkung, VAR, PF, OEL, UEL,
SCL, VAR Begrenzer
MMS Navigationspfad: Einstellungs-Explorer, Sollwerte, Verstärkungen, Andere Verstärkungen
Die Einstellungen für die Stabilitätsabstimmung der VAR und Leistungsfaktor Modi werden im DECS-250
zusammen mit den Einstellungen für die Stabilitätsabstimmung für Begrenzer, die
Stabilitätsabstimmung
DECS-250
