Begrenzer: Wählen Sie Auslösung bei Begrenzer aus, Auslösung bei Begrenzer UEL, Auslösung bei Begrenzer
OEL, Auslösung bei Begrenzer UEL OEL, Auslösung bei Begrenzer SCL, Auslösung bei Begrenzer UEL SCL,
Auslösung bei Begrenzer OEL SCL, Auslösung bei Begrenzer UEL OEL SCL oder Keine Auslösung.
G
Spannungsabgleich: Wählen Sie Auslösung bei VMM Aus, Auslösung bei VMM Ein oder Keine Auslösung.
H
Pri/Sec DECS: Wählen Sie Auslösung bei Primär, Auslösung bei Sekundär oder Keine Auslösung.
I
PSS: Wählen Sie Auslösung bei deaktiviert, Auslösung bei aktiviert oder Keine Auslösung.
J
Auto Sync: Wählen Sie Auslösung bei deaktiviert, Auslösung bei aktiviert oder Keine Auslösung.
K
FCR/FVR: Wählen Sie Auslösung bei FVR, Auslösung bei FCR oder Keine Auslösung.
L
Statik: Wählen Sie Auslösung bei deaktiviert, Auslösung bei aktiviert oder Keine Auslösung.
M
Netzwerklastteilung: Auslösung bei deaktiviert, Auslösung bei aktiviert oder Keine Auslösung.
N
Spannungsabfallkompensation: Wählen Sie Auslösung bei deaktiviert, Auslösung bei aktiviert oder Keine
Auslösung.
O
Querstromkompensation: Wählen Sie Auslösung bei deaktiviert, Auslösung bei aktiviert oder Keine Auslösung.
P
Test: Wählen Sie Auslösung bei deaktiviert, Auslösung bei aktiviert oder Keine Auslösung.
Pegel-Trigger
Pegelabhängige Auslösung initiiert eine Datenaufzeichnung auf der Basis des Wertes einer internen
Variablen. Bei der Variable kann es sich um einen Minimalwert oder einen Maximalwert handeln, der so
festgelegt ist, dass er eine Aufzeichnung auslöst, wenn die überwachte Variable einen
Minimalschwellwert von oben her unterschreitet oder einen Maximalschwellwert von unten her
überschreitet. Es kann auch ein Minimalschwellwert und ein Maximalschwellwert für die überwachte
Variable ausgewählt werden, wodurch der überwachte Wert eine Aufzeichnung auslöst, sobald er seinen
maximalen Schwellwert überschreitet oder den minimalen Schwellwert unterschreitet.
Pegel-Trigger werden in BESTCOMSPlus
®
im Register Pegel-Trigger (Abbildung 80) im
Datenaufzeichnungsbereich der Berichtskonfiguration konfiguriert. Das Register Pegel-Trigger besteht
aus einer Liste von Parametern, die für die Auslösung einer Datenaufzeichnung ausgewählt werden
können. Jeder Parameter verfügt über eine Einstellung zum Aktivieren des Pegel-Triggers, die die
Auslösung einer Datenaufzeichnung konfiguriert, wenn der Parameter über die Einstellung für den oberen
Schwellwert ansteigt oder unter die Einstellung für den unteren Schwellwert absinkt. Die für die
Auslösung einer Datenaufzeichnung verfügbaren Parameter werden im Folgenden aufgelistet. Der untere
und obere Schwellwert jedes Parameters hat einen Einstellungsbereich von –2 bis +2 mit einer
Schrittweite von 0,01.

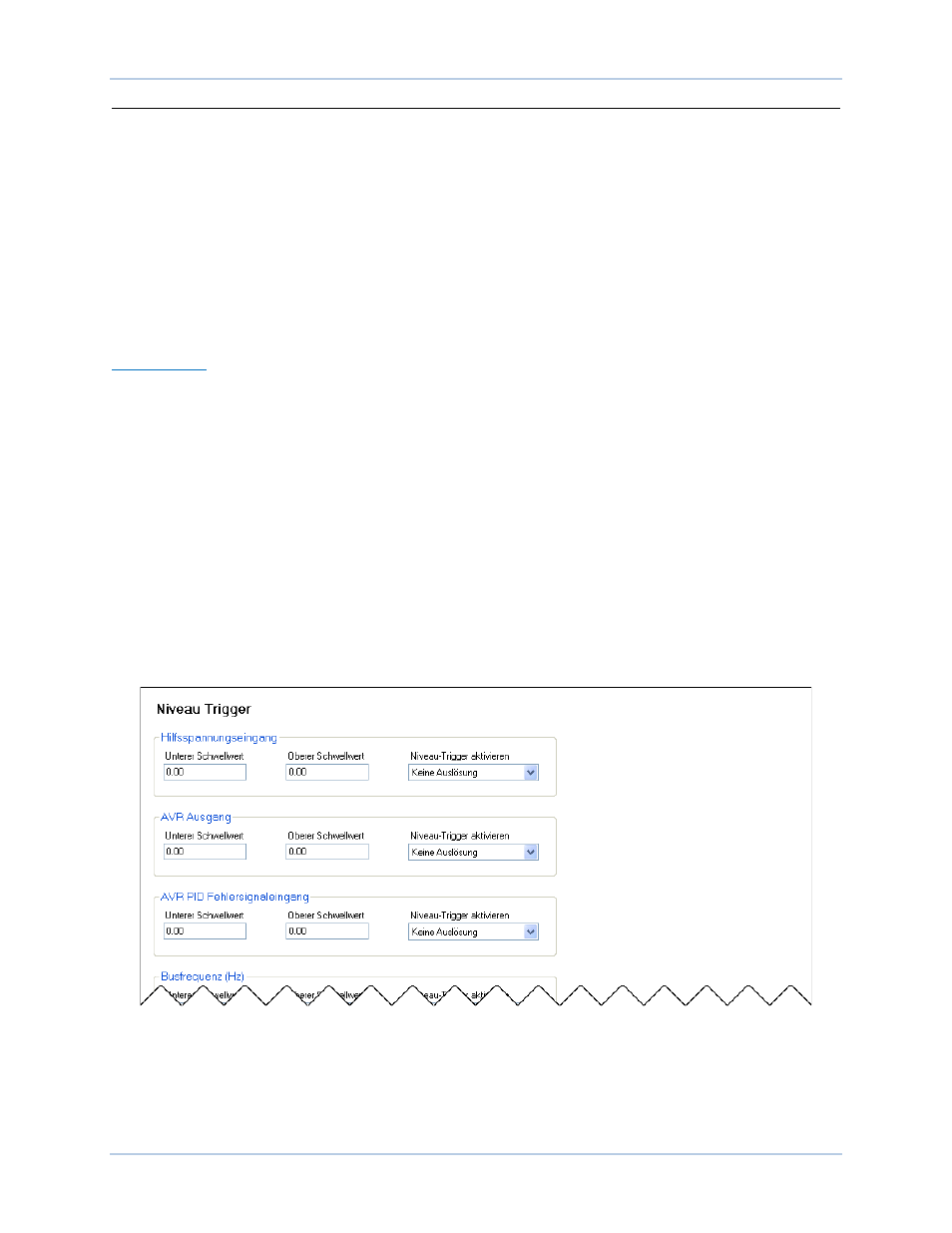

Abbildung 80. Datenaufzeichnung Pegel-Trigger
•
Hilfsspannungseingang (V)
•
AVR Ausgang
•
AVR PID Fehlersignaleingang (V)
•
Busfrequenz (Hz)
•
Busspannung (V)
•
Komp. Frequenzabweichung (Hz)
•
Steuerausgang
•
Querstromeingang (A)
•
Drift
•
FCR Fehler
•
FCR Ausgang
•
FCR Status
