9440375990 Rev H

203

Frequenzantwort

Die Testfunktionen für die Frequenzantwort sind durch Klick auf die Schaltfläche Frequenzantwort im
RTM Auswertungsfenster verfügbar. Die Funktionen im Fenster Frequenzantwort werden in Abbildung
157
dargestellt und im Folgenden beschrieben.

Testmodus

Frequenzantwort-Tests können im manuellen und automatischen Modus durchgeführt werden. Im
manuellen Modus kann eine einzelne Frequenz angegeben werden, um die entsprechenden Reaktionen
in Stärke und Phase zu erhalten. Im automatischen Modus wird BESTCOMSPlus

®

die Bandbreite der

Frequenzen überstreichen und entsprechende Reaktionen in Stärke und Phase erhalten.

Optionen für den manuellen Testmodus

Die Optionen für den manuellen Testmodus beinhalten Einstellungen zur Auswahl der Frequenz und
Größe des angelegten Testsignals. Eine Einstellung zur Zeitverzögerung wählt die Zeit aus, nach der die,
der angegebenen Frequenz entsprechende, Stärken- und Phasenreaktion berechnet wird. Diese
Verzögerung ermöglicht das Abklingen von Übergangsschwankungen bevor die Berechnungen
ausgeführt werden.

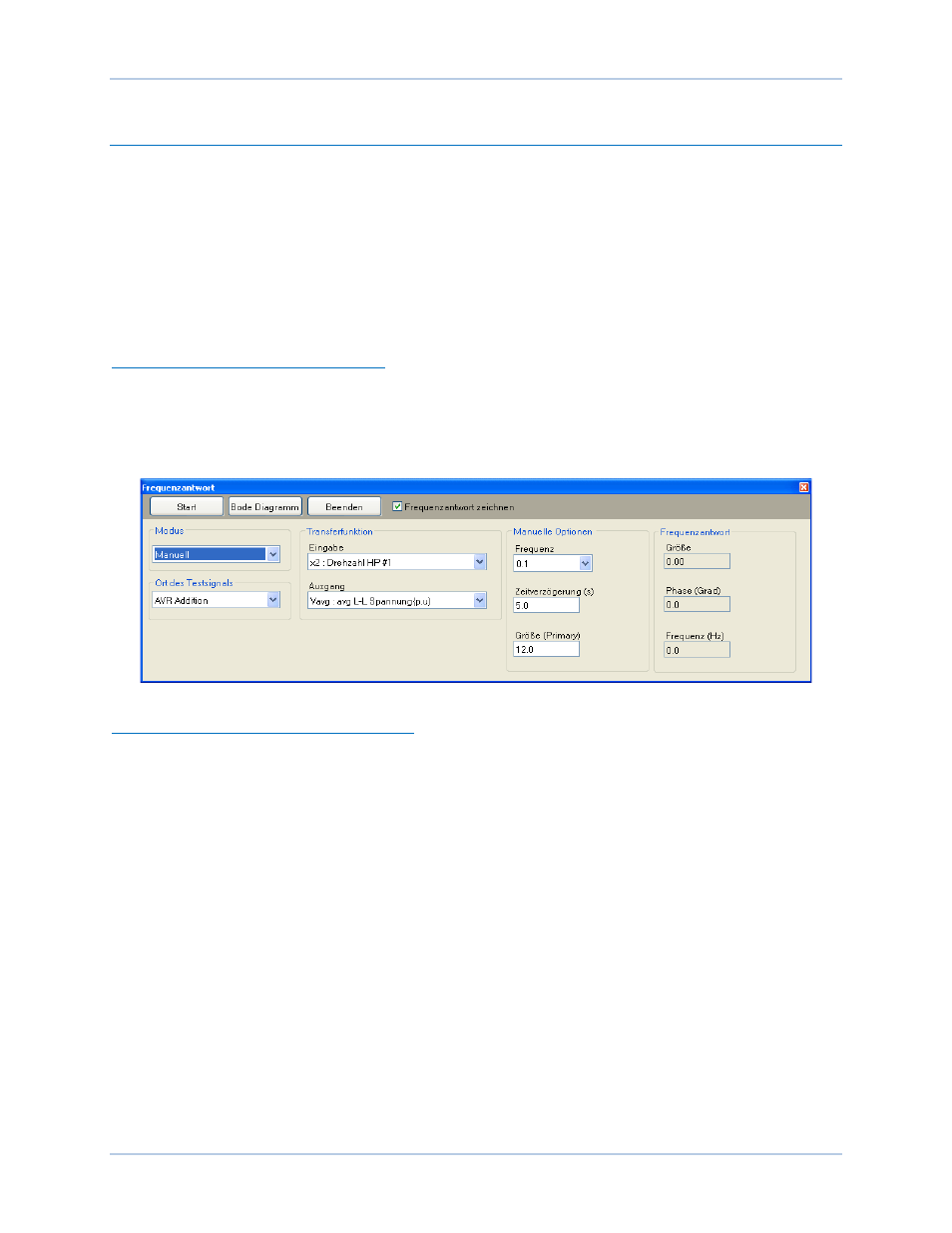

Abbildung 157. Frequenzantwortfenster

Optionen für den automatischen Testmodus

Die Optionen für den automatischen Testmodus beinhalten Einstellungen zur Auswahl der
Minimalfrequenz, der Maximalfrequenz und der Größe der Sinuswelle, die während eines
Frequenzantworttests angelegt wird.

Bode Diagramm

Ein Bode Diagramm kann ausgedruckt, geöffnet und in Diagrammformat (.gph) gespeichert werden.

Transferfunktion

Der Punkt in der Logikschaltung des , an dem ein Signal für die Auswertung der Stärke- und
Phasenreaktion injiziert wird, kann ausgewählt werden. Signalpunkte beinhalten die PSS Komp.
Frequenz, PSS Elektrische Leistung, Vergleichsglied, AVR PID Eingang und manueller PID Eingang.

Die Art des Eingangssignals, das injiziert wird und der Ausgangspunkt können ausgewählt werden und
beinhalten:

AvrOut

B Hz: Busfrequenz {Hz}

CntOp: Steuerausgang {pu}

CompF: Kompensierte
Frequenzabweichung

Statik

ErrIn: AVR Fehlersignal

FcrErr

FcrOut

FcrState

FvrErr

FvrOut

FvrState

G Hz: Generatorfrequenz {Hz}

DECS-250

Tests
