Seite 125
9440375990 Rev H
109

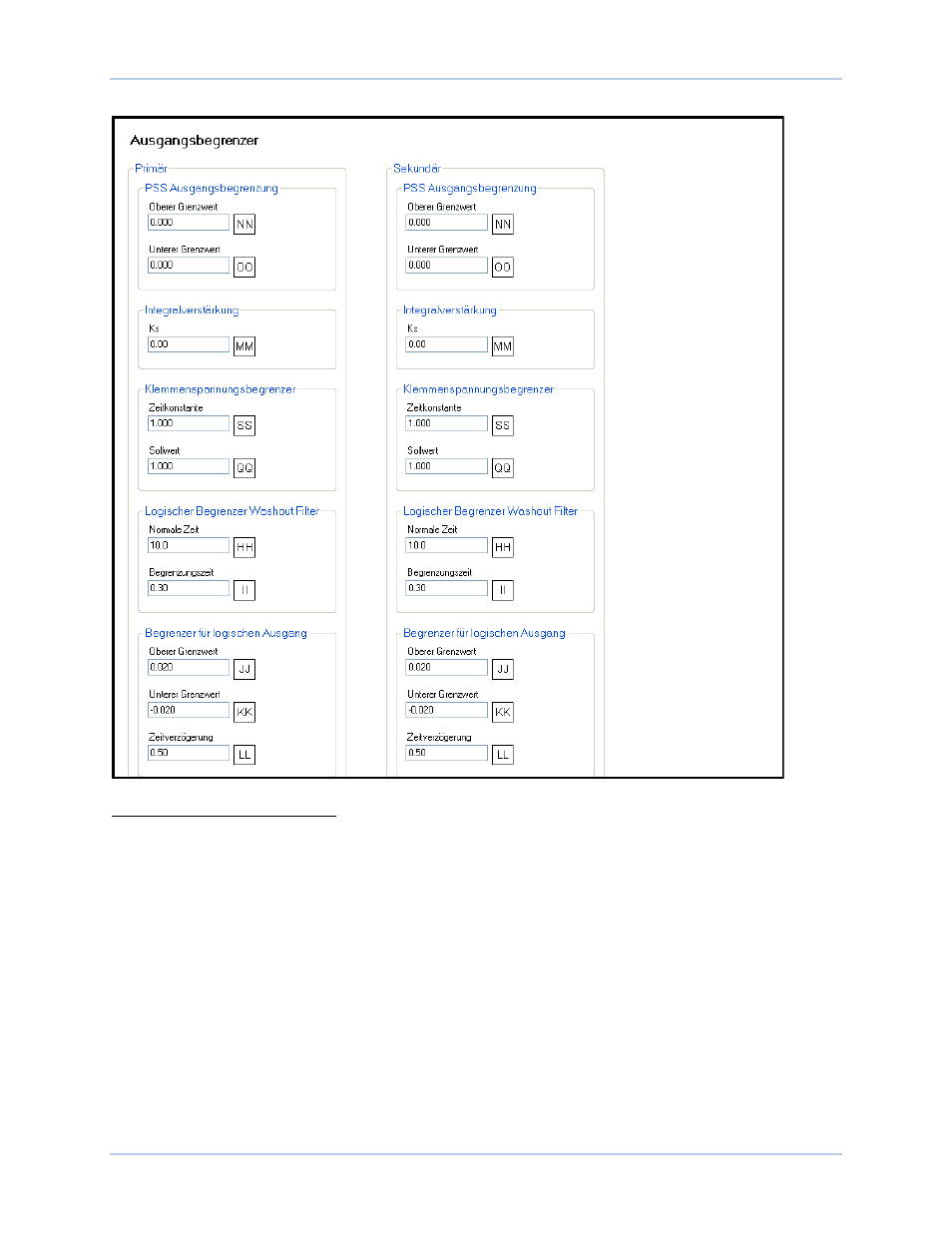

Abbildung 95. PSS Ausgangsbegrenzereinstellungen
A
PSS Steuerung: Aktivieren Sie das Kästchen, um PSS zu aktivieren.
B
Überwachungsfunktion Einschaltschwellwert: Einstellbar von 0 bis 1 in Schritten von 0,01.
C
Überwachungsfunktion Leistungshysterese: Einstellbar von 0 bis 1 in Schritten von 0,01.
D
Gruppenlogik Einstellung: Aktivieren Sie das Kästchen für die Aktivierung.
E
Leistungspegelschwellwert: Einstellbar von 0 bis 1 in Schritten von 0,01.
F
Leistungspegelhysterese: Einstellbar von 0 bis 1 in Schritten von 0,01.
G
Hochpassfilterung /Integrationszeitkonstante Tw1: Einstellbar von 1 bis 20 in Schritten von 0,01.
H
Hochpassfilterung /Integrationszeitkonstante Tw2: Einstellbar von 1 bis 20 in Schritten von 0,01.
I
Drehzahl Tiefpassfilter Schalter SSW 0: Wählen Sie aktiviert oder deaktiviert.
J
Tiefpass/Rampenverfolgung Zeitkonstante Tl1: Einstellbar von 1 bis 20 in Schritten von 0,01.
K
Rotorfrequenzberechnung – Quadratur Xq: Einstellbar von 0 bis 5 in Schritten von 0,001.
L
Leistungs- Washout Filter #2 Software-Schalter SSW 1: Wählen Sie aktiviert oder deaktiviert.
M
Hochpassfilterung /Integrationszeitkonstante Tw3: Einstellbar von 1 bis 20 in Schritten von 0,01.
N
Hochpassfilterung /Integrationszeitkonstante Tw4: Einstellbar von 1 bis 20 in Schritten von 0,01.
O
Hochpass-Filterung / Integration Trägheit (H): Einstellbar von 1 bis 25 in Schritten von 0,01.
P
Tiefpass/Rampenverfolgung Zeitkonstante Tl2: Einstellbar von 1 bis 20 in Schritten von 0,01.
Q
Leistungseingang Verstärkungsstufe Kpe: Einstellbar von 0 bis 2 in Schritten von 0,01.
R
Tiefpass/Rampenverfolgung Zeitkonstante Tl3: Einstellbar von 0,05 bis 0,2 in Schritten von 0,01.
DECS-250
Netzstabilisator
