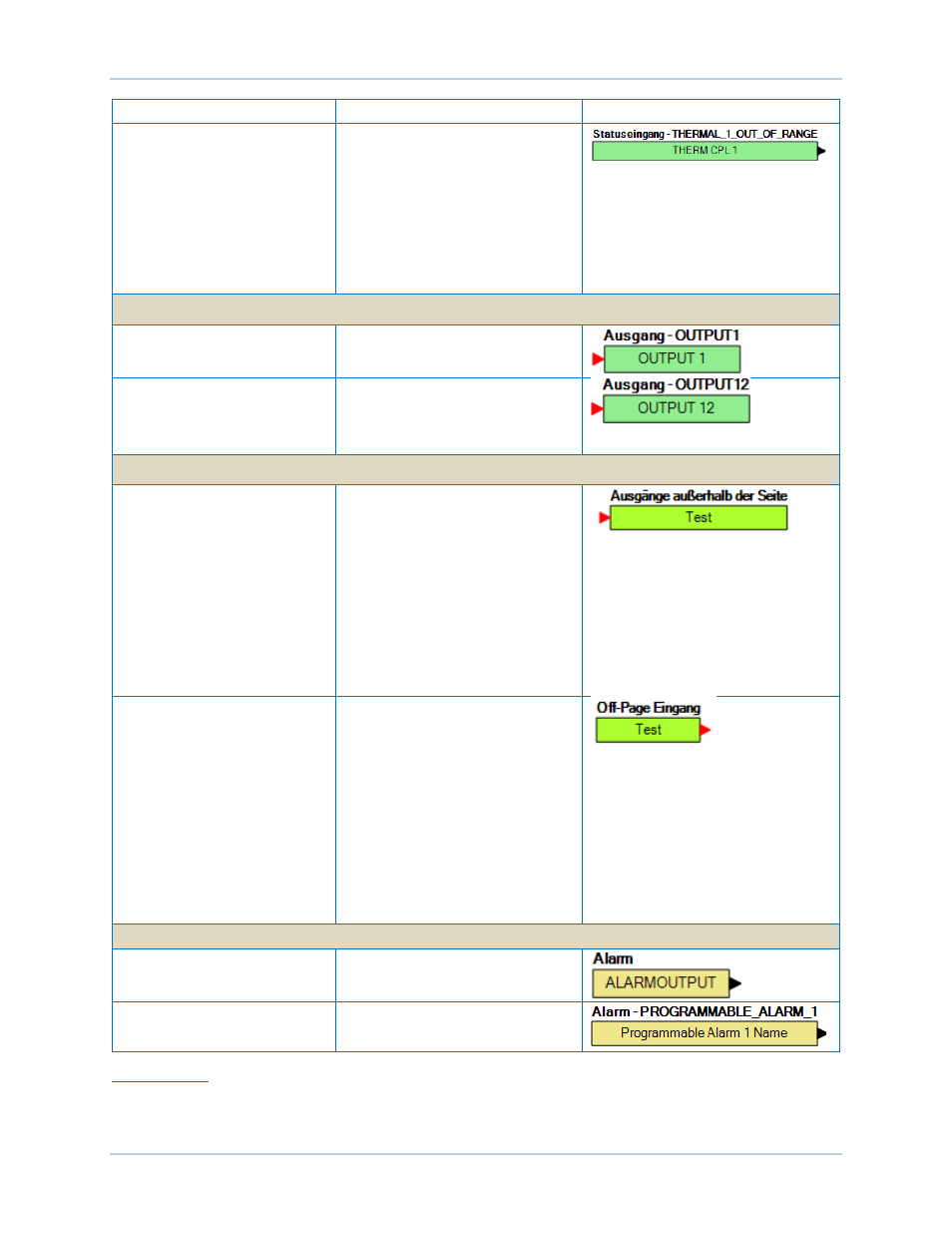

Name
Beschreibung
Symbol
Analogerweiterungsmodul
Fernsteuerungs-
Thermoelementeingänge,
Außerhalb des zulässigen
Bereichs 1 - 2
Jeder Fernsteuerungs-
Thermoelementeingang verfügt über
einen 'Außerhalb des zulässigen
Bereichs' Block. Wahr, wenn die
Parameter den 'Außerhalb des
zulässigen Bereichs' Schwellwert
überschreiten. Diese Funktion
alarmiert den Benutzer über ein
offenes oder beschädigtes
Analogeingangskabel.
Ausgangsobjekte
Physikalische Ausgänge
OUT1 - OUT11
Physikalische Ausgänge
1 bis 11.
Fernsteuerungsausgänge
OUT12 - OUT35
Fernsteuerungsausgänge
12 bis 35.
(Verfügbar, wenn ein optionales
CEM-2020 angeschlossen ist.)
Off-Page-Objekte
Off-Page-Ausgang
Wird in Verbindung mit dem Off-
Page-Eingang verwendet, um einen
Ausgang auf einer logischen Seite in
einen Eingang auf einer anderen
logischen Seite umzuwandeln. Die
Ausgänge können durch Rechtsklick
und Auswahl der Option „Ausgang
umbenennen“ umbenannt werden.
Per Rechtsklick werden außerdem
die Seiten angezeigt, auf denen die
entsprechenden Eingänge zu finden
sind. Durch die Auswahl der Seite
gelangen Sie zu dieser Seite.
Off-Page-Eingang
Wird in Verbindung mit dem Off-
Page-Ausgang verwendet, um einen
Ausgang auf einer logischen Seite in
einen Eingang auf einer anderen
logischen Seite umzuwandeln. Die
Eingänge können durch Rechtsklick
und Auswahl der Option „Eingang
umbenennen“ umbenannt werden.
Per Rechtsklick werden außerdem
die Seiten angezeigt, auf denen die
entsprechenden Ausgänge zu finden
sind. Durch die Auswahl der Seite
gelangen Sie zu dieser Seite.
Alarme
Globaler Alarm
Wahr, wenn ein oder mehrere
Alarme gesetzt sind.
Programmierbare Alarme 1 - 16
Wahr, wenn ein programmierbarer
Alarm gesetzt ist.
Komponenten
Diese Gruppe beinhaltet logische Gatter, Abgriff- und Abfall-Zeitgeber, Verriegelungen und
Kommentarblöcke. Tabelle 11 listet die Namen und Beschreibungen der Objekte in der Komponenten
Gruppe auf.
