9440375990 Rev H 187
Brücke
Eine Einstellung für die Leistungseingangskonfiguration A bestimmt die Konfiguration für die
Betriebsleistung des DECS-250. Alle anderen Einstellungen in diesem Fenster werden deaktiviert und nur
vom Digitalen Erregungssteuersystem DECS-250N verwendet.

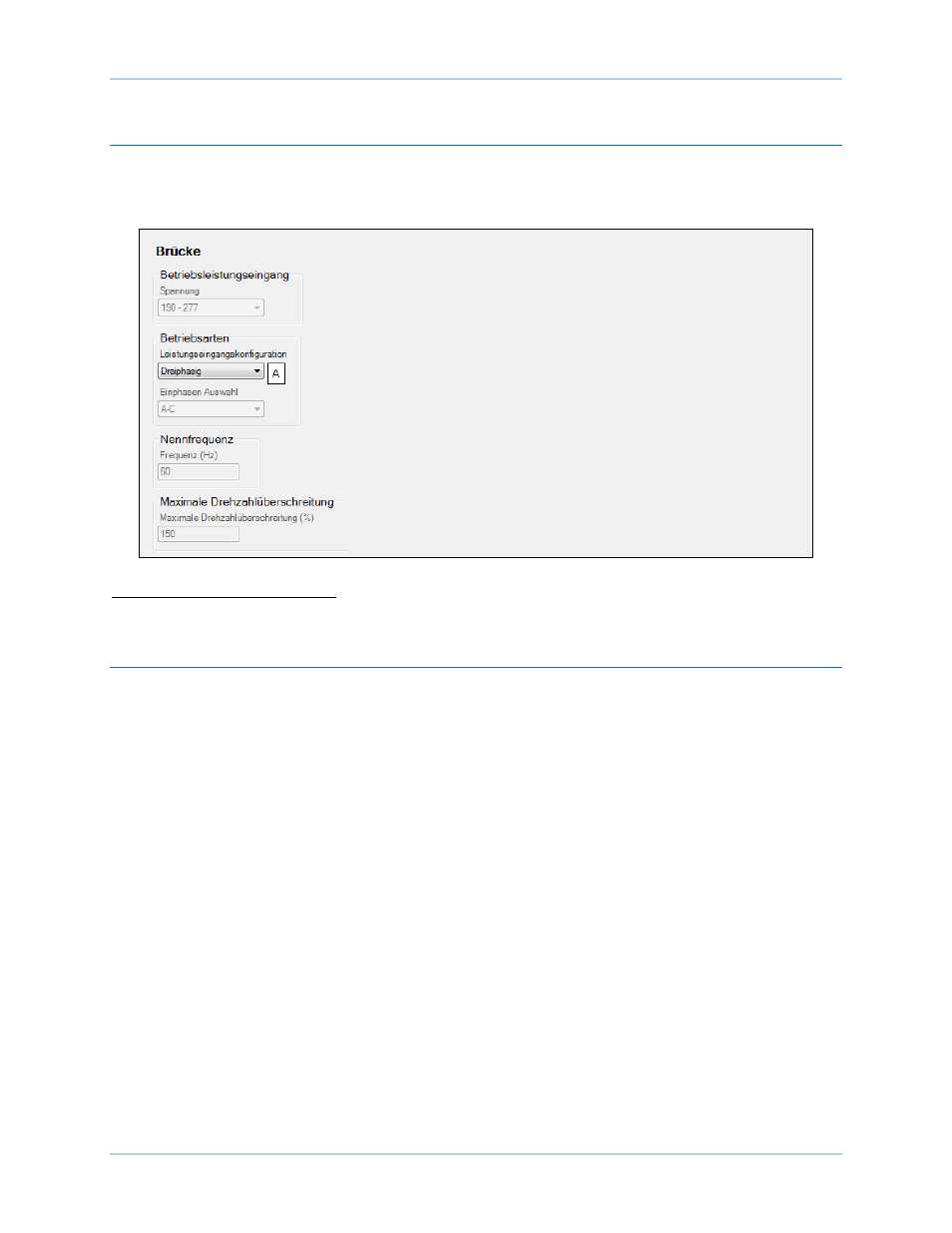

Abbildung 147. Leistungseingangskonfiguration
A Leistungseingangskonfiguration: Wählen Sie Einphasig oder Dreiphasig.
Abtasttransformator Nennwerte und Konfiguration
BESTCOMSPlus ® Navigationspfad: Einstellungs-Explorer, Systemparameter, Abtasttransformatoren
MMS Navigationspfad: Einstellungs-Explorer, Systemparameter, Abtasttransformatoren
Die Konfiguration des DECS-250 beinhaltet das Eintragen der Primär- und Sekundärwerte der
Transformatoren, die die Werte für die Generator- und Busabtastung an das DECS-250 liefern. Diese
Konfigurationseinstellungen werden in Abbildung 148 gezeigt.
Generator PT
Die Spannungseinstellungen für die Primär- A und Sekundärwindungen B des Generator PT legen die
nominellen PT Spannungen fest, die vom DECS-250 erwartet werden. ABC oder ACB Phasendrehung C
kann verarbeitet werden. Optionen für die Generatorspannungs-Abtastanschlüsse D beinhalten einphasige
(über die Phasen C und A) und dreiphasige Abtastung unter Verwendung dreiadriger Verbindungen.
Generator CT
Die Stromeinstellungen für die Primär- E und Sekundärwindungen F des Generator CT legen die nominellen
CT Stromwerte fest, die vom DECS-250 erwartet werden. Der DECS-250 Abtaststrom kann von einer
einzelnen Phase oder von allen drei Generatorphasen
G bezogen werden.
Bus PT
Die Spannungseinstellungen für die Primär- H und Sekundärwindungen I des Bus PT legen die nominellen
BUS PT Spannungen fest, die vom DECS-250 erwartet werden. Optionen für die Busspannungs-
Abtastanschlüsse
J beinhalten einphasige (über die Phasen C und A) und dreiphasige Abtastung unter
Verwendung dreiadriger Dreiecksschaltungen.
DECS-250 Konfiguration
