Basler Electric DECS-250 Benutzerhandbuch
Seite 382
366
9440375990 Rev H

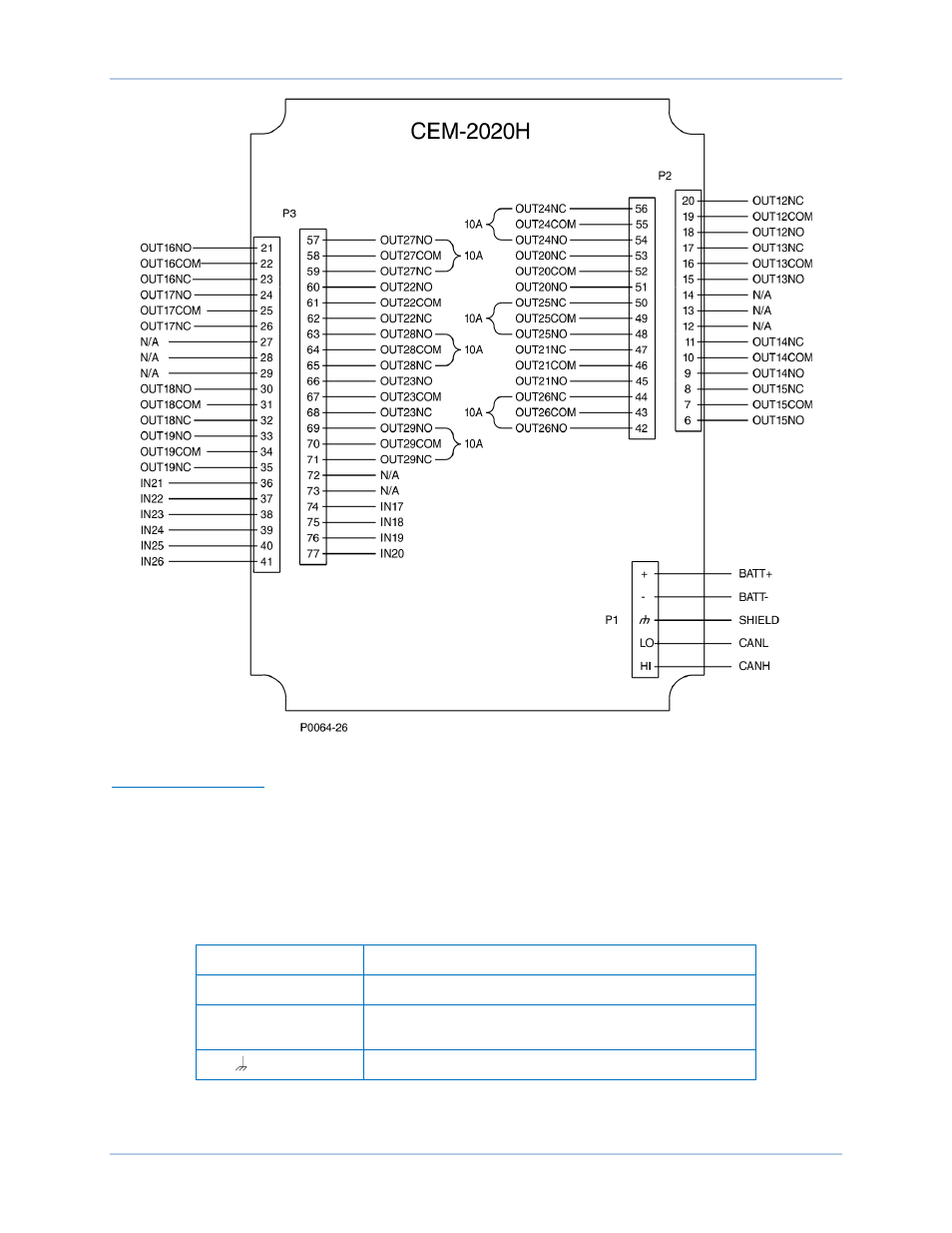

Abbildung 187. CEM-2020H Eingangskontakt- und Ausgangskontaktklemmen
CAN Bus Schnittstelle
Diese Anschlüsse ermöglichen die Kommunikation mittels des SAE J1939 Protokolls und bieten
Hochgeschwindigkeitskommunikation zwischen dem Kontakterweiterungsmodul und dem DECS-250. Die
Verbindungen zwischen dem CEM-2020 und dem DECS-250 sollten mit abgeschirmten Twisted-Pair
Kabel hergestellt werden. Die Anschlüsse der CANbus Schnittstelle werden in Tabelle 44 aufgelistet.
Siehe Abbildung 188 und Abbildung 189.
Tabelle 44. Anschlüsse der CANbus Schnittstelle
Klemme
Beschreibung
P1- HI (CAN H)
CAN High Anschluss (gelber Draht)
P1- LO (CAN L)
CAN Low Anschluss (grüner Draht)
P1-
(SHIELD)
CAN Drain Anschluss
Kontakterweiterungsmodul
DECS-250
