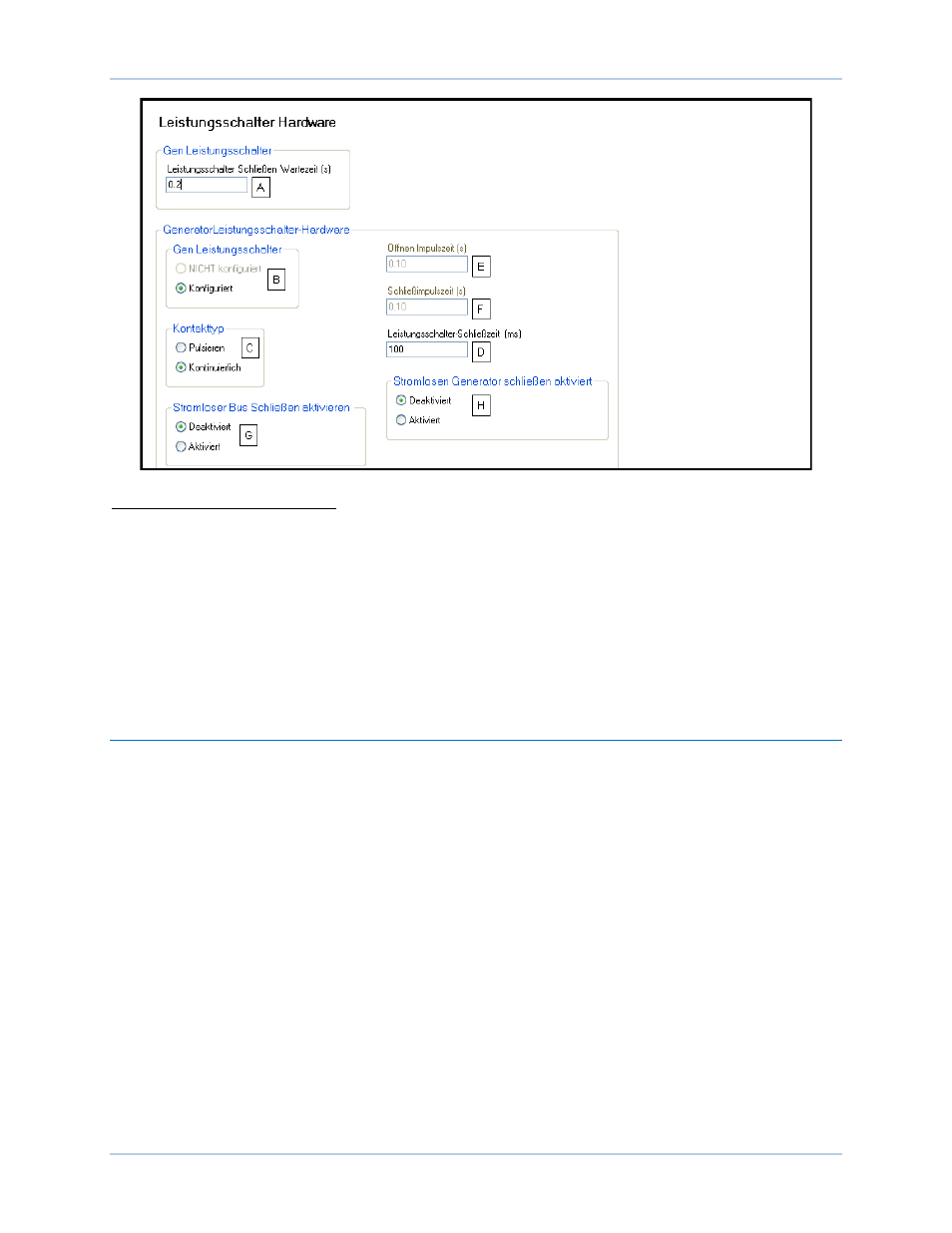

Abbildung 12. Leistungsschalter - Einstellungen zur Hardwarekonfiguration
A
Leistungsschalter Schließen Wartezeit: Einstellbar von 0,1 bis 600 s in Schritten von 0,1 s.
B
Gen Leistungsschalter: Wählen Sie Konfiguriert oder NICHT konfiguriert.
C
Kontaktart: Wählen Sie Impuls oder permanent.
D
Leistungsschalter -Schließzeit: Einstellbar von 0 bis 800 ms in Schritten von 5 ms.
E
Öffnen Impulszeit: Einstellbar von 0,01 bis 5 s in Schritten von 0,01 s. Diese Einstellung steht nur zur
Verfügung, wenn die Kontaktart Impuls ist.
F
Schließen Impulszeit: Einstellbar von 0,01 bis 5 s in Schritten von 0,01 s. Diese Einstellung steht nur zur
Verfügung, wenn die Kontaktart Impuls ist.
G
Stromlosen Bus schließen: Wählen Sie Aktiviert oder Deaktiviert.
H
Stromlosen Generator schließen aktiviert: Wählen Sie Aktiviert oder Deaktiviert.
Erkennung des Generator- und Buszustands
BESTCOMSPlus
®
Navigationspfad: Einstellungs-Explorer, Synchronisator/Spannungsabgleich, Bus
Zustandserkennung
MMS Navigationspfad: Einstellungs-Explorer, Sync/Spannungsabgleich, Bus Zustandserkennung
Das DECS-250 überwacht die Spannung und Frequenz des Generators und des Busses, um
festzustellen, wann ein Schließen des Leistungsschalters angebracht ist. Die Einstellungen zur
Erkennung des Generator- und Buszustandes werden in Abbildung 13 dargestellt.
Generatorzustand
Ein stromloser Generator wird von DECS-250 erkannt, wenn die Generatorspannung für den Zeitraum
der 'Aktivierungsverzögerung stromloser Generator
A
' unter den Schwellwert für einen stromlosen
Generator fällt
B
.
Ein ausgefallener Generator wird erkannt, wenn die Generatorspannung oder -frequenz für den Zeitraum
der 'Aktivierungsverzögerung ausgefallener Generator
C
' nicht den festgelegten Kriterien zur
Generatorstabilität entspricht. Die Parameter zur Generatorstabilität werden unter Generatorstabilität
beschrieben.
