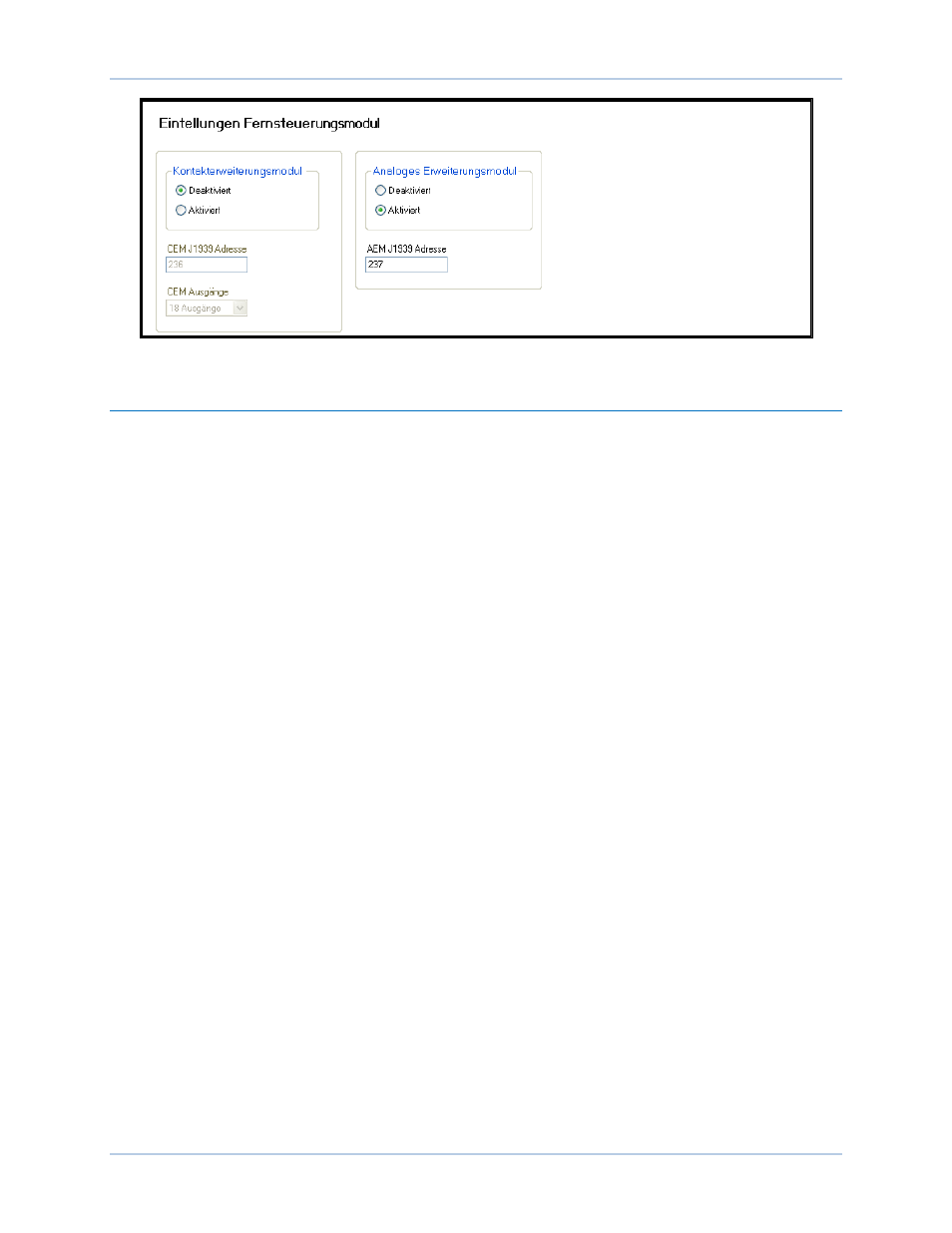

Abbildung 173. Eintellungen Fernsteuerungsmodul
Funktionsbeschreibung
Analogeingänge
BESTCOMSPlus Navigationspfad: Einstellungen, Programmierbare Eingänge, Fernsteuerungs-
Analogeingänge
MMS Navigationspfad: Einstellungen, Programmierbare Eingänge, Fernsteuerungs- Analogeingänge
Das AEM-2020 bietet acht Analogeingänge, die einen verriegelten oder nicht verriegelten Alarm melden
können. Die Analogeingänge werden immer überwacht und ihr Status wird in den entsprechenden
Messfenstern angezeigt. Um die Identifizierung der Analogeingänge zu vereinfachen, kann jedem
Eingang ein benutzerdefinierter Name
A zugewiesen werden.
Wählen Sie den Eingangstyp B . Wählen Sie den Betrag an Hysterese C , der benötigt wird, um schnelles
Umschalten des Alarms zu verhindern. Eine vom Benutzer einstellbare Ladeverzögerung D ermöglicht die
Konfiguration der Überwachung des Analogeingangsschwellwertes auf eine von zwei Arten. (1) Wenn die
Ladeverzögerung auf Null gestellt ist, wird die Schwellwertüberwachung die ganze Zeit durchgeführt,
unabhängig davon, ob Erregung aktiviert ist oder nicht. (2) Wenn die Ladeverzögerung auf einen Wert
ungleich Null eingestellt ist, beginnt die Schwellwertüberwachung, wenn die Ladeverzögerung abgelaufen
ist, nachdem der Systemanlauf abgeschlossen ist. Ein 'außerhalb des zulässigen Bereichs' Alarm,
konfiguriert im Fenster Alarmkonfiguration, Alarme in BESTCOMSPlus, alarmiert den Benutzer im Falle
eines offenen oder beschädigten analogen Eingangskabels. Wenn er aktiviert ist, schaltet die Stopp-
Modus Sperre
E den Schutz für die Analogeingänge ab, sobald die Erregung gestoppt wird.
Für den gewählten Eingangstyp müssen Bereiche eingestellt werden. Param. Min. F steht in Beziehung zu
Min. Eingangsstrom G oder Min. Eingangsspannung H und Param. Max. I steht in Beziehung zu Max.
Eingangsstrom J oder Max. Eingangsspannung K .
Jeder Analogeingang kann individuell für Über- oder Unter-Modus L konfiguriert werden, um einen Alarm
zu melden, wenn das analoge Eingangssignal den Schwellwert- über oder unterschreitet M . Alarme
werden im Fenster Alarmkonfiguration, Alarme in BESTCOMSPlus konfiguriert. Eine vom Benutzer
einstellbare Aktivierungsverzögerung
N verzögert die Alarmmeldung, nachdem der Schwellwert
überschritten wurde.
Die Fernsteuerungs-Analogeingänge werden in ein programmierbares BESTlogicPlus Logikschema
eingebunden, indem sie in BESTlogicPlus aus der E/A Gruppe ausgewählt werden. Konsultieren Sie das
Kapitel BESTlogicPlus für weitere Details.
Die Einstellungen für Fernsteuerungs-Analogeingänge in BESTCOMSPlus werden in Abbildung 174
dargestellt. Es wird der Fernsteuerungs-Analogeingang #1 gezeigt.
