Seite 75
9440375990 Rev H9440375990 Rev H
59

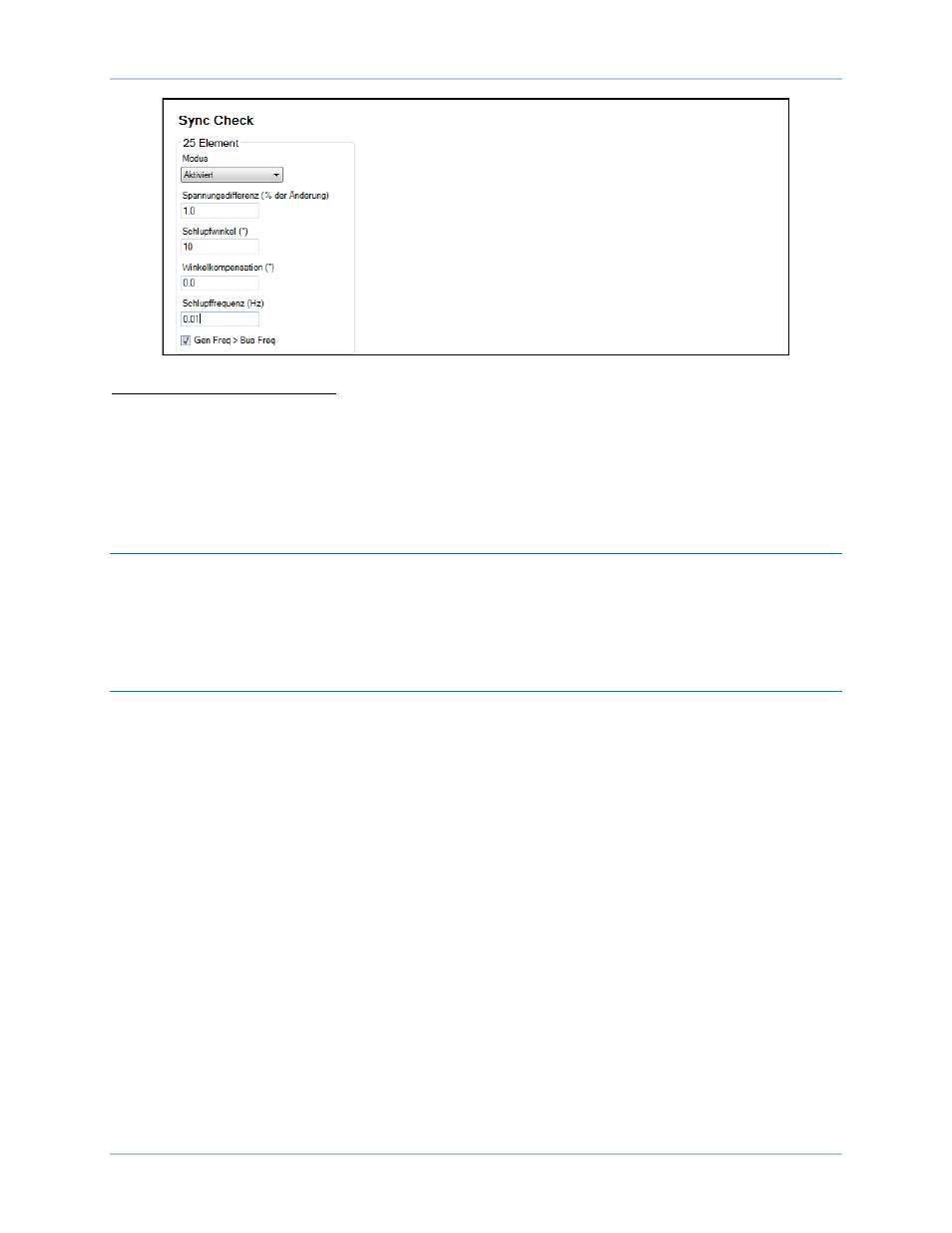

Abbildung 40. Schutzeinstellungen der Synchronisationsprüfung
A
Sync-Prüfung Modus: Wählen Sie Aktiviert oder Deaktiviert.
B
Sync-Prüfung Spannungsdifferenz (%): Einstellbar von 0 bis 50% in Schritten von 0,1%.
C
Sync-Prüfung Schlupfwinkel (Grad): Einstellbar von 1 bis 99° in Schritten von 0,1°.
D
Sync-Prüfung Schlupffrequenz (Hz): Einstellbar von 0,01 bis 0,5 Hz in Schritten von 0,01 Hz.
E
Winkelkompensation (°): Einstellbar von 0,0 bis 359,9° in Schritten von 0,1°.
F
Gen Freq > Bus Freq: Aktivieren (markiert) oder deaktivieren (nicht markiert)
Generatorfrequenz unter 10 Hertz
Der Zustand Generator unter 10 Hz wird angezeigt, wenn die Generatorfrequenz unter 10 Hz abfällt oder
wenn die Restspannung bei 50/60 Hz zu niedrig ist. Eine Generator unter 10 Hz Meldung wird
automatisch zurückgesetzt, wenn die Generatorfrequenz über 10 Hz ansteigt oder wenn die
Restspannung über den Schwellwert ansteigt.
Konfigurierbarer Schutz
BESTCOMSPlus
®
Navigationspfad: Einstellungs-Explorer, Schutz, Konfigurierbarer Schutz
MMS Navigationspfad: Einstellungs-Explorer, Schutz, Konfigurierbarer Schutz
Das DECS-250 verfügt über acht programmierbare Schutzelemente, die verwendet werden können, um
die standardmäßigen Schutzfunktionen des DECS-250 zu ergänzen. Die in BESTCOMSPlus
®
konfigurierbaren Schutzeinstellungen werden in Abbildung 41 gezeigt. Damit die Schutzelemente
einfacher identifiziert werden können, kann jedes Element mit einem benutzerdefinierten Namen
versehen werden
A
. Ein Schutzelement wird konfiguriert, indem der zu überwachende Parameter
B
ausgewählt wird und dann die Betriebsmerkmale für das Element festgelegt werden. Jeder der folgenden
Parameter kann ausgewählt werden.
•
Analogeingang 1, 2, 3, 4, 5, 6, 7, 8
•
Hilfseingangsstrom (mA)
•
Hilfseingangsspannung
•
Busfrequenz
•
Busspannung: V
AB
, V
BC
oder V
CA
•
EDM Welligkeit
•
Erregerfeldstrom
•
Erregerfeldspannung
•
Generatorstrom: I
A
, I
B
, I
C
oder Mittelwert
•
Generatorfrequenz
•
Generator-Leistungsfaktor
•
Generatorspannung: V
AB
, V
BC
, V
CA
oder Mittelwert
•
Kilovarstunden
DECS-250
Schutz
