356 9440375990 Rev H

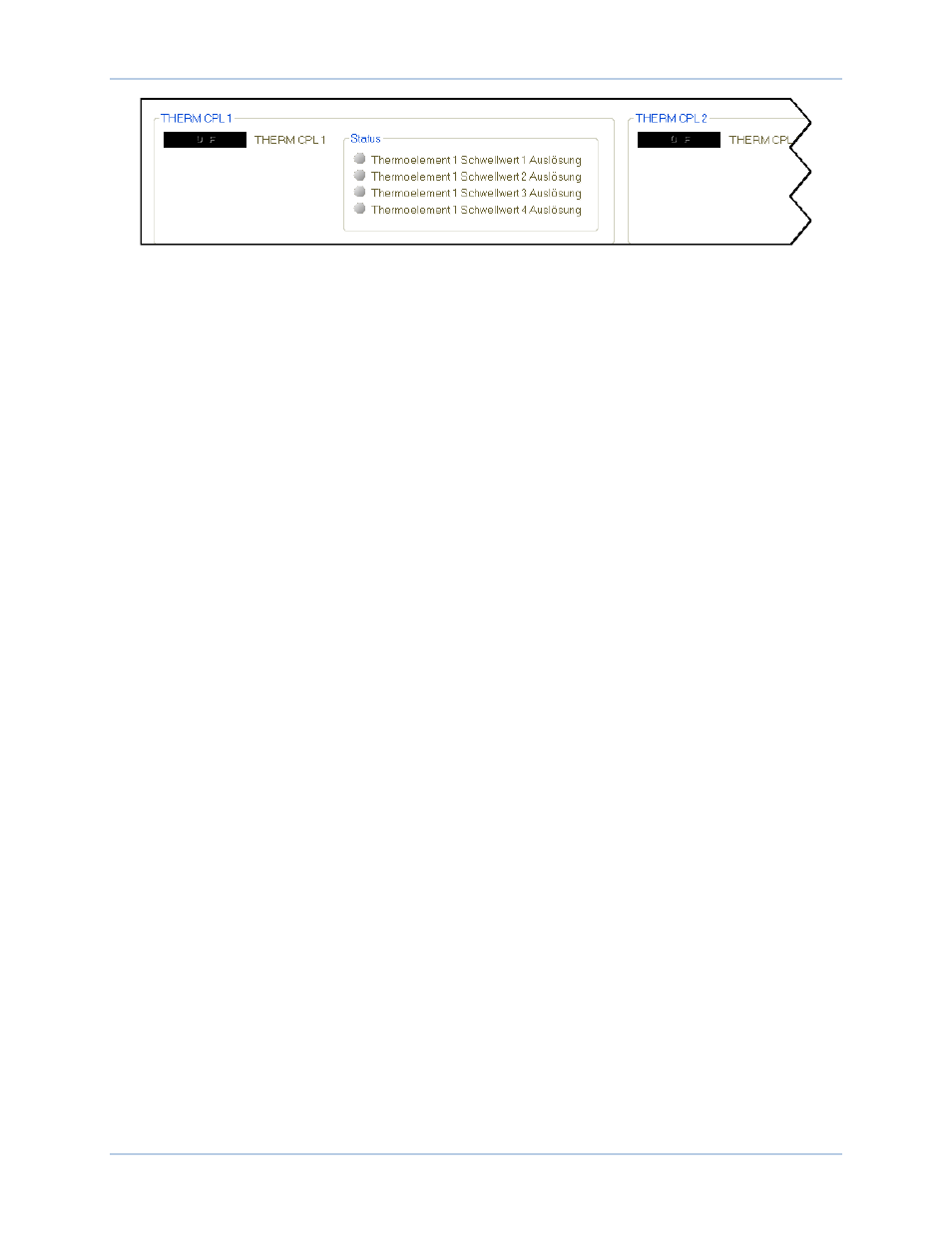

Abbildung 180. Messung Fernsteuerungs- Thermoelement Eingänge
Analoge Eingangswerte
BESTCOMSPlus Navigationspfad: Messung, Status, Eingänge, Fernsteuerungs- Analogeingangswerte
MMS Navigationspfad: Messung, Status, Eingänge, Fernsteuerungs- Analogeingangswerte
In diesem Fenster werden die Werte der skalierten Analogeingänge, der unbearbeiteten Analogeingänge,
der RTD Eingangstemperaturen, der unbearbeiteten RTD Eingänge, der Thermoelement
Eingangstemperaturen und der unbearbeiteten Thermoelement Eingänge angezeigt.
Für jeden Analogeingang werden die unbearbeiteten Eingangsmesswerte und die skalierten
Eingangsmesswerte gezeigt. Dies ist von Nutzen, um zu überprüfen, ob das AEM-2020 einen gültigen
unbearbeiteten Eingangswert sieht (d.h. den unbearbeiteten 0 bis 10 Volt Spannungseingang oder den 4
bis 20 mA Stromeingang). Der skalierte Wert entspricht dem unbearbeiteten Eingang, skaliert in den
Bereich, der durch die Parameterwerte für Parameter Minimum und Parameter Maximum in den
Einstellungen für Fernsteuerungs-Analogeingänge angegeben wurde. Siehe Abbildung 181.
Wenn eine Verbindung zum DECS-250 besteht, öffnet die Kalibrieren Schaltfläche im Fenster
Fernsteuerungs- Analogeingangswerte das Fenster 'Kalibrierung der Analogeingangstemperaturen', das
in Abbildung 182 gezeigt wird. Dieses Fenster wird dazu verwendet, die RTD Eingänge 1 bis 8 und die
Thermoelement Eingänge 1 und 2 zu kalibrieren.
Analogerweiterungsmodul DECS-250
