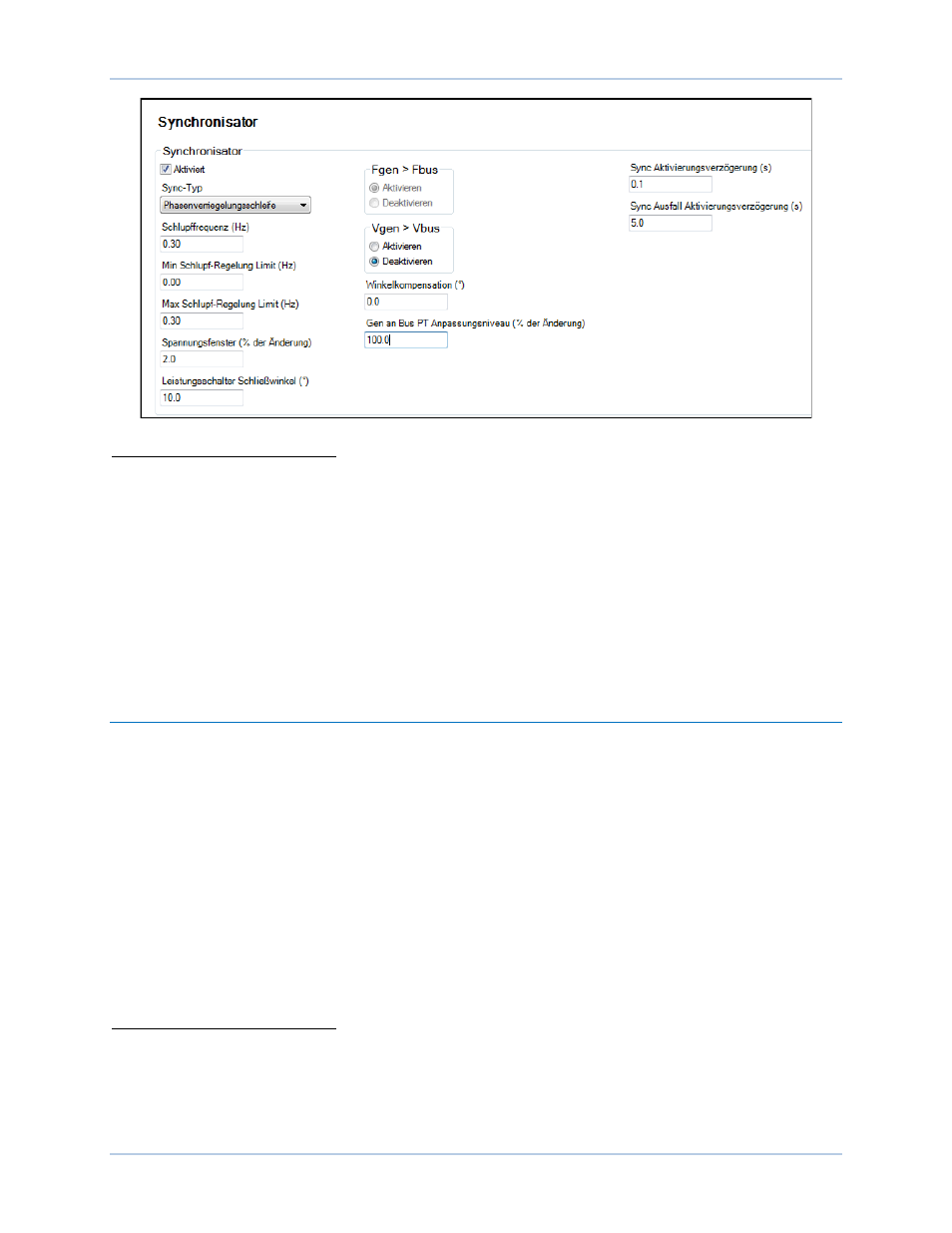

Abbildung 10. Einstellungen zur Generatorsynchronisation
A
Sync Typ: Wählen Sie Vorausschauend oder Phasenverriegelungsschleife.
B
Schlupffrequenz: Einstellbar von 0,1 bis 0,5 Hz in Schritten von 0,05 Hz.
C
Min Schlupfsteuerungsgrenze: Einstellbar von 0,1 bis 2,0 Hz in Schritten von 0,01 Hz.
D
Max Schlupfsteuerungsgrenze: Einstellbar von 0,1 bis 2,0 Hz in Schritten von 0,01 Hz.
E
Fgen>Fbus: Wählen Sie aktiviert oder deaktiviert.
F
Leistungsschalter Schließwinkel: Einstellbar von 3 bis 20° in Schritten von 0,5°.
G
Sync Aktivierungsverzögerung: Einstellbar von 0,1 bis 0,8 s in Schritten von 0,1 s.
H
Spannungsfenster: Einstellbar von 2 bis 15% in Schritten von 0,5%.
I
Vgen>Vbus: Wählen Sie aktiviert oder deaktiviert.
J
Gen an Bus PT Anpassungspegel: Einstellbar von 0 bis 700% in Schritten von 0,1%.
K
Winkelkompensation (°): Einstellbar von 0,0 bis 359,9° in Schritten von 0,1°.
L
Sync Ausfall Aktivierungsverzögerung: Einstellbar von 0,1 bis 0,8 s in Schritten von 0,1 s.
Spannungsabgleich
BESTCOMSPlus
®
Navigationspfad: Einstellungs-Explorer, Synchronisator/Spannungsabgleich,
Spannungsabgleich
MMS Navigationspfad: Einstellungs-Explorer, Sync/Spannungsabgleich, Spannungsabgleich
Wenn er aktiviert ist, wirkt der Spannungsabgleich
A
im AVR Steuermodus und korrigiert automatisch den
Sollwert des AVR Modus, um ihn an die abgetastete Busspannung anzupassen. Spannungsabgleich
basiert auf zwei Parametern: Bandbreite und Abgleichpegel.
Das Spannungsabgleichsband
B
definiert das Fenster, in dem sich die Generatorspannung befinden muss,
damit der Spannungsabgleich wirksam wird.
Als Ausgleich für Aufspann- oder Abspanntransformatoren im System wird eine Einstellung für den
Generator an Bus Leistungstrafo Anpassungspegel
C
bereitgestellt. Das DECS-250 passt die abgetastete
Generatorspannung um diesen Prozentsatz an. Diese Einstellung wird auch im oben gezeigten
Synchronisatorfenster angezeigt. Wird der Wert geändert, so wird dies an beiden Stellen angezeigt.
Die Einstellungen für den Spannungsabgleich werden in Abbildung 11 dargestellt.
A
Spannungsabgleich: Wählen Sie Funktion aktivieren oder deaktivieren.
B
Bandbreite: Einstellbar von 0 bis 20% in Schritten von 0,1%.
C
Gen an Bus PT Anpassungsniveau: Einstellbar von 0 bis 700% in Schritten von 0,1%.
