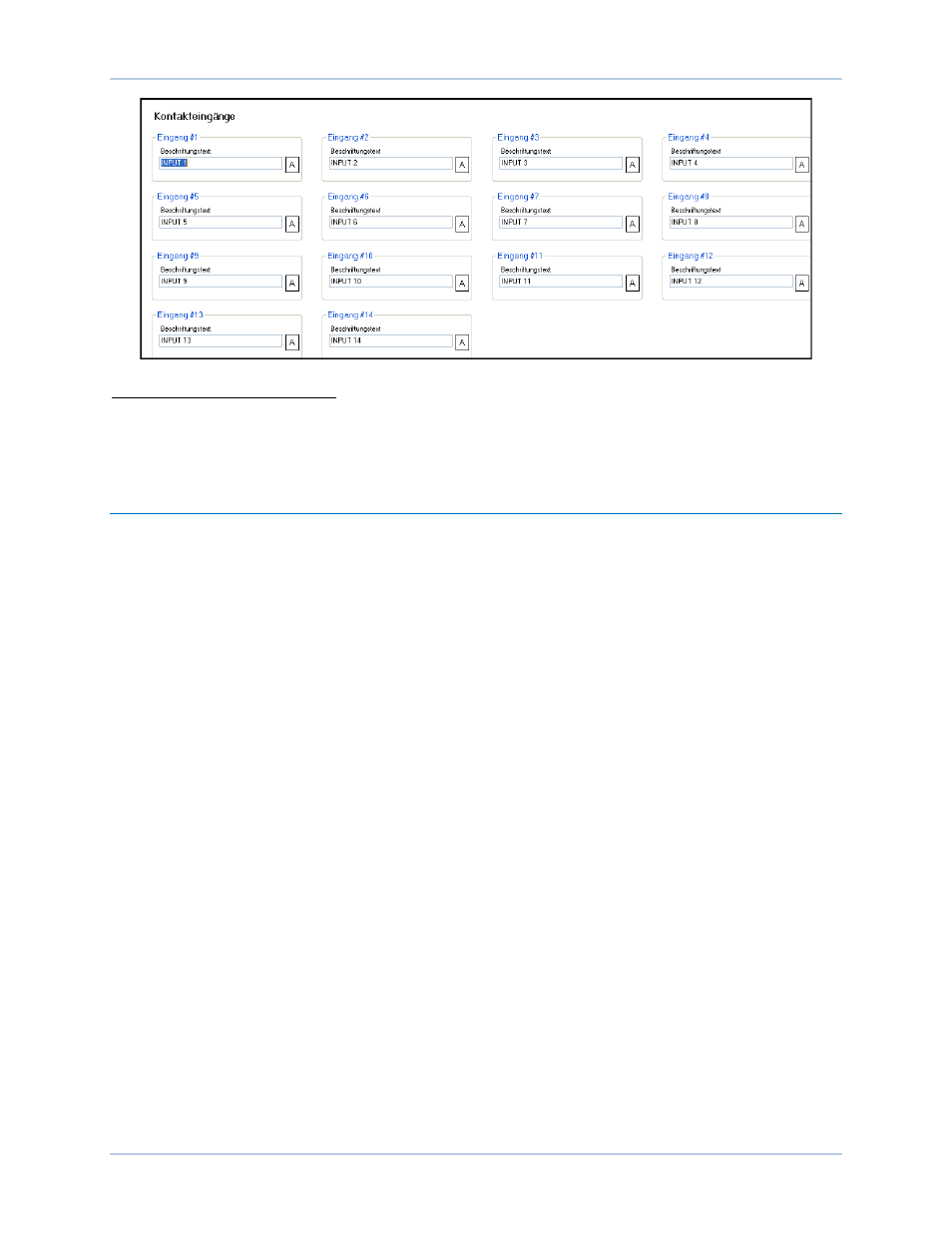

Abbildung 23. Kontakteingangsbeschriftungen
A
Beschriftungstext: Geben Sie eine Zeichenkette von bis zu 64 alphanumerischen Zeichen ein.
Siehe Klemmen und Steckverbinder für eine Darstellung der Klemmen für die programmierbaren
Eingänge.
Kontaktausgänge
BESTCOMSPlus
®
Navigationspfad: Einstellungs-Explorer, Programmierbare Ausgänge,
Kontaktausgänge
MMS Navigationspfad: Nicht über die MMS verfügbar.
Die Kontaktausgänge des DECS-250 bestehen aus einem speziellen Wächterausgang und 11
programmierbaren Ausgängen. Mit dem optionalen Kontakterweiterungsmodul (CEM-2020H) stehen
zusätzliche 18 Kontaktausgänge zur Verfügung. Das optionale CEM-2020 bietet zusätzliche 24
Kontaktausgänge. Kontaktieren Sie Basler Electric für Bestellinformationen.
Wächterausgang
Dieser SPDT (Form C) Ausgang ändert seinen Zustand während der folgenden Bedingungen:
•
Verlust der Steuerleistung
•
Die normale Ausführung der Firmware funktioniert nicht mehr
•
Ein Auslösen des Übergangswächters wird in BESTLogicPlus festgestellt
Die Wächterausgangsverbindungen werden an den Klemmen WTCHD1 (Arbeitskontakt), WTCHD
(gemeinsamer Anschluss) und WTCHD2 (Ruhekontakt) angeschlossen.
Programmierbare Ausgänge
Die 11 programmierbaren Arbeitskontaktausgänge können so konfiguriert werden, dass sie den Status
des DECS-250, aktive Alarme, aktivierte Schutzfunktionen und aktivierte Begrenzerfunktionen melden.
Unter Verwendung der programmierbaren Logik BESTLogicPlus, können diese Ausgänge als Teil eines
benutzerdefinierten Logikschemas verwendet werden, um eine Vielzahl von Systemzuständen und -
ereignissen zu steuern und zu melden. Informationen über die Verwendung der Programmierbaren
Ausgänge in einem Logikschema finden Sie unter BESTLogicPlus Programmierbare Logik.
Damit die programmierbaren Kontaktausgänge einfacher identifiziert werden können, können Sie einen
benutzerdefinierten Namen
A
vergeben, der sich auf die Funktionen in ihrem System bezieht. Abbildung 24
zeigt den BESTCOMSPlus Kontaktausgangs-Bildschirm, in dem jedem der 12 Ausgänge ein
benutzerdefinierter Name zugewiesen werden kann.
