56 9440375990 Rev H
Anwendung des EDM Schutzes
Es ist besonders schwierig, den Zustand einer offenen Diode festzustellen, wenn die Anzahl der
Generator- und Erregerpole unbekannt ist. Aus diesem Grunde sollte das Verhältnis der Anzahl der Pole
des bürstenlosen Erregerankers zur Anzahl der Generatorläuferpole eingegeben werden, um eine
Erkennung von sowohl offenen als auch kurzgeschlossenen Dioden sicherzustellen.
Den maximalen Feldwellenstrom ermitteln
Um den Abgriffpegel für die offene und die kurzgeschlossene Diode einstellen zu können, muss der
maximale Wellenstrom im Feld bekannt sein. Das kann erreicht werden, indem der Generator ohne Last
und mit Nenndrehzahl betrieben wird. Variieren Sie die Generatorspannung vom Minimalwert zum
Maximalwert und überwachen Sie dabei den EDM Welligkeitspegel auf der Anzeige der MMS. Notieren
Sie den höchsten Wert.
Abgriffpegel einstellen — Anzahl der Generatorpole bekannt
Multiplizieren Sie den höchsten EDM Welligkeitswert, den Sie im vorherigen Abschnitt festgestellt haben
mit 2. Das Ergebnis ist die Einstellung für den Abgriffpegel der offenen Erregerdiode. Der Multiplikator
kann zwischen 1,5 und 5 variieren, um den Auslösebereich zu erweitern oder zu verringern. Das
Verringern des Multiplikators kann jedoch zu fälschlichen 'Offene Diode' Meldungen führen.
Multiplizieren Sie den höchsten EDM Welligkeitswert, den Sie im vorherigen Abschnitt festgestellt haben
mit 50. Das Ergebnis ist die Einstellung für den Abgriffpegel der kurzgeschlossenen Erregerdiode. Der
Multiplikator kann zwischen 40 und 70 variieren, um den Auslösebereich zu erweitern oder zu verringern.
Das Verringern des Multiplikators kann jedoch zu fälschlichen 'Kurzgeschlossene Diode' Meldungen
führen.
Das DECS-250 verfügt über fest eingestellte EDM-Sperrstufen, um fälschliche Diodenausfall-Anzeigen zu
verhindern, während die Generatorfrequenz niedriger als 40 Hz oder höher als 70Hz ist. Der EDM Betrieb
wird auch gesperrt, wenn der Feldstrompegel unter die Einstellung für den Deaktivierungspegel fällt.

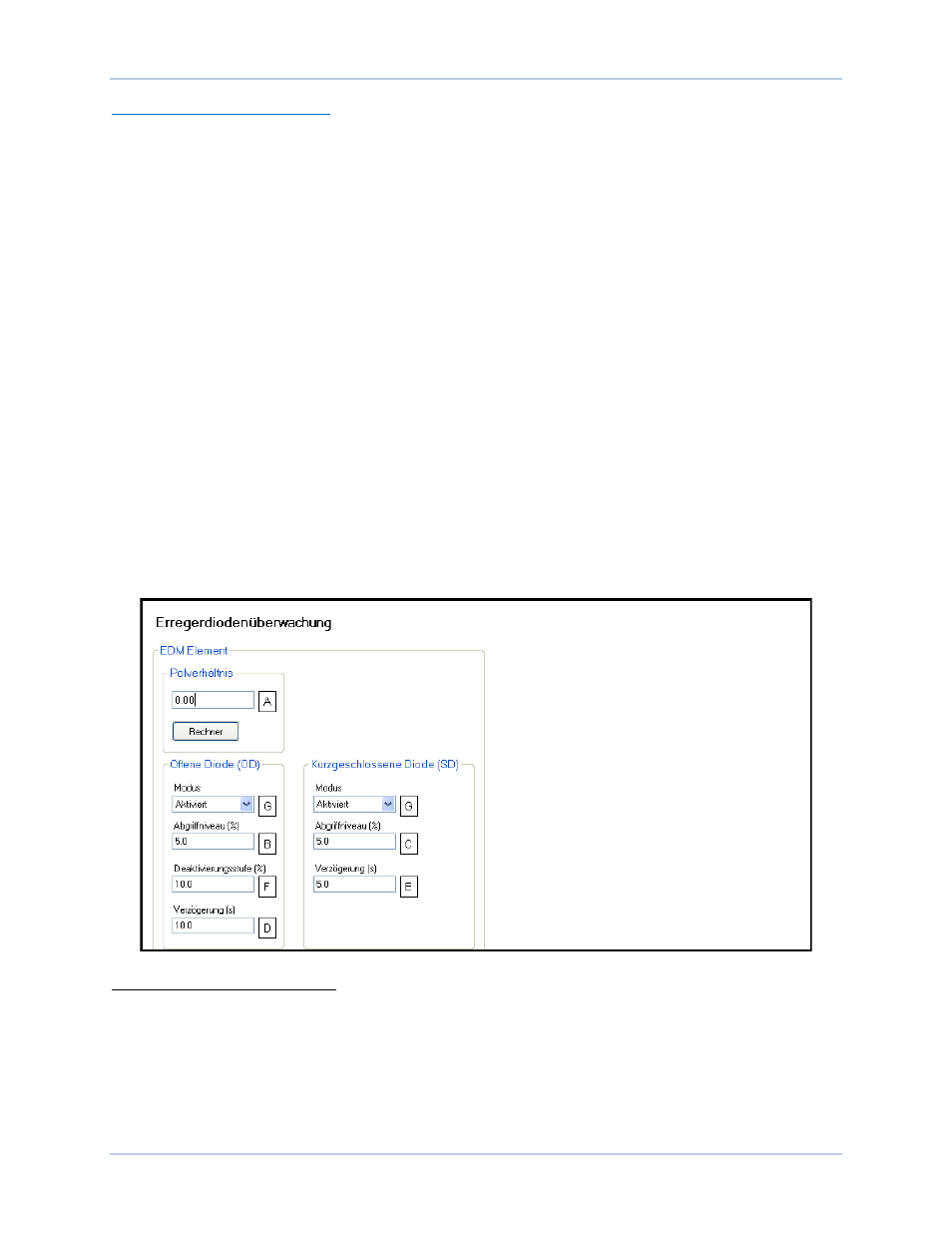

Abbildung 38. Erregerdiodenüberwachung Schutzeinstellungen
A EDM Polverhältnis: Einstellbar von 0 bis 10 in Schritten von 0,01.
B Offene Diode Abgriffpegel (%): Einstellbar von 0 bis 100% in Schritten von 0,1%.
C Kurzgeschlossene Diode Abgriffpegel (%): Einstellbar von 0 bis 100% in Schritten von 0,1%.
D Offene Diode Verzögerung (s): Einstellbar von 10 bis 60 Sekunden in Schritten von 0,1 Sekunden.
E Kurzgeschlossene Diode Verzögerung (s): Einstellbar von 5 bis 30 Sekunden in Schritten von 0,1
Sekunden.
F Deaktivierungsniveau (%): Einstellbar von 0 bis 100% in Schritten von 0,1%.
G Modus: Wählen Sie Aktiviert oder Deaktiviert.
Schutz DECS-250
