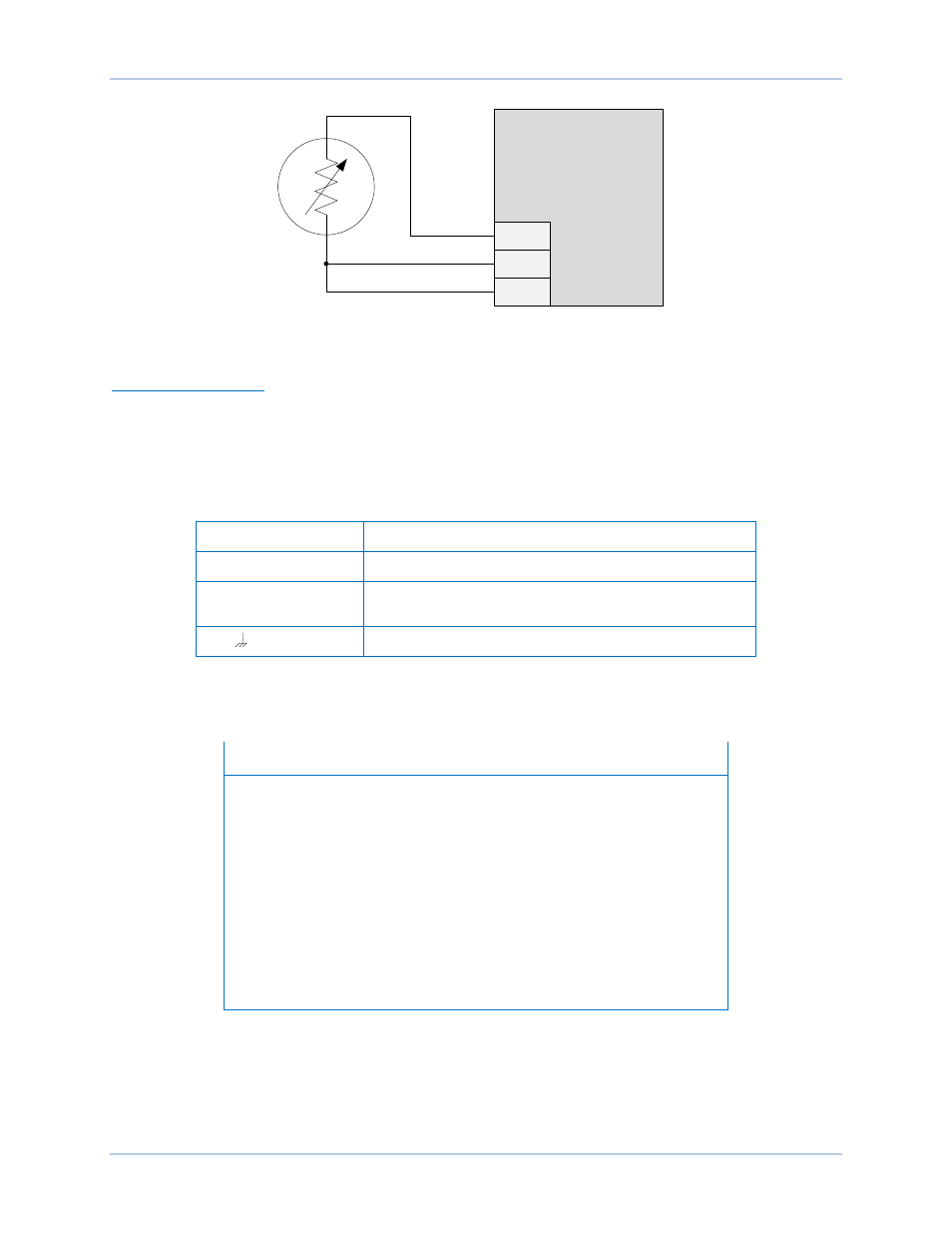

Abbildung 170. Externe Dreidraht RTD Eingangsverbindungen
CAN Bus Schnittstelle
Diese Anschlüsse ermöglichen die Kommunikation mittels des SAE J1939 Protokolls und bieten
Hochgeschwindigkeitskommunikation zwischen dem Analogerweiterungsmodul und dem DECS-250. Die
Verbindungen zwischen dem AEM-2020 und dem DECS-250 sollten mit abgeschirmtem Twisted-Pair
Kabel hergestellt werden. Die Anschlüsse der CAN Bus Schnittstelle werden in Tabelle 42 aufgelistet.
Siehe Abbildung 171 und Abbildung 172.
Tabelle 42. Anschlüsse der CAN Bus Schnittstelle
Klemme
Beschreibung
P1- HI (CAN H)
CAN High Anschluss (gelber Draht)
P1- LO (CAN L)
CAN Low Anschluss (grüner Draht)
P1-
(SHIELD)
CAN Drain Anschluss
Hinweis
1. Wenn das AEM-2020 ein Ende des J1939 Busses darstellt, sollte
ein 120
Ω, ½ Watt Abschlusswiderstand über die Klemmen P1-
LO (CANL) und P1- HI (CANH) installiert werden.
2. Ist das AEM-2020 nicht Teil des J1939 Busses, sollte der
Abzweig, der das AEM-2020 mit dem Bus verbindet nicht länger
sein als 914 mm (3 ft).
3. Die maximale Länge des Busses, Abzweige nicht eingeschlossen,
beträgt 40 m (131 ft).
4. Der Drain des J1939 (Abschirmung) sollte nur an einer Stelle
geerdet sein. Ist er bereits an einer anderen Stelle geerdet,
verbinden Sie den Drain nicht mit dem AEM-2020.
RTD1+
RTD1–
RTD1C
AEM-2020
P
0
0
5
3
-6
5
ROT
SCHWARZ
SCHWARZ
Analogerweiterungsmodul
DECS-250
