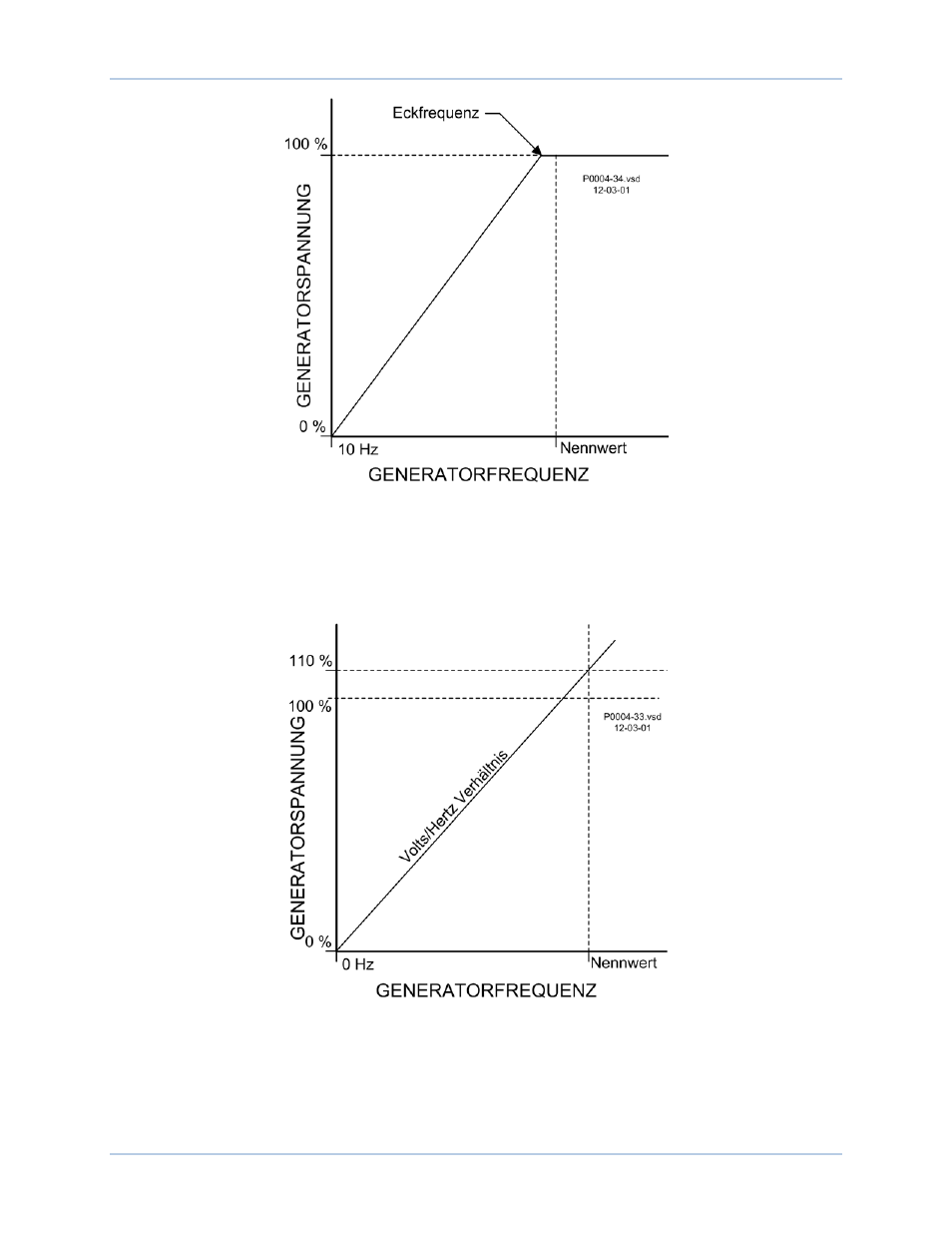

Abbildung 54. Typische Unterfrequenz-Kompensationskurve
Volt-pro-Hertz
Der Volt-pro-Hertz Begrenzer verhindert, dass der Regelsollwert das, durch die Einstellung für die
Unterfrequenzsteigung
C
definierte, Volt-pro-Hertz Verhältnis überschreitet. In Abbildung 55 wird eine
typische Volt-pro-Hertz Begrenzerkurve dargestellt.
Abbildung 55. Typische 1.1 PU Volt-pro-Hertz Begrenzerkurve
Neben der Einstellung für die Unterfrequenzsteigung wird die Wirkungsweise des Volt-pro-Hertz
Begrenzers auch durch die Einstellung für den Hochwert des Begrenzers, die Einstellung für den
Niedrigwert des Begrenzers und die Zeitbegrenzungseinstellung bestimmt. Die Einstellung für den
Hochwert des Begrenzers
D
legt den maximalen Schwellwert für die Volt-pro-Hertz Begrenzung fest, die
Einstellung für den Niedrigwert des Begrenzers
E
legt den minimalen Schwellwert für die Volt-pro-Hertz
Begrenzung fest, und die Zeitbegrenzungseinstellung
F
legt die Zeitverzögerung für die Begrenzung fest.
DECS-250
Begrenzer
