FCR, FVR, VAR und PF werden angezeigt und darüber hinaus der Alarmstatus, der PSS Status und der
Nullabgleichstatus.

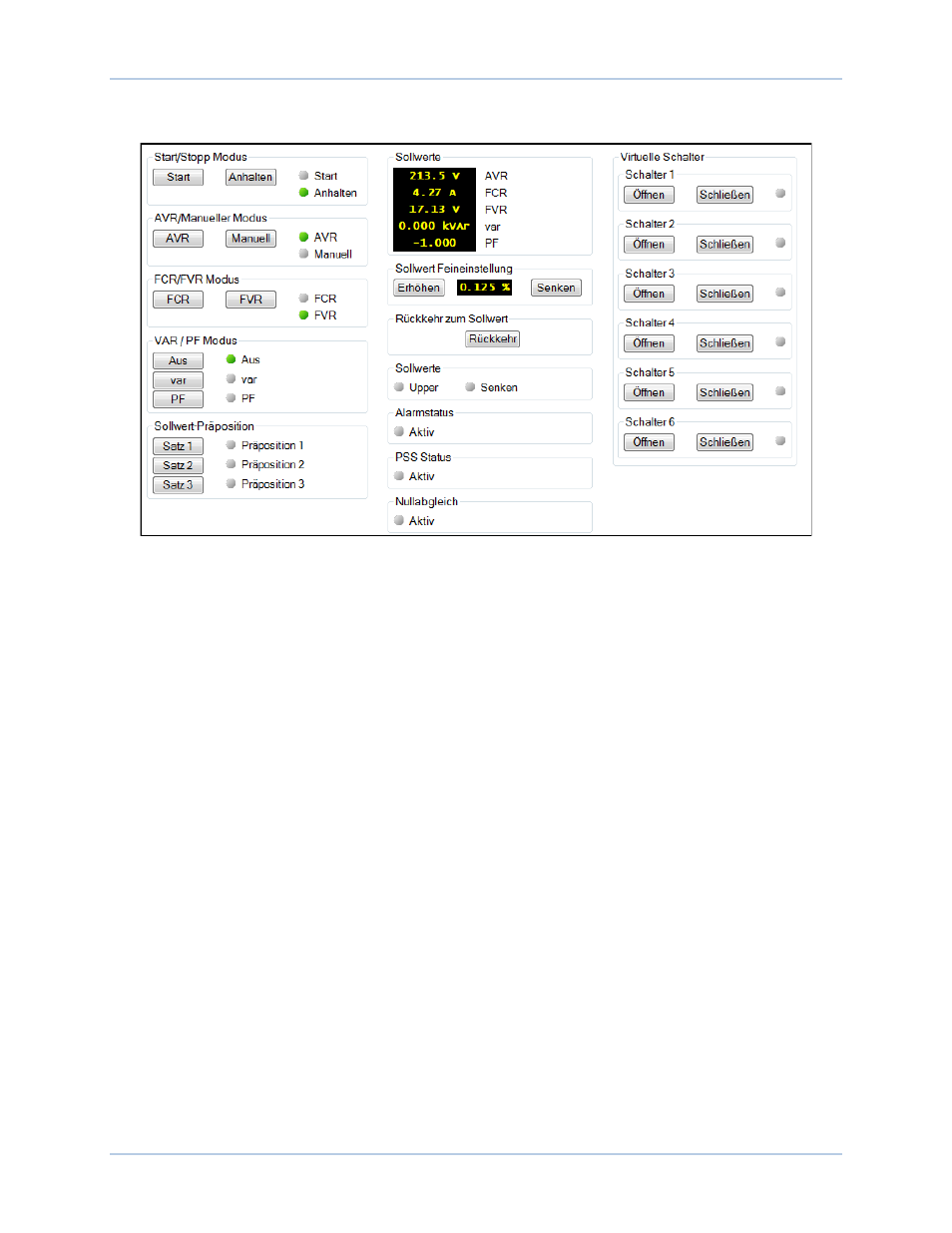

Abbildung 67. Bedienoberfläche
Start/Stopp Modus: Zwei Anzeigen zeigen den Start/Stopp Modus des DECS-250 an. Im Stopp Modus
wechselt die STOPP Anzeige von Grau auf Grün. Im Start Modus wechselt die START Anzeige von Grau
auf Grün. Klicken Sie auf die Start Schaltfläche, um den Start Modus des DECS-250 auszuwählen.
Klicken Sie auf die Stopp Schaltfläche, um den Stopp Modus des DECS-250 auszuwählen.
AVR/Manueller Modus: Der Status des AVR und des manuellen Modus wird über zwei Anzeigen
dargestellt. Arbeitet das DECS-250 im AVR Modus, ändert sich die AVR Anzeige von Grau auf Grün. Im
manuellen Modus wechselt die Anzeige 'Manuell' von Grau auf Grün. Der AVR Modus wird ausgewählt,
indem Sie die AVR Schaltfläche klicken und der manuelle Modus wird ausgewählt, indem Sie die
Schaltfläche Manuell klicken.
FCR/FVR Modus: Der Status der FCR und FVR Modi wird über zwei Anzeigen dargestellt. Arbeitet das
DECS-250 im FCR Modus, ändert sich die FCR Anzeige von Grau auf Grün. Im FVR Modus wechselt die
FVR Anzeige von Grau auf Grün. Der FCR Modus wird durch Klicken auf die FCR Schaltfläche
ausgewählt. Der FVR Modus wird durch Klicken auf die FVR Schaltfläche ausgewählt.
VAR/PF Modus: Die drei Anzeigen zeigen an, ob der VAR Modus aktiv ist oder der
Leistungsfaktormodus oder keiner der Modi aktiv ist. Wenn der VAR Modus aktiviert ist, wechselt die VAR
Anzeige von Grau auf Grün. Wenn der Leistungsfaktormodus aktiviert ist, wechselt die PF Anzeige von
Grau auf Grün. Wenn keiner der Modi aktiviert ist, wechselt die AUS Anzeige von Grau auf Grün. Der
VAR Modus wird durch Klicken auf die VAR Schaltfläche aktiviert. Der Leistungsfaktor Modus wird durch
Klicken auf die PF Schaltfläche aktiviert. Keiner der Modi wird durch Klicken auf die OFF Schaltfläche
aktiviert. Nur einer der Modi kann gleichzeitig aktiviert sein.
Sollwert-Vorpositionierung: Für die drei Sollwert-Vorpositionierungen werden je eine
Steuerungsschaltfläche und eine Anzeige bereitgestellt. Ein Klick auf die Schaltfläche Set 1 stellt den
Erregungssollwert auf den Vorpositionierungssollwert 1 ein und die Vorpositionierungsanzeige 1 wechselt
auf Grün. Die Vorpositionierungen 2 und 3 werden durch Klicks auf entweder Set 2 oder Set 3
ausgewählt.
Sollwerte: Fünf Statusfelder zeigen die aktiven Sollwerte für den AVR Modus, den FCR Modus, den FVR
Modus, den VAR Modus und den Leistungsfaktormodus an. Diese aktiven Sollwerte, in gelber Schrift
dargestellt, dürfen nicht mit den gemessenen Analogwerten verwechselt werden, die überall in
DECS-250 Messung
