9440375990 Rev H 93
Ereignisrekorder
Die Funktionen des Ereignisrekorders des DECS-250 beinhalten die Aufzeichnung von Ereignisfolgen
(sequence-of-events recording - SER), Datenprotokollierung (Oszillographie) und Trendaufzeichnung.
Aufzeichnung der Ereignisfolge
BESTCOMSPlus ® Navigationspfad: Messungs-Explorer, Berichte, Ereignisfolge
MMS Navigationspfad: Messungs-Explorer, Berichte, Ereignisfolge
Ein Ereignisfolgerekorder überwacht den internen und externen Status des DECS-250. Die Ereignisse
werden in Intervallen von vier Millisekunden abgefragt, wobei 1.023 Ereignisse pro Datensatz gespeichert
werden. Alle Zustandsänderungen, die während jeder Abfrage auftreten, werden mit einem Zeit- und
Datumsstempel versehen. Auf die Ereignisfolgeberichte kann über BESTCOMSPlus zugegriffen werden.
Jeder, der mehr als 400 überwachten Daten-/Statuspunkte, kann das DECS-250 auslösen, eine
Ereignisfolge aufzuzeichnen.
Jeder der über 400 überwachten Daten-/Statuspunkte kann in der Ereignisabfolge aufgezeichnet werden.
Alle Punkte sind standardmäßig aktiviert. Die Einrichtung der Ereignisabfolge ist in
Abbildung
79 abgebildet.

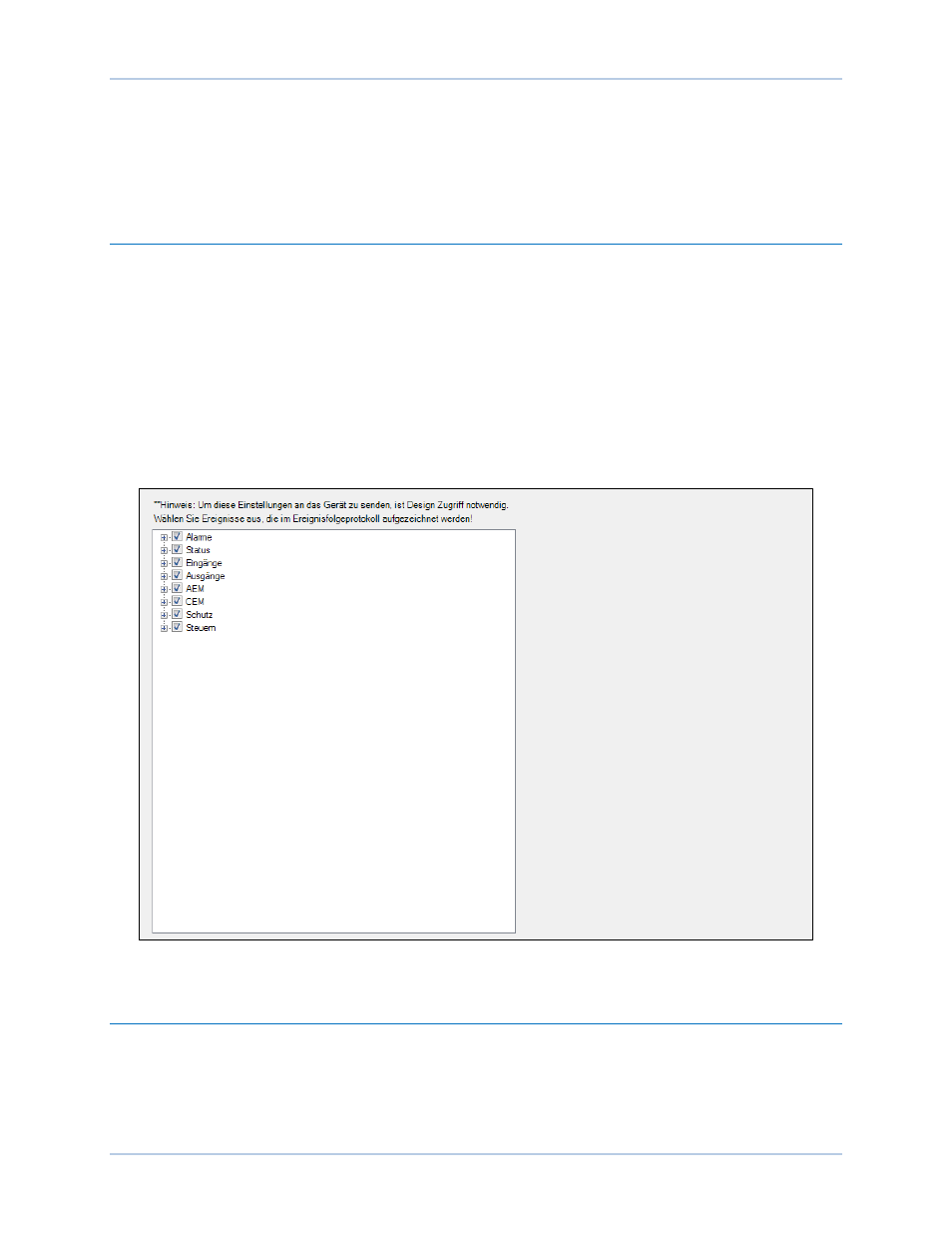

Abbildung 79. Einrichtung der Ereignisabfolge
Datenprotokollierung
BESTCOMSPlus Navigationspfad: Einstellungs-Explorer, Berichtskonfiguration, Datenprotokoll
MMS Navigationspfad: Einstellungs-Explorer, Konfigurationseinstellungen, Datenprotokollierung
Die Funktion zur Datenprotokollierung des DECS-250 kann bis zu 6 oszillographische Datensätze
aufzeichnen. Oszillographische Aufzeichnungen des DECS-250 verwenden das IEEE Standard Common
Format für Transient Data Exchange (COMTRADE). Jeder Datensatz verfügt über einen Zeit- und
DECS-250 Ereignisrekorder
