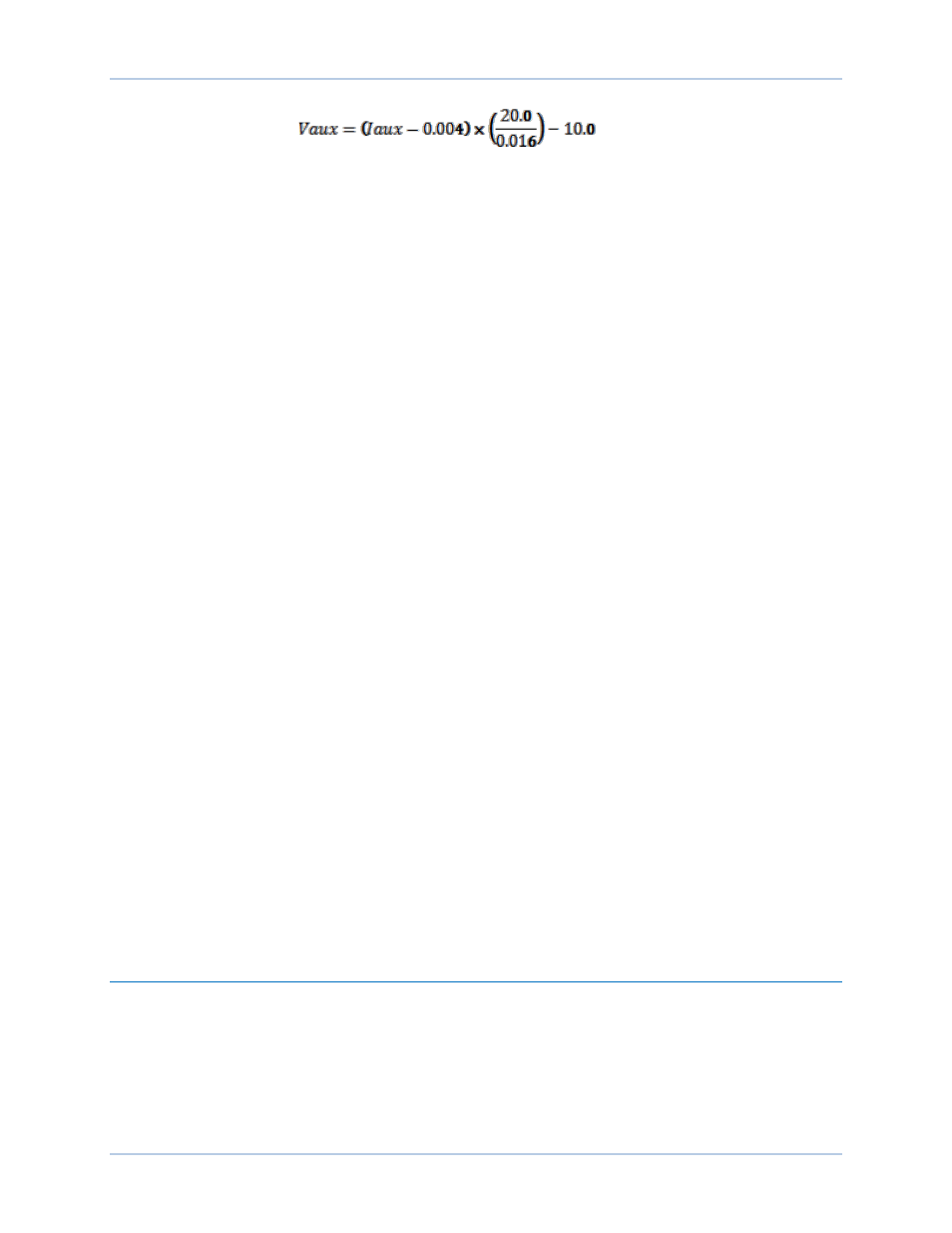

Gleichung 6. Umrechnung Eingangsstrom in Spannungssignal
Wobei: Vaux das errechnete Spannungssignal und Iaux der angelegte Strom in Ampere sind.
Für Sollwertsteuerung wird Vaux mit der Hilfsverstärkungseinstellung des entsprechenden Regelmodus
multipliziert.
Wenn der Hilfseingang nicht verwendet wird, sollten alle Hilfssteuerverstärkungen auf null gesetzt
werden.
AVR-Modus
Im AVR-Modus wird das Hilfssteuersignal um die AVR-Verstärkung multipliziert C . Das Ergebnis legt die
Sollwertänderung als Prozentsatz der Generator-Nennspannung fest.
𝐺𝑒𝑛𝑒𝑟𝑎𝑡𝑜𝑟𝑠𝑝𝑎𝑛𝑛𝑢𝑛𝑔 𝐴𝑛𝑝𝑎𝑠𝑠𝑢𝑛𝑔 = 𝑉
𝑎𝑢𝑥
× 0,01 × 𝐴𝑉𝑅 − 𝑉𝑒𝑟𝑠𝑡ä𝑟𝑘𝑢𝑛𝑔 × 𝑁𝑒𝑛𝑛𝑠𝑝𝑎𝑛𝑛𝑢𝑛𝑔
Bei einer Anwendung von +10 Vdc mit einer AVR-Verstärkung von 1,0 beispielsweise steigt der AVR-
Sollwert um 10 % der Generator-Nennspannung. Diese Beispiel gilt auch für die folgenden Betriebsarten:
FCR-Modus
Im FCR-Modus wird das Hilfssteuersignal um die FCR-Verstärkung multipliziert D . Der resultierende Wert
bezieht sich auf einen Prozentsatz des nominellen Feldstroms.
𝐹𝐶𝑅 𝐴𝑛𝑝𝑎𝑠𝑠𝑢𝑛𝑔 = 𝑉
𝑎𝑢𝑥
× 0,01 × 𝐹𝐶𝑅 − 𝑉𝑒𝑟𝑠𝑡ä𝑟𝑘𝑢𝑛𝑔 × 𝐿𝑒𝑒𝑟𝑙𝑎𝑢𝑓𝑛𝑒𝑛𝑛𝑠𝑡𝑟𝑜𝑚 (𝐹𝑒𝑙𝑑)
FVR-Modus
Im FVR-Modus wird das Hilfssteuersignal um die FVR-Verstärkung multipliziert E . Der resultierende Wert
bezieht sich auf einen Prozentsatz der nominellen Feldspannung.
𝐹𝑉𝑅 𝐴𝑛𝑝𝑎𝑠𝑠𝑢𝑛𝑔 = 𝑉
𝑎𝑢𝑥
× 0,01 × 𝐹𝑉𝑅 − 𝑉𝑒𝑟𝑠𝑡ä𝑟𝑘𝑢𝑛𝑔 × 𝐿𝑒𝑒𝑟𝑙𝑎𝑢𝑓𝑛𝑒𝑛𝑛𝑠𝑝𝑎𝑛𝑛𝑢𝑛𝑔 (𝐹𝑒𝑙𝑑)
Var-Modus
Im Varianz-(Var)-Modus wird das Hilfssteuersignal um die Var-Verstärkung multipliziert F . Der
resultierende Wert bezieht sich auf einen Prozentsatz der Nennscheinleistung (kVA).
𝑣𝑎𝑟 𝐴𝑛𝑝𝑎𝑠𝑠𝑢𝑛𝑔 =
𝑉
𝑎𝑢𝑥
× 0.01 × 𝑣𝑎𝑟 − 𝑉𝑒𝑟𝑠𝑡ä𝑟𝑘𝑢𝑛𝑔 × 1,7321 × 𝑁𝑒𝑛𝑛𝑠𝑝𝑎𝑛𝑛𝑢𝑛𝑔 ×
𝑁𝑒𝑛𝑛𝑠𝑡𝑟𝑜𝑚 (𝐴𝑢ß𝑒𝑛𝑟𝑒𝑔𝑒𝑙𝑠𝑐ℎ𝑙𝑒𝑖𝑓𝑒 𝑎𝑢𝑠𝑔𝑒𝑤äℎ𝑙𝑡)
Leistungsstufenmodus
Im Leistungsstufen-(PF)-Modus wird das Hilfssteuersignal um die PF-Verstärkung multipliziert G , um die
Änderung des PF-Sollwerts festzulegen.
𝑃𝐹 𝐴𝑛𝑝𝑎𝑠𝑠𝑢𝑛𝑔 = 𝑉
𝑎𝑢𝑥
× 0,01 × 𝑃𝐹 − 𝑉𝑒𝑟𝑠𝑡ä𝑟𝑘𝑢𝑛𝑔 (𝐴𝑢ß𝑒𝑛𝑟𝑒𝑔𝑒𝑙𝑠𝑐ℎ𝑙𝑒𝑖𝑓𝑒 𝑎𝑢𝑠𝑔𝑒𝑤äℎ𝑙𝑡)
Additionsart H
Das Hilfssteuersignal kann so konfiguriert werden, dass es die innere oder äußere Regelschleife steuert.
Eine Auswahl der inneren Schleife beschränkt die Hilfssteuerung auf die AVR, FCR und FVR Modi. Eine
Auswahl der äußeren Schleife beschränkt die Hilfssteuerung auf die PF und VAr Modi.
