Basler Electric DECS-250 Benutzerhandbuch
Seite 173
9440375990 Rev H
157
Name
Beschreibung
Symbol

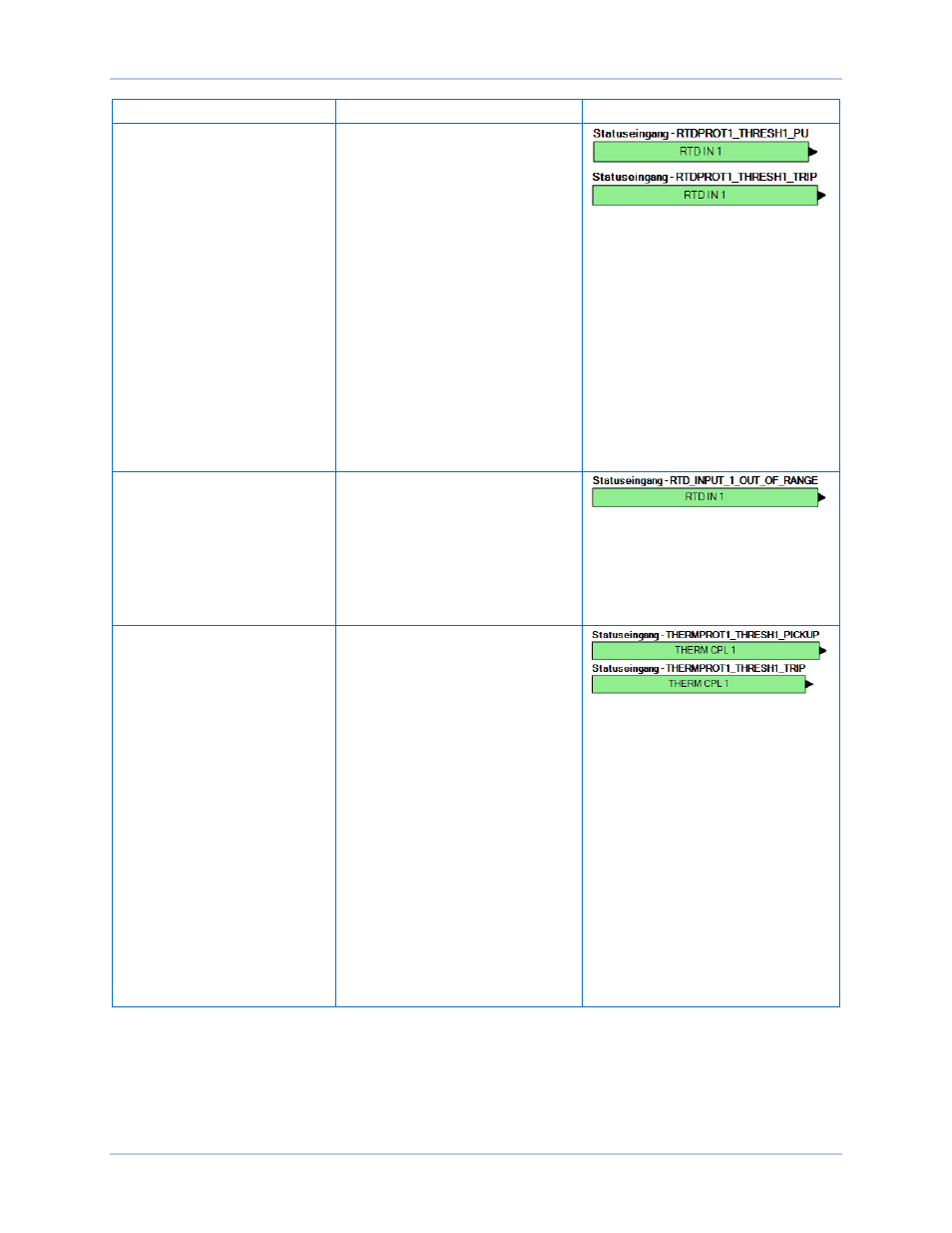

Analogerweiterungsmodul
Fernsteuerungs- RTD Eingänge
1 - 8
Es gibt vier Schwellwerte für jeden
der acht Fernsteuerungs-RTD
Eingangsblöcke. Jeder Schwellwert
verfügt über einen separaten
Logikblock für den Abgriff und die
Auslösung. Auf der rechten Seite
wird der Fernsteuerung-RTD
Eingang #1 mit seinen Abgriff- und
Auslöseblöcken für Schwellwert #1
gezeigt. Für mehr Details zur
Konfiguration der Fernsteuerungs-
RTD Eingänge konsultieren Sie bitte
das Kapitel
Analogerweiterungsmodul in diesem
Handbuch. Der Abgriffblock ist wahr,
wenn der Schwellwert überschritten
wird. Der Auslöseblock ist wahr,
wenn der entsprechende
Abgriffblock für die Dauer der
Zeitverzögerung überschritten
wurde.
Analogerweiterungsmodul
Fernsteuerungs-RTD Eingänge,
Außerhalb des zulässigen
Bereichs 1-8
Jeder Fernsteuerungs-RTD Eingang
verfügt über einen 'Außerhalb des
zulässigen Bereichs' Block. Wahr,
wenn die Parameter den 'Außerhalb
des zulässigen Bereichs'
Schwellwert überschreiten. Diese
Funktion alarmiert den Benutzer
über ein offenes oder beschädigtes
Analogeingangskabel.
Analogerweiterungsmodul
Fernsteuerungs-
Thermoelementeingänge 1 - 2
Es gibt vier Schwellwerte für jeden
der beiden Fernsteuerungs-
Thermoelementeingangsblöcke.
Jeder Schwellwert verfügt über
einen separaten Logikblock für den
Abgriff und die Auslösung. Auf der
rechten Seite wird der
Fernsteuerungs-
Thermoelementeingang #1 mit
seinen Abgriff- und Auslöseblöcken
für Schwellwert #1 gezeigt. Für
mehr Details zur Konfiguration der
Fernsteuerungs-
Thermoelementeingänge
konsultieren Sie bitte das Kapitel
Analogerweiterungsmodul in diesem
Handbuch. Der Abgriffblock ist wahr,
wenn der Schwellwert überschritten
wird. Der Auslöseblock ist wahr,
wenn der entsprechende
Abgriffblock für die Dauer der
Zeitverzögerung überschritten
wurde.
DECS-250
BESTlogic™Plus
