9440375990 Rev H 19
Synchronisator
DECS-250 Controller mit einer xxxxAxx Bauformnummer sind mit einem automatischen Synchronisator
ausgestattet, der eingreift, um die Spannung, den Phasenwinkel und die Frequenz des Generators an
den Bus anzupassen. Die Synchronisatorfunktion beinhaltet Kompensationseinstellungen für den
Leistungsschalter des Generators und Einstellungen zur Vorspannungssteuerung für den
Generatorregler. Die zugehörigen Synchronisatorfunktionen beinhalten Spannungsabgleich und
Erkennung des Buszustandes.
Generatorsynchronisation
BESTCOMSPlus ® Navigationspfad: Einstellungs-Explorer, Synchronisator/Spannungsabgleich,
Synchronisator
MMS Navigationspfad: Einstellungs-Explorer, Sync/Spannungsabgleich, Synchronisator
Für die Generatorsynchronisation stehen zwei Modi zur Verfügung: Phasenverriegelungsschleife und
vorausschauend
A . In jedem der Modi gleicht das DECS-250 die Spannung, den Phasenwinkel und die
Frequenz des Generators an den Bus an und verbindet dann den Generator mit dem Bus, indem es den
Leistungsschalter des Generators schließt. Der vorausschauende Modus hat zusätzlich die Fähigkeit, die
Schließzeit des Leistungsschalters zu kompensieren (die Schließzeit des Leistungsschalters ist die
Verzögerung zwischen dem Erteilen des Schließbefehls für den Leistungsschalter und dem Schließen der
Kontakte des Leistungsschalters). Das DECS-250 kompensiert die Schließzeit des Leistungsschalters,
indem es den Frequenzunterschied zwischen dem Generator und dem Bus überwacht und den
Phasenwinkel, der erforderlich ist, um den Leistungsschalter bei einem Phasenwinkel von Null Grad zu
schließen, vorausberechnet.
Frequenzkorrektur
Die Generatorfrequenzkorrektur wird durch die Schlupffrequenz festgelegt und über den Schließwinkel
des Leistungsschalters fein eingestellt. Die Einstellung für die Schlupffrequenz
B legt die maximal erlaubte
Abweichung der Generatordrehzahl (Frequenz) von der Busfrequenz fest. Die Einstellungen für 'Min.
Schlupfregelung Limit
C ' und 'Max. Schlupfregelung Limit D ' werden verwendet, um den
Schlupffrequenzfehler zu berechnen und um kontinuierliche Schlupffrequenzsteuerung während der
Phasenverriegelungssynchronisation zu gewährleisten. Ist die Größe der Schlupffrequenz über dem Max.
Schlupfregelung Limit, wird der Fehler gleich dem Max. Fehler in der entgegengesetzten Polarität gesetzt.
Wenn die Magnitude der Schlupffrequenz unter den unteren Grenzwert der Schlupfsteuerung fällt,
entspricht der Fehler dem Maximalen Fehler in der entgegengesetzten Polarität. Wenn sie sich zwischen
den beiden Grenzwerten befindet, ist der Fehler null (0). Der Schlupffrequenzfehler wird in Abbildung 9
dargestellt.

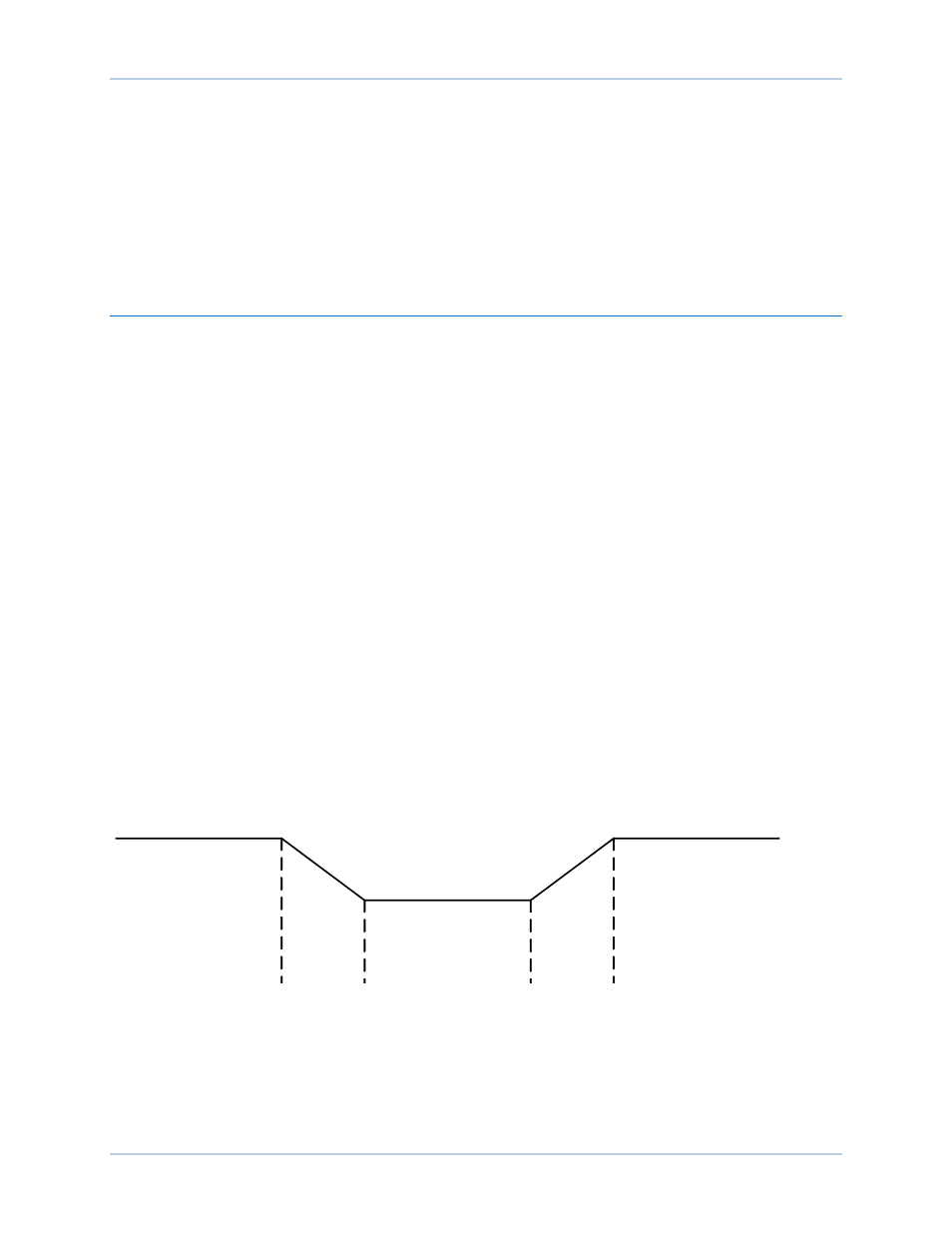

Abbildung 9. Schlupffrequenzfehler
Um den Einfluss auf den Bus während der Synchronisierung zu minimieren, kann die Generatorfrequenz
dazu gezwungen werden, die Busfrequenz
E im Moment des Schließens des Leistungsschalters zu
überschreiten. Ist dies der Fall, wird das DECS-250 die Generatorfrequenz höher als die Busfrequenz
regeln, bevor es den Leistungsschalter schließt. Die Einstellung für den Schließwinkel des
Leistungsschalters
F definiert den maximal erlaubten Phasenwinkelunterschied zwischen Generator und
Schlupf-
fehler
= Max ( - ) = Max (+)
= 0
P 0064 - 49
Schlupf-
fehler
Schlupf-
fehler
DECS-250 Synchronisator
