Zeitverhalten
Tests sollten bei verschiedenen Lastpegeln durchgeführt werden, um sicherzustellen, dass die
Eingangswerte richtig berechnet oder gemessen werden. Da die PSS Funktion kompensierte
Klemmenfrequenz an Stelle der Drehzahl verwendet, sollte das abgeleitete Signal für die mechanische
Leistung genau untersucht werden, um sicherzustellen, dass es keine Komponenten bei den
elektromechanischen Schwingungsfrequenzen enthält. Sind solche Komponenten vorhanden, ist dies ein
Zeichen dafür, dass die Frequenzkompensation nicht ideal ist oder, dass der Wert für die Trägheit der
Maschine nicht korrekt ist.
Die Einstellungen zur Konfiguration des PSS Testsignals finden Sie im Fenster Zeitverhalten, das in
Abbildung 158 gezeigt wird. Klicken Sie auf die Schaltfläche Zeitverhalten im Fenster RTM Auswertung,
um dieses Fenster zu öffnen.
Signaleingang
Die Signalauswahlmöglichkeiten bestimmen den Punkt im PSS Schaltungsaufbau, an dem das Signal
angelegt wird. Die Testpunkte beinhalten AVR Addition (Vergleichsglied), PSS Kompensierte Frequenz,
PSS Elektrische Leistung, PSS Abgeleitete Drehzahl, Manuelle Addition und VAR.
Eine Zeitverzögerung kann angegeben werden, um den Start eines PSS Tests zu verzögern, nachdem
die Start Schaltfläche im Fenster Zeitverhalten geklickt wurde.

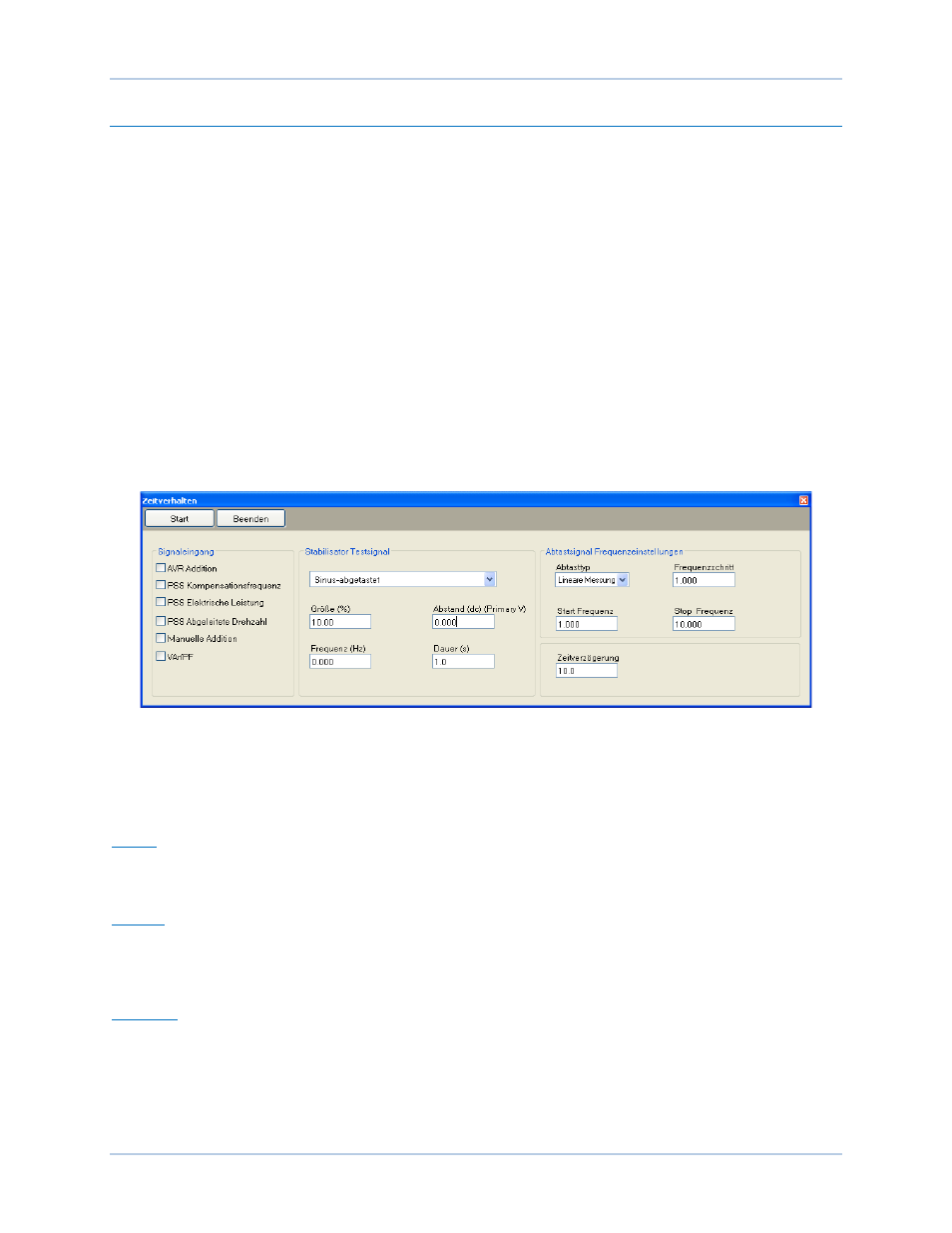

Abbildung 158. Fenster Zeitverhalten
Charakteristika des Testsignals
Die charakteristischen Merkmale des Testsignals (Stärke, Versatz, Frequenz und Dauer) können
entsprechend der Art des gewählten Testsignals angepasst werden.
Stärke
Die Stärke des Testsignals wird als Prozentwert ausgedrückt und schließt die Verstärkung von extern
angelegten Signalen aus.
Versatz
An das PSS Testsignal kann ein Gleichspannungsversatz angelegt werden. Der Versatz wird als
Belagwert im korrekten Kontext verwendet, wenn das Testsignal angelegt wird. An das Sprungtestsignal
kann kein Gleichspannungsversatz angelegt werden.
Frequenz
Die Frequenz des Testsignals kann wie gewünscht für Sprung- und Sinustestsignale eingestellt werden.
Siehe Gewobbelte Sinustestsignale für Informationen zur Konfiguration der Frequenzattribute von
gewobbelten Sinustestsignalen.
