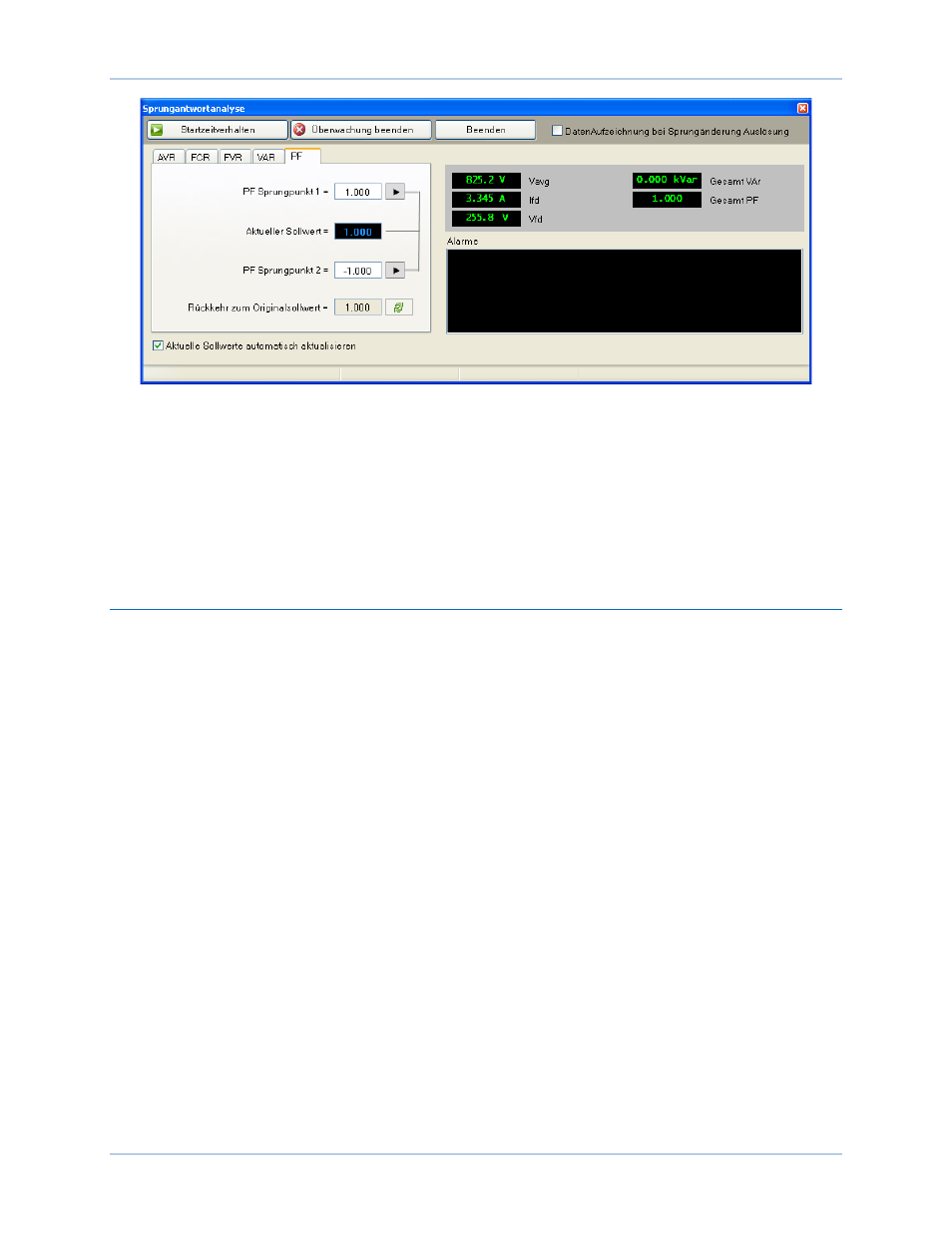

Abbildung 160. Sprungübergangsauswertung - Register PF
Sprungänderungen, die den Sollwert erhöhen oder senken, können durch Klicken von Erhöhen (Pfeil
nach oben) oder Senken (Pfeil nach unten) angelegt werden. Sprungänderungssollwerte können in zwei
Einstellungsfeldern eingegeben werden. Ein Klick auf die Schaltfläche mit dem Pfeil nach rechts neben
einem der beiden Felder initiiert eine Sprungänderung auf den entsprechenden Sollwert. Es wird
außerdem eine Schaltfläche bereitgestellt, die den Sollwert auf den ursprünglichen Wert vor dem Anlegen
von Sprungänderungen zurückführt. Dieser Originalwert entspricht dem Sollwert, der im Bereich Sollwerte
des BESTCOMSPlus® Einstellungs-Explorers festgelegt wurde, und er wird in dem schreibgeschützten
Feld neben der Schaltfläche angezeigt.
Auswertungsoptionen
Es werden Optionen für die Anordnung des Layouts der Grafiken und die Anpassung der
Diagrammanzeige angeboten.
Register Layout
Im RTM Fenster können bis zu sechs Datenaufzeichnungen in verschiedenen Layouts angezeigt werden.
Siehe Abbildung 161.
Register Diagrammanzeige
Es werden Optionen für die Anpassung des Diagrammverlaufs und der Abfragerate angeboten. Die
Diagrammhöhe stellt die angezeigten Diagramme auf eine feste Höhe in Pixel ein. Ist das Kästchen
'Automatische Größe' aktiviert, wird die Größe aller angezeigten Diagramme automatisch so angepasst,
dass sie den verfügbaren Platz gleichmäßig ausfüllen. Die Verlaufslänge kann zwischen 1 Minute und 30
Minuten ausgewählt werden. Die Abfragerate kann zwischen 100 und 500 Millisekunden gewählt werden.
Eine Verringerung des Verlaufs und der Abfragerate kann auch zu einer verbesserten PC Leistung
während der Grafikdarstellung führen. Siehe Abbildung 162.
