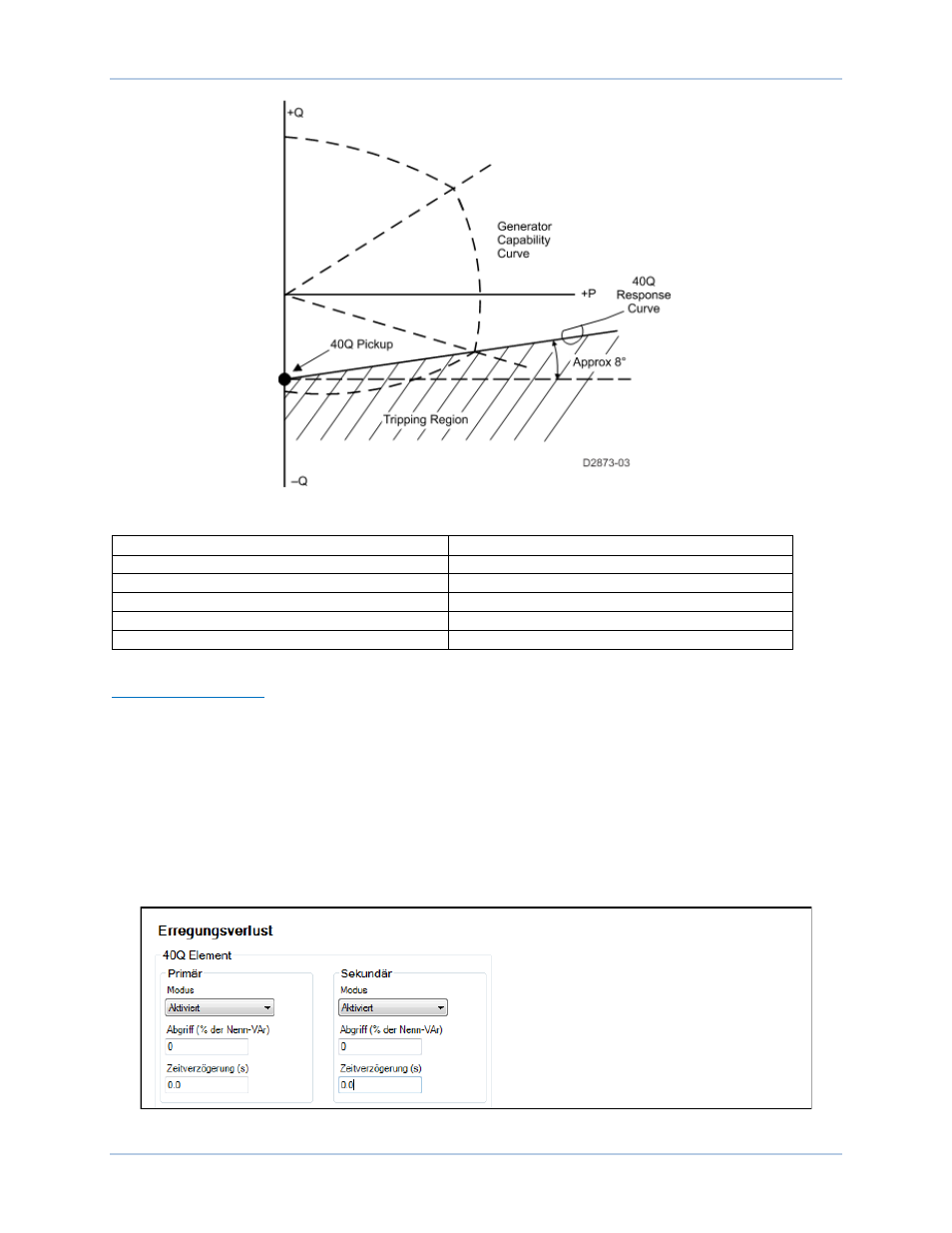

Abbildung 34. Generator-Lastkennlinie gegenüber 40Q Verhalten
Englisch
Deutsch
Generator Capability Curve
Generator-Lastkennlinie
40Q Response Curve
40Q Reaktionskurve
Tripping Region
Auslösebereich
40Q Pickup
40Q Abgriff
Approx 8°
Etwa 8°
Abgriff und Auslösung
Ein Erregungsverlustzustand besteht, wenn der Pegel an absorbierten VAR den Schwellwert
A
für
Erregungsverlust (40Q) für die Dauer der 40Q Zeitverzögerung
B
überschreitet
.
Eine
Zeitverzögerungseinstellung von Null (0) lässt das Erregungsverlustelement sofort und ohne
beabsichtigte Verzögerungszeit arbeiten. Wenn der Abgriffzustand abklingt, bevor die Zeitverzögerung
abläuft, werden der Zeitgeber und der Abgriff zurückgesetzt, es werden keine Korrekturmaßnahmen
eingeleitet und das Element wird wieder für weiteres Auftreten von Erregungsverlust scharf gestellt.
Der 40Q Schwellwert wird als Prozentwert des nominellen VAR Flusses für die Maschine ausgedrückt.
Der Schutz vor Erregungsverlust kann aktiviert oder deaktiviert
C
werden, ohne die Einstellungen für den
Abgriff und die Zeitverzögerung zu verändern. Die BESTCOMSPlus Einstellungen für Erregungsverlust
werden in Abbildung 36 gezeigt.
Abbildung 35. Einstellungen zum Schutz vor Erregungsverlust
Schutz
DECS-250
