A Abgriff (% der Nenn-VAr): Einstellbar von 0 bis 150% in Schritten von 1%.
B Zeitverzögerung: Einstellbar von 0 bis 300 Sekunden in Schritten von 0,1 Sekunden.
C Modus: Wählen Sie Deaktiviert oder Aktiviert.
Feldschutz
BESTCOMSPlus Navigationspfad: Einstellungs-Explorer, Schutz, Feld
MMS Navigationspfad: Einstellungs-Explorer, Schutz, Feld
Der vom DECS-250 bereitgestellte Feldschutz beinhaltet Feldüberspannung, Feldüberstrom, eine
Erregerdiodenüberwachung und den Ausfall des PMG.
Feldüberspannung
Ein Feldüberspannungszustand tritt auf, wenn die Feldspannung den Feldüberspannungsschwellwert A für
die Dauer der Feldüberspannungs-Zeitverzögerung B überschreitet. Feldüberspannungsschutz kann
aktiviert oder deaktiviert C werden, ohne die Einstellungen für den Abgriff und die Zeitverzögerung zu
verändern. Elemente für Feldüberspannungsabgriff und -auslösung in BESTLogicPlus können in einem
Logikschema verwendet werden, um als Reaktion auf den Zustand Korrekturmaßnahmen zu initiieren.
Die BESTLogicPlus Einstellungen für Feldüberspannung werden in Abbildung 36 gezeigt.

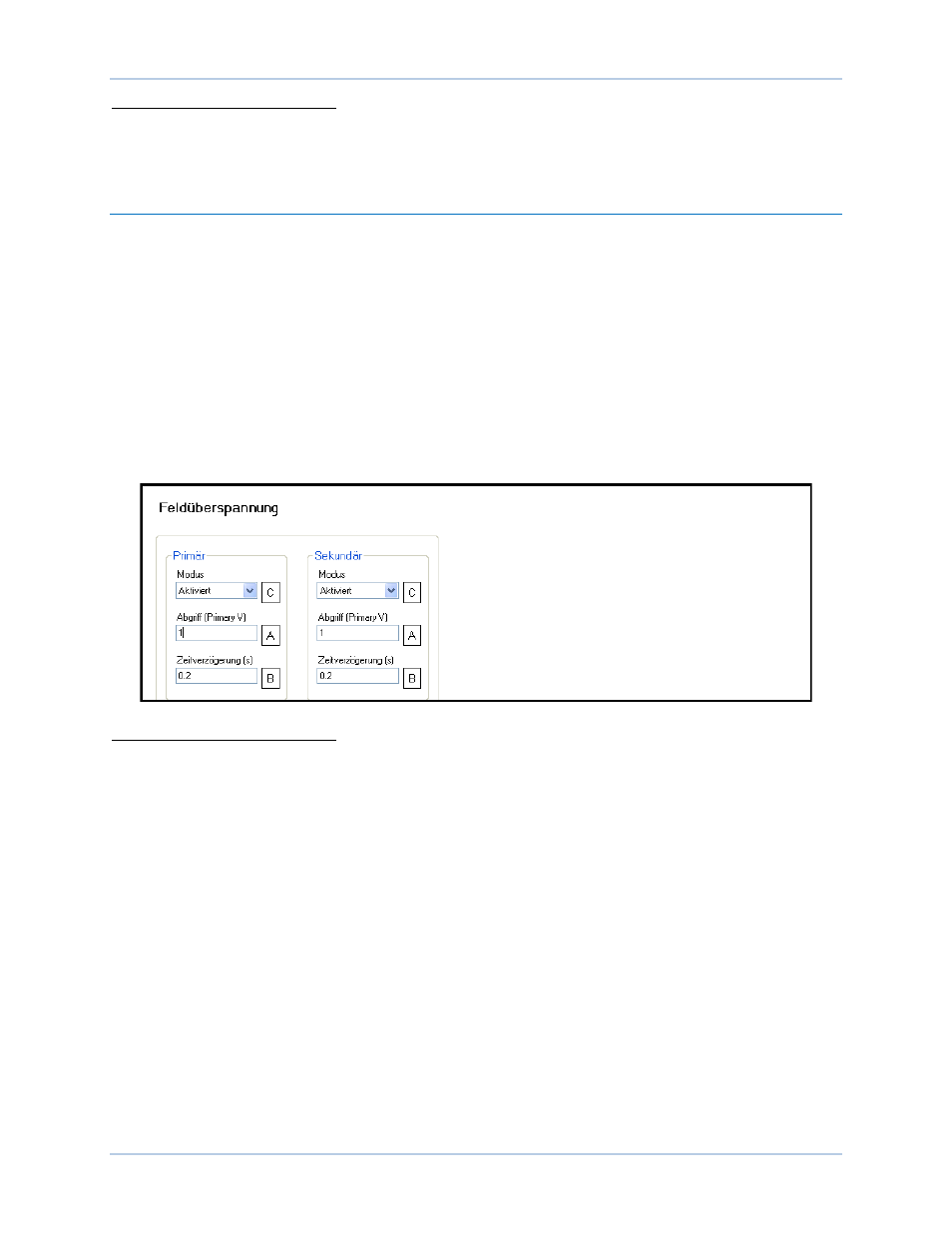

Abbildung 36. Einstellungen zum Feldüberspannungsschutz
A Feldüberspannungsabgriff (V): Einstellbar von 0 bis 325 Vdc in Schritten von 1 Vdc.
B Feldüberspannung Zeitverzögerung (s): Einstellbar von 0,2 bis 30 Sekunden in Schritten von 0,1
Sekunden.
C Feldüberspannungsmodus: Wählen Sie Aktiviert oder Deaktiviert.
Feldüberstrom
Ein Feldüberstromzustand wird gemeldet, wenn der Feldstrom den Feldüberstrom-Abgriffwert A für die
Dauer der Feldüberstromzeitverzögerung überschreitet. Abhängig vom gewählten Zeitsteuerungsmodus B
kann die Zeitverzögerung fest definiert werden oder in Beziehung zu einer abhängigen Funktion stehen.
Der bestimmte Zeitmodus verwendet eine feste Zeitverzögerung
C . Im abhängigen Zeitmodus wird die
Zeitverzögerung abhängig vom Pegel des Feldstromes über dem Abgriffpegel verkürzt. Die Einstellung
für den Zeitabhängigen Einstellungskoeffizienten
D agiert als ein lineares Vielfaches der Zeit bis zu einer
Meldung. Dies ermöglicht es dem DECS-250, sich an die Aufwärmeigenschaften des Generators und des
Generator-Aufspanntransformators während einer Übererregung anzunähern. Der Feldstrom muss unter
das Abfallverhältnis (95%) fallen, damit die Funktion beginnt, die Zeitsteuerung zurückzusetzen. Folgende
Gleichungen werden dafür verwendet, den Feldüberstromabgriff und die Rücksetzzeitverzögerung zu
berechnen.
