98 9440375990 Rev H

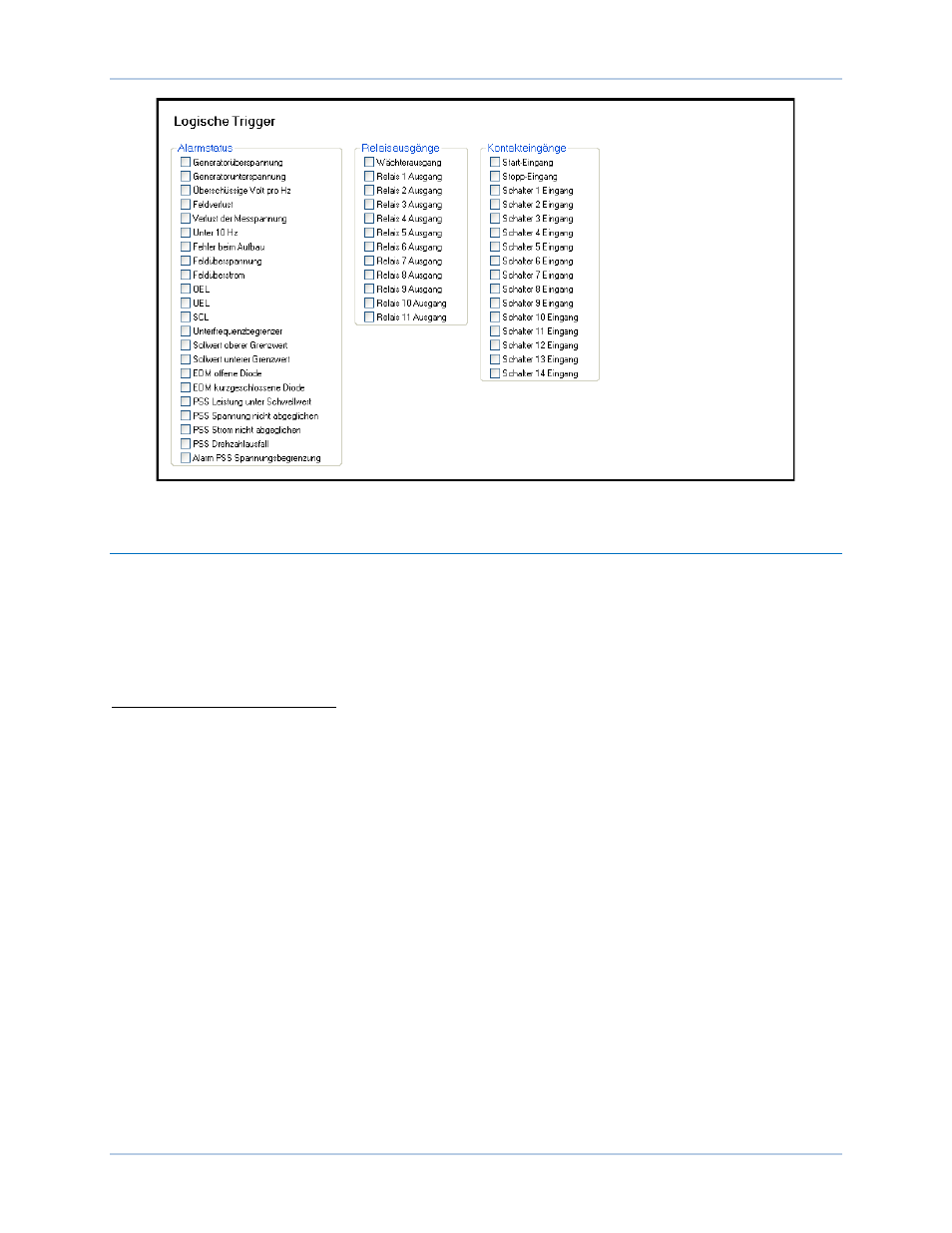

Abbildung 81. Datenaufzeichnung Logik-Trigger
Trendaufzeichnung
BESTCOMSPlus ® Navigationspfad: Einstellungs-Explorer, Berichtskonfiguration, Trendaufzeichnung
MMS Navigationspfad: Einstellungs-Explorer, Konfigurationseinstellungen, Trendaufzeichnung
Die Trendaufzeichnung zeichnet die Aktivitäten der DECS-250 Parameter über einen längeren Zeitraum
auf. Wenn dies aktiviert ist
A , können bis zu sechs Parameter B über einen Zeitraum C von einer bis 720
Stunden überwacht werden. Die Einstellungen für die Trendprotokollierung werden in Abbildung 82
dargestellt.
A Trendaufzeichnung aktivieren: Wählen Sie aktiviert oder deaktiviert.
B
Trendaufzeichnung-Parameter: Wählen Sie Kein Pegel-Trigger, Vab: PhA-PhB L-L Spannung {p.u}, Vbc: PhB-PhC
L-L Spannung {p.u}, Vca: PhC-PhA L-L Spannung {p.u}, Vbus: Busspannung {p.u}, Ia : Phase A Strom {p.u}, Ib:
Phase B Strom {p.u}, Ic: Phase C Strom {p.u}, Vavg: DGS L-L Spannung {p.u}, Iavg: DGS Netzstrom {p.u}, Iaux:
Querstrom Input {p.u}, Vfd: Feldspannung {p.u}, Ifd: Feldstrom {p.u}, Vaux: Hilfsspannungseingang {p.u}, kW:
Wirkleistung {p.u.}, kvar: Blindleistung {p.u.}, kVA: Gesamtleistung {p.u.}, PF: Leistungsfaktor, V1: Mitläufige
Spannung {p.u.}, V2: Gegenläufige Spannung {p.u.}, I1: Mitläufiger Strom {p.u.}, I2: Gegenläufiger Strom {p.u.}, G
Hz: Generatorfrequenz (Hz), B Hz: Busfrequenz {Hz}, Test: Frequenzantwort Signal {p.u.} oder Ptest: Zeitverhalten
Signal {p.u.}, TermF: Klemmenfrequenzabweichung {%}, CompF: Kompensierte Frequenzabweichung, PssKW: Pss
Elektrische Leistung {p.u.}, Vtmag: PSS Klemmenspannung,x2 : Drehzahl HP #1,WashW : Ausgespülte Drehzahl
{p.u.},x5 : Leistung HP #1 {p.u.}, WashP: Ausgespülte Leistung {p.u.}, x7: Mechanische Leistung {p.u.}, x8:
Mechanische Leistung LP #1, x9: Mechanische Leistung LP #2, x10: Mechanische Leistung LP #3, x11:
Mechanische Leistung LP #4, MechP: Filter Mechanische Leistung {p.u.}, Synth: synthetisierte Drehzahl {p.u.}, Tflt1:
Torsionsfilter #1 {p.u.}, x29: Torsionsfilter #2 {p.u.}, x15: Voreilung #1 {p.u.}, x16: Voreilung #2 {p.u.}, x17: Voreilung
#3 {p.u.}, x31: Voreilung #4 {p.u.}, Prelim: Vorbegrenzerausgang {p.u.}, Post: Nachbegrenzerausgang {p.u.}, POut:
Endgültiger PSS Ausgang {p.u.}, CntOp: Steuerausgang {p.u.}, TrnOp: Interner Status {p.u.}, ErrIn: Mittleres
Fehlersignal, OelOutput: OEL Controller Ausgang, UelOutput: UEL Controller Ausgang, SclOutput: SCL Controller
Ausgang, varLimOutput: var Begrenzerausgang, Nullabgleich: Nullabgleichpegel {p.u.}, PositionInd:
Positionsanzeige {p.u.}, AvrOut, FcrErr, FcrState, FcrOut, FvrErr, FvrState, FvrOut, var/PfErr, var/PfState, var/PfOut,
OelState, UelState, SclState, varLimState, Statik, Rcc, OelRef, UelRef, SclIRef, SclPfRef, varLimRef,
ProgrammierbareDiagnostik1, ProgrammierbareDiagnostik2, ProgrammierbareDiagnostik3,
ProgrammierbareDiagnostik4, ProgrammierbareDiagnostik5,ProgrammierbareDiagnostik6.
C Dauer der Trendaufzeichnung: Einstellbar von 1 bis 720 Stunden in Schritten von einer Stunde.
