Der Betrieb eines Generators in untererregtem Zustand kann dazu führen, dass das Endpaket des
Stators überhitzt. Extreme Untererregung kann zu Synchronisationsverlust führen. Der
Untererregungsbegrenzer (UEL) tastet den voreilenden VAR Pegel des Generators ab und begrenzt ein
Abfallen der Erregung, um die Erhitzung des Endpaketes zu begrenzen. Wenn er aktiviert
A
ist, arbeitet
der UEL in allen Regelmodi. Das Verhalten des UEL im manuellen Modus kann so konfiguriert werden,
dass entweder die Erregung begrenzt wird oder ein Alarm ausgegeben wird. Dieses Verhalten wird in
BESTlogicPlus konfiguriert.
Hinweis
Damit UEL arbeiten kann, muss der Logikblock PARALLEL_EN_LM in
der programmierbaren Logik von BESTlogicPlus auf WAHR gesetzt
sein.
Die Einstellungen des UEL werden in Abbildung 48 und Abbildung 49 dargestellt
Untererregungsbegrenzung wird über eine intern erzeugte UEL Kurve oder eine benutzerdefinierte UEL
Kurve
B
definiert. Die intern erzeugte Kurve basiert auf der gewünschten Blindleistungsgrenze bei Null
Wirkleistung in Bezug auf die Nennwerte für Generatorspannung und -strom. Die Achse für die
aufgenommene Blindleistung der Kurve im Fenster für die benutzerdefinierte UEL Kurve kann an Ihre
Anwendung angepasst werden
C
.
Eine benutzerdefinierte Kurve darf maximal fünf Punkte haben
D
. Diese Kurve ermöglicht es dem
Benutzer, ein bestimmtes Generatormerkmal anzugleichen, indem die Koordinaten der vorgesehenen
vorauseilenden Blindleistungsgrenze (kvar) beim entsprechenden Wirkleistungspegel (kW) angegeben
werden.
Die eingegebenen Pegel für die benutzerdefinierte Kurve werden für einen Betrieb bei
Generatornennspannung definiert. Die benutzerdefinierte UEL Kurve kann auf der Grundlage der
Generatorbetriebsspannung automatisch angepasst werden, indem der spannungsabhängige
Wirkleistungsexponent
E
für UEL verwendet wird. Die benutzerdefinierte Kurve wird automatisch auf der
Basis von 'Generatorbetriebsspannung geteilt durch die Generatornennspannung potenziert mit dem
spannungsabhängigen Wirkleistungsexponent für UEL' angepasst. Die UEL Spannungsabhängigkeit wird
weiter definiert durch eine Wirkleistungs- Filterzeitkonstante
F
, die an den Tiefpassfilter für den
Wirkleistungsausgang angelegt wird.

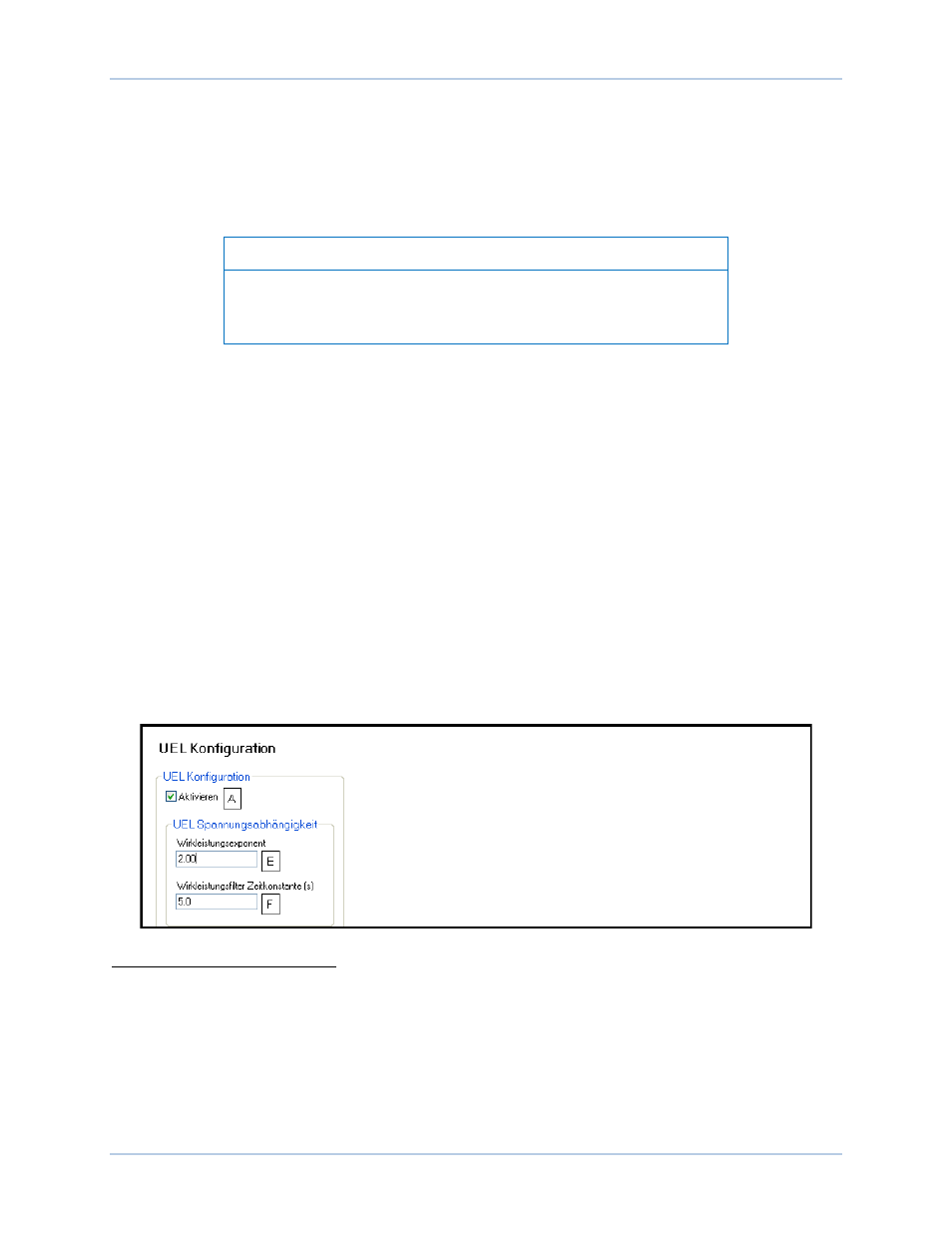

Abbildung 48. UEL Konfigurationseinstellungen
A
UEL Konfiguration aktivieren: Aktivieren Sie das Kästchen, um den Untererregungsbegrenzer zu
aktivieren.
B
Kurvenauswahl: Wählen Sie intern oder benutzerdefiniert.
C
Interne Kurve: Geben Sie eine Zahl an, um den Bereich der y-Achse einzustellen.
D
Benutzerdefinierte Kurve: Fügen Sie Kurvendatenpunkte ein oder löschen Sie diese je nach Bedarf.
E
Wirkleistungsexponent: Geben Sie einen Wert von 1 oder 2 ein.
F
Wirkleistung Filterzeitkonstante: Geben Sie einen Wert von 0 bis 20 Sekunden in Schritten von 0,1
Sekunden ein.
