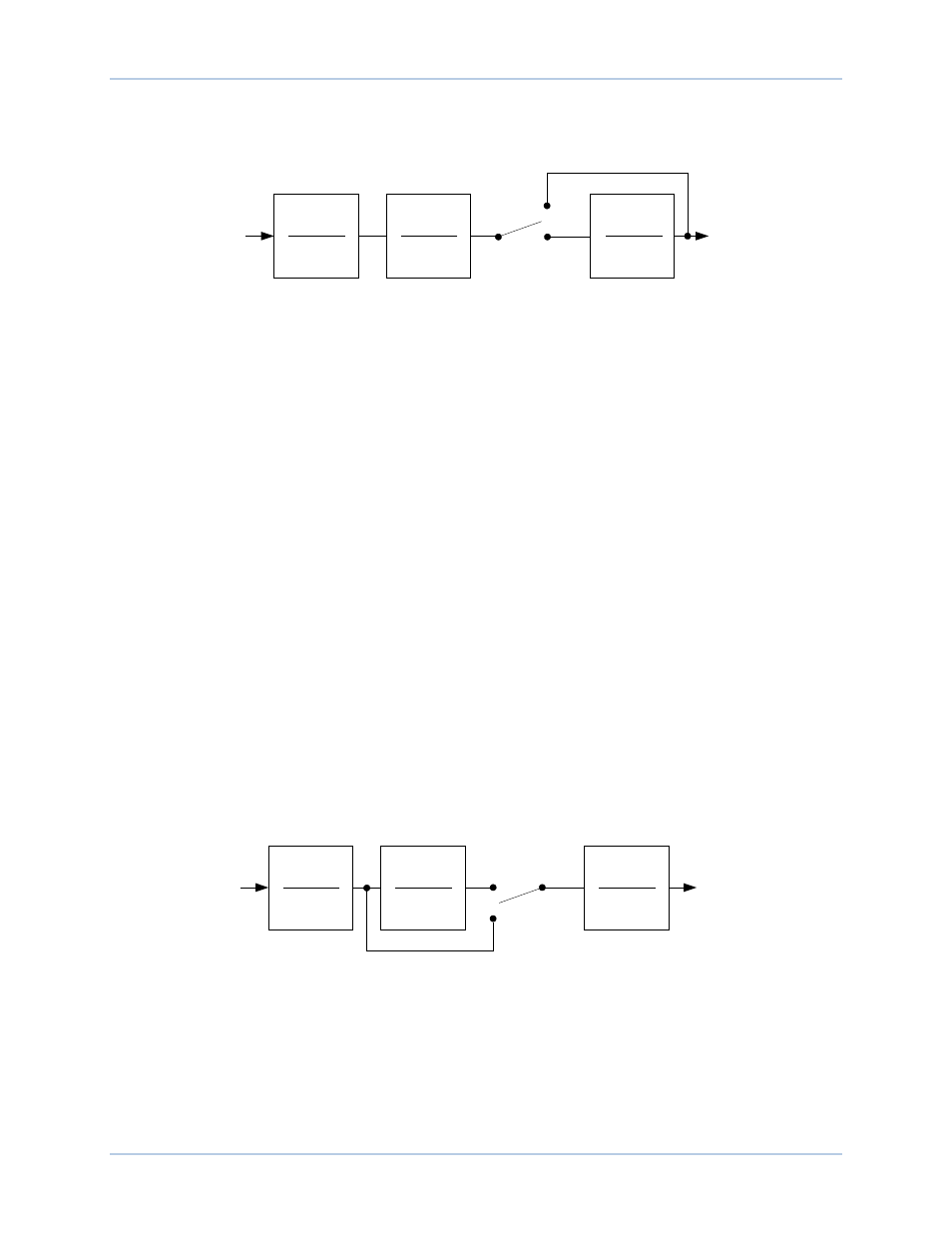

Abbildung 85 zeigt die Funktionsblöcke für den Hochpass- und Tiefpass-Transfer in Form von
Frequenzbereichen. (Der Buchstabe s wird verwendet, um die komplexe Frequenz des Laplace
Operators zu repräsentieren).
Abbildung 85. Drehzahlsignalberechnung der Rotorfrequenz
Während stationärer Bedingungen ist die Klemmenfrequenz des Generators ein guter Größenwert für die
Rotordrehzahl. Es kann jedoch sein, dass dies während Niederfrequenzübergängen wegen des
Spannungsabfalls über den Blindwiderstand der Maschine nicht der Fall ist. Um diesen Effekt zu
kompensieren, berechnet das DECS-250 zuerst die Klemmenspannungen und -ströme. Es addiert dann
den Spannungsabfall über die Querreaktanz zu den Klemmenspannungen, um die internen
Maschinenspannungen zu ermitteln. Diese Spannungen werden dann verwendet, um die Rotorfrequenz
zu berechnen. Dies ergibt einen genaueren Größenwert für die Rotordrehzahl während
Niederfrequenzübergängen, wenn ein stabilisierender Eingriff erforderlich ist.
Die Querachsenkompensation, die in der Rotorfrequenzberechnung verwendet wird, wird über die
Einstellung Quadratur Xq
K eingegeben.
Signal der elektrischen Generatorleistung
Abbildung 86 zeigt die Operationen, die am Leistungseingangssignal durchgeführt werden, um das
Integral des Signals für elektrische Leistungsabweichung zu erzeugen.
Der Ausgang der elektrischen Generatorleistung wird aus den VT Spannungen der Sekundärseite des
Generators und den CT Strömen der Sekundärseite des Generators, die an das DECS-250 angelegt
wurden, errechnet.
Der Leistungsausgang wird Hochpass- (Washout) gefiltert, um das erforderliche
Leistungsabweichungssignal zu erzeugen. Wird zusätzliche Washout-Filterung gewünscht, kann ein
zweiter Hochpassfilter über den Software-Schalter SSW 1
L aktiviert werden. Der erste Hochpassfilter wird
über die Einstellung für die Zeitkonstante Tw3 M gesteuert und der zweite Hochpassfilter wird über die
Einstellung für die Zeitkonstante Tw4 N gesteuert.
Abbildung 86. Signal der Elektrischen Generatorleistung
Nach der Hochpassfilterung wird das Signal der elektrischen Leistung integriert und skaliert, wobei die
Generatorträgheitskonstante
O (2H) mit dem Drehzahlsignal kombiniert wird. Die Tiefpassfilterung
innerhalb des Integrators wird über die Zeitkonstante TI2 P gesteuert.
PSS Frequenzeingangssignal
SSW 0
Aktivieren
Deaktivieren
Ausgespülte
Drehzahl
Kompensierte
Frequenz
P0026-13
sT
w1
1+ sT
w1
sT
w2
1+ sT
w2
1
1+ sT
l1
SSW 1
Deaktivieren
Aktivieren
Leistung
Ausgespülte
Leistung
P0026-14
sT
w3
1+ sT
w3
sT
w4
1+ sT
w4
T
l2
/ 2H
1+ sT
l2
PSS Leistungseingangssignal
DECS-250 Netzstabilisator
