Seite 204
188
9440375990 Rev H

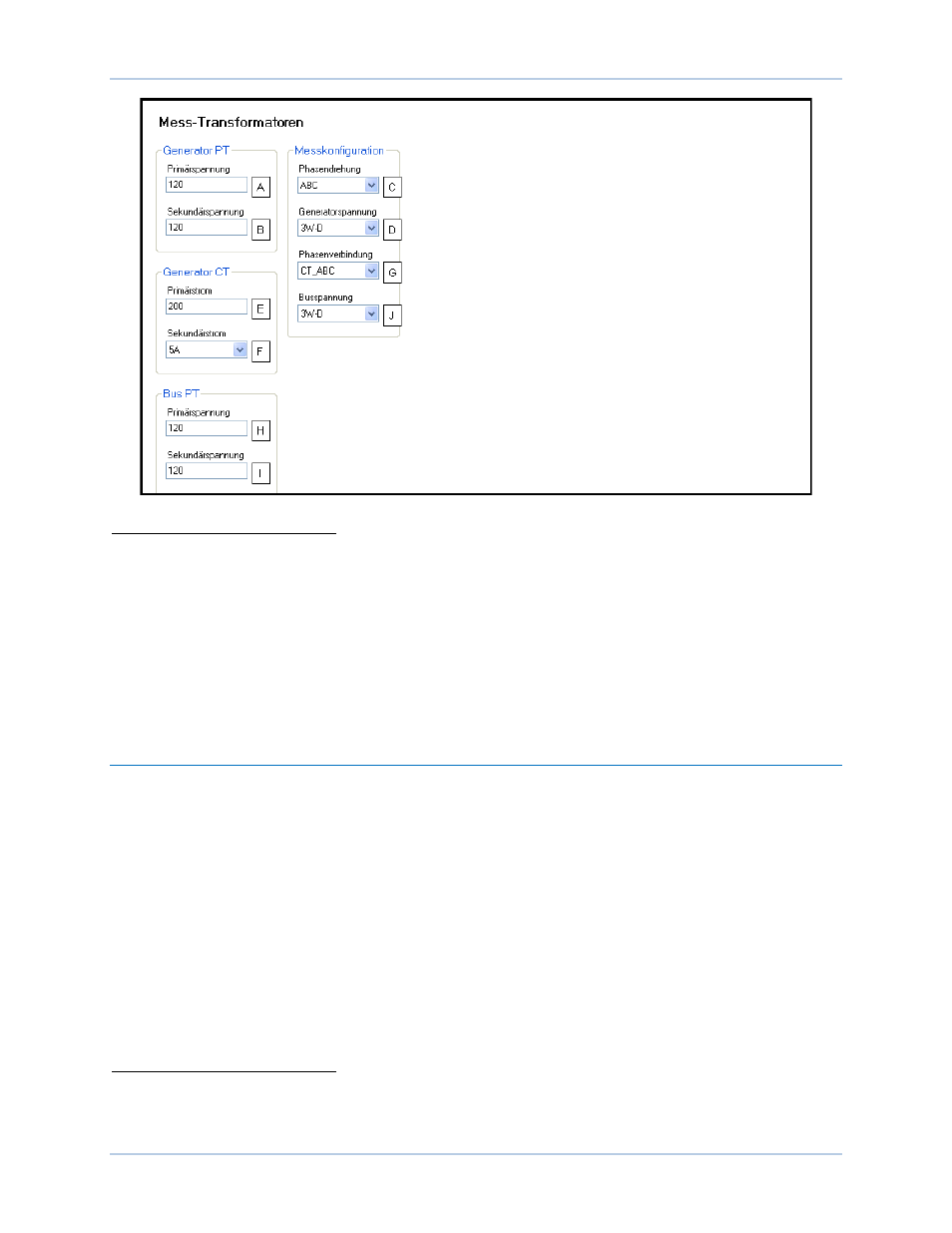

Abbildung 148. Abtasttransformator Nennwerte und Konfiguration
A
Generator PT Primärspannung: Einstellbar von 1 bis 500.000 Vac in Schritten von 1 Vac.
B
Generator PT Sekundärspannung: Einstellbar von 1 bis 600 Vac in Schritten von 1 Vac.
C
Generator PT Phasendrehung: Wählen Sie ABC oder ACB Drehung.
D
Generatorspannungsanschlüsse: Wählen Sie CA oder 3W-D.
E
Generator CT Primärstrom: Einstellbar von 1 bis 99.999 Aac in Schritten von 1 Aac.
F
Generator CT Sekundärstrom: Wählen Sie 1 oder 5 Aac.
G
Generator CT Konfiguration: Wählen Sie B oder CT_ABC.
H
Bus PT Primärspannung: Einstellbar von 1 bis 500.000 Vac in Schritten von 1 Vac.
I
Bus PT Sekundärspannung: Einstellbar von 1 bis 600 Vac in Schritten von 1 Vac.
J
Bus-Spannungsabtastung Anschlüsse: Wählen Sie CA oder 3W-D.
Anlauffunktionen
BESTCOMSPlus
®
Navigationspfad: Einstellungs-Explorer, Sollwerte, Anlauf
MMS Navigationspfad: Einstellungs-Explorer, Sollwerte, Anlauf
Die Anlauffunktionen des DECS-250 bestehen aus dem Sanftanlauf und der Feldauferregung. Diese
Einstellungen werden in Abbildung 149 gezeigt.
Sanftanlauf
Während des Anlaufs verhindert die Sanftanlauffunktion ein Überschwingen der Spannung, indem sie die
Rate des Aufbaus der Generatorklemmenspannung (in Richtung Sollwert) steuert. Sanftanlauf ist in den
Regelmodi AVR, FCR und FVR aktiv. Das Sanftanlaufverhalten basiert auf zwei Parametern: Pegel und
Zeit. Der Sanftanlaufpegel
A
wird als Prozentwert der nominellen Generatorklemmenspannung
ausgedrückt und bestimmt den Startpunkt für den Aufbau der Generatorspannung während des Anlaufs.
Die Sanftanlaufzeit
B
definiert die Zeitspanne, die für den Aufbau der Generatorspannung während des
Anlaufs erlaubt wird. Zwei Gruppen von Sanftanlaufeinstellungen (primär und sekundär) sorgen für
unabhängiges Anlaufverhalten, welches über BESTLogicPlus ausgewählt werden kann.
A
Sanftanlaufpegel (%): Einstellbar von 0 bis 90% in Schritten von 1%.
B
Sanftanlaufzeit (s): Einstellbar von 1 bis 7.200 Sekunden in Schritten von 1 Sekunde
Konfiguration
DECS-250
