Kommunikation – Basler Electric DECS-250 Benutzerhandbuch
Seite 365
9440375990 Rev H
349

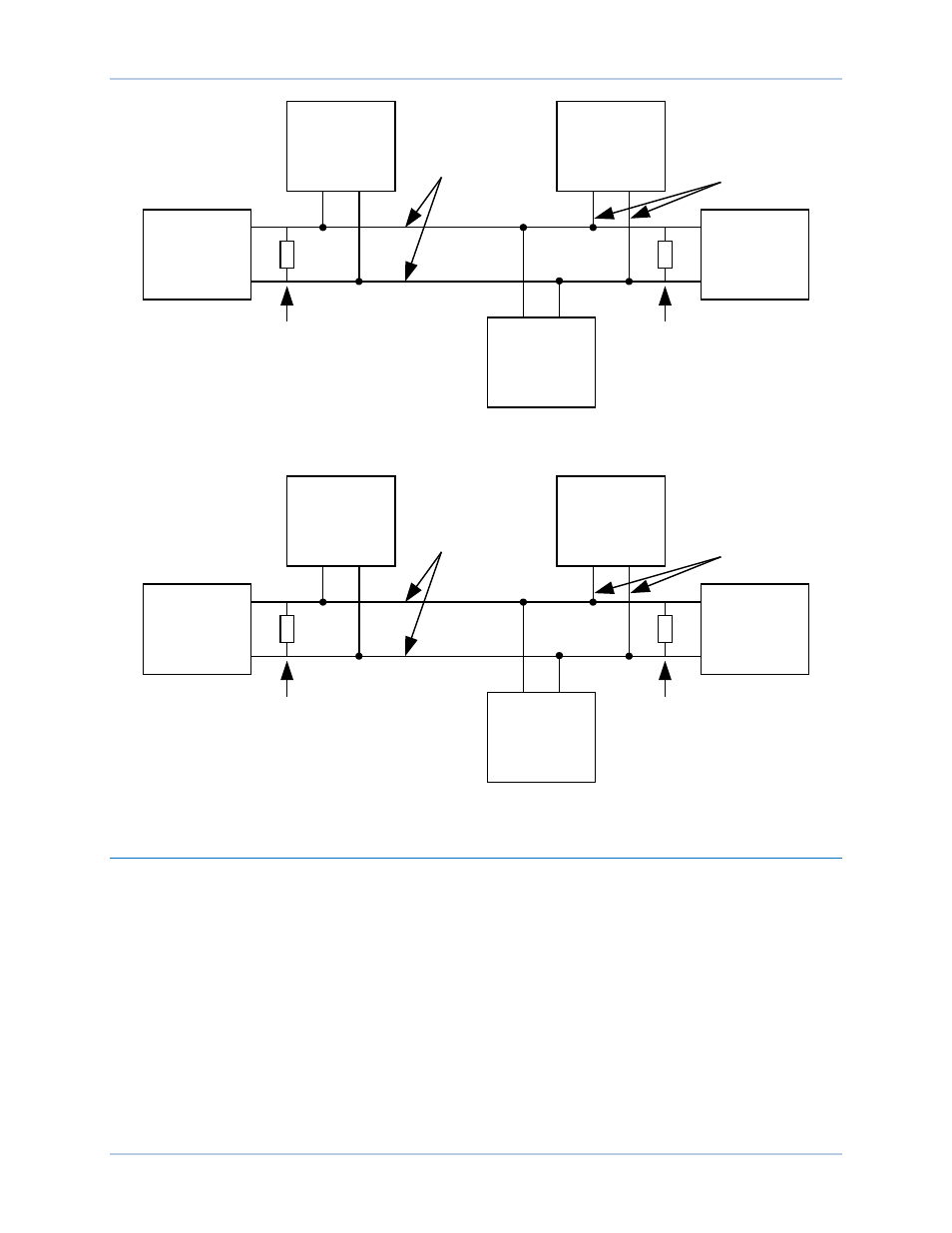

Abbildung 171. CAN Bus Schnittstelle, wobei das AEM-2020 ein Ende des Busses darstellt
Abbildung 172. CAN Bus Schnittstelle, wobei das DECS-250 ein Ende des Busses darstellt
Kommunikation
BESTCOMSPlus
®
Navigationspfad: Einstellungen, Kommunikation, CANBus, Einrichtung
Fernsteuerungsmodul
MMS Navigationspfad: Einstellungen, Kommunikation, CANBus, Einrichtung Fernsteuerungsmodul,
Analogerweiterungsmodul
Das Analogerweiterungsmodul muss mit der korrekten J1939 Adresse aktiviert werden. Ein Control Area
Network (Steuerbereichsnetzwerk - CAN) ist eine standardmäßige Schnittstelle, die die Kommunikation
zwischen dem AEM-2020 und dem ermöglicht. Das Fenster zur Einstellung des Fernsteuerungsmoduls
wird in Abbildung 173 dargestellt.
CEM-2020
(Optional)
AEM-2020
Andere
Geräte
P0064-08
Genset
120 Ohm
Endwiderstand
CAN-H
CAN-L
DECS-250
120 Ohm
Endwiderstand
Bus
Abzweig
CEM-2020
(Optional)
DECS-250
Andere
Geräte
P0064-09
Genset
120 Ohm
Endwiderstand
CAN-H
CAN-L
AEM-2020
120 Ohm
Endwiderstand
Bus
Abzweig
DECS-250
Analogerweiterungsmodul
